Portátil e de mão

Os dispositivos portáteis LeaderPhabrix e PHABRIX oferecem análise portátil de sinais SDI de até 12G e fluxos de trabalho IP de até 25G, além de testes da camada física, monitoramento e medição de precisão.

Recursos líderes do setor

Projetado para uso em campo, cada dispositivo portátil oferece recursos abrangentes de medição e análise em um formato compacto.

Feito para o trabalho em campo

Modelos robustos e alimentados por bateria para caminhões de transmissão ao vivo, salas de máquinas e trabalhos em set.

Híbrido IP/SDI

Análise abrangente de SDI e IP, com suporte a formatos de até 12G-SDI, ST 2110 e ST 2022-6, com recursos flexíveis de gateway SDI/IP.

Análise da Camada Física

RTE™: medição em tempo real de Eye e jitter nos modelos Sx2E, QxP e SxE para diagnóstico rápido de falhas no sinal.

Geração e análise em um único processo

Geração, análise e monitoramento de sinais de teste, tudo em um único instrumento.

Filtrar por:
6 produtos

Produtos

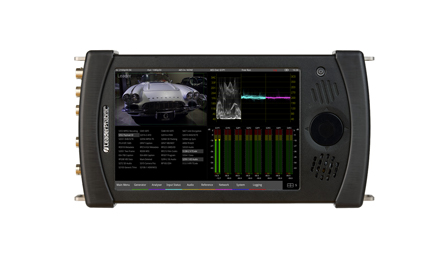

LeaderPhabrix Sx2

LeaderPhabrix Sx2

Geração, análise e monitoramento de 4K/UHD 12G-SDI em dispositivo portátil

A Série Sx2 traz os recursos de teste e medição de 12G-SDI para um instrumento portátil. A geração, a análise e o monitoramento de sinais estão reunidos em uma única unidade projetada para uso em campo, na sala de equipamentos e no caminhão de transmissão.

A série é composta por dois modelos. O Sx2 oferece geração e análise de sinais 12G, 6G, 3G, 1,5G e 270M-SDI nos formatos 4K, UHD, HD e SD. O Sx2E acrescenta a análise da camada física SDI com a tecnologia RTE™ Real-Time Eye, medição de jitter e uma saída em loop de 12G.

A análise completa em 4K UHD é realizada por meio de uma única interface coaxial, o que simplifica a configuração e mantém a integridade do sinal. Uma tela sensível ao toque de 1920 x 1200, um controle giratório de precisão e predefinições que podem ser salvas colocam todo o conjunto de ferramentas ao seu alcance.

A Série Sx2 baseia-se na tradição de engenharia tanto da Leader quanto da PHABRIX. Os renomados elementos de design dos produtos portáteis da PHABRIX combinam-se com o histórico de precisão, exatidão e confiabilidade da Leader.

  • 12G-SDI
  • 4K/UHD
  • Eye & Jitter (Sx2E)
PHABRIX QxP

PHABRIX QxP

Monitor portátil de formas de onda
25G ST 2110 e 12G-SDI com alimentação por bateria

Herdando todos os recursos e a flexibilidade líderes da classe do QxL Rasterizer, o QxP apresenta uma tela LCD multitoque 3U integral e uma placa de bateria V-Mount ou G-Mount integral, fonte de alimentação integral e entrada CC externa de 12v. Agora você tem monitoramento de conformidade com 12G SDI e 25G ST 2110 em um formato portátil usando baterias de câmera padrão do setor.

Com suas formas de onda líderes de classe, o QxP se sente igualmente à vontade no set em produções SDR ou HDR, gradação, sombreamento ou QC, MCR, engenharia e ambientes de P&D. O usuário pode usar a tela integrada ou conectar um monitor HDMI externo e usar o layout flexível da ferramenta para visualizar até 16 instrumentos simultaneamente. Um rico conjunto de opções de acesso remoto, incluindo NoVNC e a interface do usuário como um fluxo 2110-20, oferece toda a flexibilidade operacional "sem cabeça" de um rasterizador convencional.

  • 25G ST 2110
  • 12G-SDI
  • Alimentação por bateria
PHABRIX SxE

PHABRIX SxE

Geração, análise e monitoramento portáteis de 3G/HD/SD com análise avançada da camada física

Com análise avançada da camada física SDI (Eye & Jitter), o SxE é ideal para aplicações como fabricação de tecnologia de vídeo e produção ao vivo.

A tecnologia instantânea RTE™ (Real-Time Eye) acelera os testes da camada física e fornece medições e registros automatizados para os principais parâmetros, como: tempo de subida, tempo de descida, delta, ultrapassagem, subtensão e comprimento do cabo. O instrumento de análise de jitter permite que um engenheiro analise rapidamente a natureza do jitter presente usando um gráfico de jitter versus tempo.

Outros recursos importantes incluem análise de fluxo de bits Dolby® E, Dolby® Digital e Dolby® Digital Plus, bem como registro de status de vídeo e operação remota por Ethernet.

  • 3G-SDI
  • Olho e Jitter
  • Dolby®
PHABRIX SxD

PHABRIX SxD

Geração, análise e monitoramento de vídeo/áudio 3G/HD/SD-SDI portátil com conexão dual-link

O SxD é uma versão 3G/HD/SD-SDI de link duplo do SxA , projetada para aplicações de fabricação e produção de tecnologia de vídeo. Ele tem duas entradas SDI, duas saídas SDI e nenhuma entrada ou saída AES.

Ele oferece suporte a vários padrões de vídeo avançados até uma taxa de dados máxima combinada de 3Gbits nos dois links SDI, incluindo os formatos 422/444, YUV/RGB, 10/12 bits e SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:2011.

  • Dual-link
  • 3G-SDI
PHABRIX SxA

PHABRIX SxA

Geração, análise e monitoramento de vídeo/áudio 3G/HD/SD portátil

O SxA oferece todos os mesmos recursos avançados de geração, análise e monitoramento de sinais que o SxE, sem a análise avançada da camada física SDI em tempo real (instrumentos de olho e jitter)

Há suporte para testes de conformidade SMPTE com mais de 350 formatos diferentes. Uma ampla gama de ferramentas de vídeo e áudio inclui um gerador de sinais com padrões de teste móveis, uma forma de onda de alto desempenho e um inspetor ANC/VANC.

O SxA também oferece geração e medição de áudio de 16 canais com suporte para metadados Dolby® E, Dolby® Digital e Dolby® Digital e análise de fluxo de bits.

  • 3G-SDI
  • Áudio de 16 canais
  • Dolby®
PHABRIX Sx TAG

PHABRIX Sx TAG

Geração, análise e monitoramento de vídeo/áudio híbrido portátil IP/SDI + analógico

Sx TAG , com sua E/S SFP, SDI e analógica, oferece uma versatilidade incrível em um dispositivo portátil. É ideal para teste e medição de IP, 3G/HD/SD-SDI, SDI óptico, HDMI e analógico, bem como análise de olho AES, para aplicações que exigem verdadeira mobilidade e facilidade de uso.

Ele oferece suporte para encapsulamento/descapsulamento SMPTE ST 2110-20/30/31/40 com ST 2059 PTP, SDP e NMOS, bem como encapsulamento/descapsulamento SMPTE ST 2022-6, usando módulos 10GE IP SFP+ desenvolvidos pela Embrionix.

Os recursos híbridos IP/SDI úteis incluem gateways SDI para IP e IP para SDI para ST 2110-20/30/31/40 e ST 2022-6, bem como a capacidade de gerar uma saída de referência analógica escravizada para a entrada ST 2059 PTP ou 2022-6 IP.

  • ST 2110
  • 3G-SDI
  • Analógico

Nenhum produto corresponde a esses filtros. Limpar filtros

Complete seu fluxo de trabalho

Conheça as soluções que complementam nossos instrumentos portáteis e de mão.

Soluções IP

Teste os modelos ST 2110 e ST 2022-6 em campo com dispositivos portáteis híbridos IP/SDI.

Soluções UHD

Gere e analise sinais 12G-SDI 4K/UHD onde quer que você trabalhe.

Teste de camada física

Medições do padrão de olho e do jitter para o diagnóstico rápido de falhas em cabos e sinais.
