Sx TAG IP
Tragbare Geräte der Serien ST 2110 und ST 2022-6: Erzeugung, Analyse und Überwachung ANSICHTSBROSCHÜRELIVE-DEMOErweitertes IP-Toolset für ST 2110 und ST 2022-6
Das Sx TAG bietet umfassende Test- und Messfunktionen für moderne IP-Broadcast-Anlagen in einem handlichen Format. Es eignet sich ideal für die Inbetriebnahme, Fehlersuche und Konformitätsprüfung von ST 2110- und ST 2022-6-Netzwerken und verfügt darüber hinaus über umfassende SDI-, optische, HDMI- und analoge Funktionen.
Es unterstützt die Kapselung und Entkapselung gemäß SMPTE ST 2110-20/30/31/40 mit ST 2059 PTP, SDP und AMWA NMOS IS-04/IS-05/IS-08 sowie die Kapselung und Entkapselung gemäß SMPTE ST 2022-6 unter Verwendung von 10GE-IP-SFP+-Modulen, die von Embrionix entwickelt wurden.
Zu den Hybrid-IP/SDI-Funktionen gehören SDI-zu-IP- und IP-zu-SDI-Gateways sowohl für ST 2110-20/30/40 als auch für ST 2022-6 sowie ein integrierter Synchronisator, der asynchrone SDI-Quellen für die ST 2110-Kapselung an PTP anpasst.
Sx TAG – WICHTIGSTE FUNKTIONEN
HYBRID IP UND SDI
Die Sx TAG'S vielseitige SFP verarbeitet 3G/HD/SD-SDI, optisches SDI, IP, HDMI und analoge Composite-Formate. Umfassende Unterstützung wird für moderne Broadcast-IP-Systeme mit Encap/Decap von ST 2110-20/30/31/40 mit IP-zu-SDI-Gateway, ST 2059 PTP, AMWA NMOS IS-04/IS-05 sowie ST 2022-6 geboten.
Warum ist das PHABRIX Sx TAG das ideale Handheld für Ihr ST 2110 Test und Measurement?
ST 2110 ENCAP & DECAP
Vollständige Kapselung und Entkapselung von ST 2110-20/30/31/40 mit ST 2059 PTP. Konfiguration von primären und sekundären Video-, Audio- und ANC-Datenströmen mit Entkapselungsfilterung nach Quell- oder Ziel-IP, Port, MAC-Adresse oder VLAN. Paketzähler und Berichte zum Absendertyp sind standardmäßig enthalten.

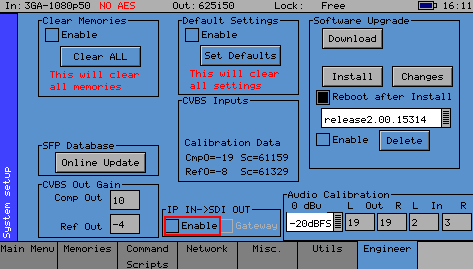

IP-zu-SDI-Gateway
Die IP-zu-SDI- und SDI-zu-IP-Gateways leiten SDI-Ein- und Ausgänge an den IP-SFP weiter und unterstützen dabei die Kapselung und Entkapselung gemäß ST 2110-20/30/40 sowie ST 2022-6. Der integrierte Videosynchronisierer und der PCM-Abtastratenkonverter für Audio synchronisieren eingehende SDI-Signale oder generierte Muster mit PTP, um eine fehlerfreie 2110-Kapselung zu gewährleisten.
IP-Leitungsprüfung
Ein wirklich tragbares Tool zur Leitungsprüfung für ST 2110- und ST 2022-6-IP-Datenströme.Rx ermöglichen die Netzwerkkonfiguration und -überwachung mit Primär- und Sekundärdatenströmen, Paketzählern und Decap-Filterung nach Quell- oder Ziel-IP, Port, MAC-Adresse oder VLAN. Ideal für Techniker, die vor Ort über SDI/IP-Grenzen hinweg arbeiten.
ST 2022-6 UNTERSTÜTZUNG
Erzeugung, Analyse und Überwachung von ST 2022-6 in Verbindung mit ST 2110. SDI-zu-IP- und IP-zu-SDI-Gateway-Konvertierung von 3G/HD/SD-SDI-Signalen mit bis zu 16 Audiokanälen.
ULTRA-TRAGBAR, ROBUSTES DESIGN
Das Sx TAG bietet höchste Mobilität dank eines leichten, robusten Aluminiumgehäuses mit integriertem, hochwertigem Bildschirm für die Instrumentenanzeige und die Videoüberwachung. Der Generator/Analysator wird über einen wiederaufladbaren Lithium-Akku betrieben, der eine Laufzeit von bis zu 2 Stunden ermöglicht, und kann zudem über das Stromnetz mit Strom versorgt werden, was einen flexiblen Einsatz in den verschiedenen Bereichen der Einrichtung ermöglicht.
In Aktion:
CTV investiert in PHABRIX Sx TAG für neuen ST2110 Ü-Wagen und IP-Workflows
CTV, ein führender Anbieter von Ü-Wagen und Einrichtungen, hat sich für das hybride IP/SDI-Handgerät SxTAG von PHABRIXentschieden, um zukunftssichere Test- und Messverfahren für IP-basierte Workflows, einschließlich der brandneuen Fly-Pack-Systeme des Unternehmens, bereitzustellen.
Sx TAG WERKZEUGE
Sx TAG 2110/2022-6
Optionaler Werkzeugsatz
Bestellnummer: PHSXO-IP
2110: ST 2059 PTP
- Auswahl der PTP-Domänennummer und des Kommunikationsmodus
- Anzeige von PTP-Sperrstatus und -version
- Meldung der PTP-Master-ID
- Meldung von Verzögerungsantrag und Master-Ziel-IP-Adresse
- PTP-Nachrichten-Zähler
Video-Ströme
- Primärer und sekundärer Videofluss Quelle und Ziel Unicast- oder Multicast-Adresse und Port-Nummer
- Videofluss aktivieren/deaktivieren
- Filterung bei Übereinstimmung der Quelle dekapieren: IP Add oder Port-Nummer, Ziel: IP-Addition, Port-Nummer oder MAC-Adresse und VLAN
- Paket-Zähler
2110: Dekap - Video
- Decap von schmalen oder breiten Absendern
- Manuelle Steuerung aller Videoparameter
- Scanmodus, Bitrate, Abtastformat, Videoformat, Bildfrequenz
- Nützlich für Nicht-NMOS- und SDP-Systeme
2110: Kapselung - Audio
- Primärer und sekundärer Audiofluss Quelle und Ziel Unicast- oder Multicast-Adresse und Port-Nummer
- Audiofluss aktivieren/deaktivieren
- Auswahl der Audio-Paketzeit: 1ms, 125us, 250us, 333us, 500us
- Paket-Zähler
- ST 2110-30 (PCM), -31 (AES3)
2110: Dekap - Audio
- Primärer und sekundärer Audiofluss Quelle und Ziel Unicast- oder Multicast-Adresse und Port-Nummer
- ST 2110-30/-31
- Filterung bei Übereinstimmung der Quelle dekapieren: IP Add oder Port-Nummer, Ziel: IP-Addition, Port-Nummer oder MAC-Adresse und VLAN
- Automatische Erkennung der Zeit des Audiopakets: 1ms, 125us, 250us, 333us, 500us
- Manuelle Steuerung der Anzahl von Audiokanälen für Nicht-NMOS-, SDP-Systeme
2110: Audio-Karte
- Steuerung der Zuordnung von Audiokanälen zwischen 2110-Flüssen und SDI-E/A
- Unterstützung von bis zu 16 Audiokanälen pro Fluss
- 8 Audioströme kapseln
- 4 Audioströme dekapieren
2110: ANC-Daten
- ANC-Daten primärer und sekundärer Datenfluss Quelle und Ziel Unicast- oder Multicast-Adresse und Port-Nummer
- ANC-Datenfluss aktivieren/deaktivieren
- Filterung bei Übereinstimmung der Quelle dekapieren: IP Add oder Port-Nummer, Ziel: IP-Addition, Port-Nummer oder MAC-Adresse und VLAN
- Paket-Zähler
IP <> SDI Gateway
- IP zu SDI-Gateway Aktivieren/Deaktivieren - leitet SDI-E/A an IP SFP
- Encap- oder Decap-Gateway für 2110-20/30/40 und 2022-6
- Der Testmustergenerator wird automatisch deaktiviert, wenn das Gateway aktiv ist
SFP-Einrichtung
- Konfigurieren der SFP-Verwaltungsadresse
- Kapselung von Videosynchronisierer und Audio-PCM-Abtastratenwandler mit Offset-Steuerung
- Synchronisiert eingehende SDI-Gateway oder generierte Video- und Audiomuster mit PTP
- Decap-Primär- und Sekundärfluss-Reinigungsschalter
2110: NMOS
- AMWA NMOS IS-04 Entdeckung und Registrierung und IS-05 Verbindungsmanagement (ST 2110)
- Automatische Verbindung im registrierten Modus zu einem Netzwerk-Registrierungsdienst
- NMOS-Client kann Sender und Empfänger durchsuchen und per Drag & Drop Verbindungen herstellen
SDP und LLDP
- Erzeugung und Empfang von SDP-Datensätzen (SDP = Session Description Protocol) (ST 2110)
- Automatische Übertragung von Audio-, Video- und ANC-Datenflussparametern vom Sender zum Empfänger
- Link Layer Discovery Protocol für SFP zur Switch-Konnektivität und Berichterstellung
EmSET
- SFP kann entweder von der Sx TAG GUI oder über Glasfaser mit Embrionix EmSET gesteuert werden.
- Fernüberwachung des SFP-Status, Konfiguration und Upgrade von einem PC aus
- Schnelle Inspektion von aktiven SDP- und Flussformaten
- Zugriff auf bis zu 8 Encap-, 4 Decap-Audioströme und 2022-7 Primär- und Sekundärstromkonfigurationen
Sx TAG Generator
Video-Generator
- Der Sx kann Videotestsignale für alle unterstützten SD- und HD-SDI-Ausgabestandards einschließlich der 3GHz-Standards bei 1080p/50/59/60 Y, Cb, Cr erzeugen.
- Zu den erweiterten Videoformaten gehört die Unterstützung der Formate RGB, XYZ 12 Bit und 2K
- Eine voll programmierbare Y-Zonen-Platte
Audio-Generator
- Der Sx kann ein Audiosignal in alle 16 eingebetteten Audioausgänge einbetten
- Das Menü Audiogruppe steuert, welche Audiokanäle vorhanden sind, sowie Signaltyp und Amplitude
- Zur Auswahl stehen: Stille, einstellbarer Ton, Rauschen, AV-Verzögerung, Dolby-Teststrom oder AES-Eingang
Referenz-Generator
- Das Sx-Instrument kann Video-Testsignale erzeugen, die entweder freilaufend oder auf ein Studio-Referenz- oder Eingangssignal verriegelt sind.
- Das Genlock-Menü dient zur Auswahl der Verriegelungsreferenz und bietet eine Steuerung für den Genlock-Phasenversatz in Zeilen und Pixeln
AV Delay Generator
- Angepasstes EBU Tech 3305 AV Sync und Operational Test Pattern zur Unterstützung von SD- und HD-Formaten
- Kompatibel mit AV-Verzögerungsanalysatoren von Drittanbietern, z.B.:LAWO V_pro8
- Aktivieren Sie AV-Verzögerungs-Audio auf bis zu 16 eingebetteten Kanälen und/oder AES-Ausgang
Erweiterte Videoformate
- Optionale Software-Lizenz | Bestellcode: PHSXT-3GADV
- 3G Stufe A und B
- 4:2:2 YUV, 4:4:4 RGB und 4:4:4 YUV bei 10/12 Bit und XYZ bei 12 Bit
- 2048 x 1080 (2K) SMPTE ST 428-9 und digitales Kino 2048-2:2011
Adv. Zonenplatte
- Optionale Software-Lizenz | Bestellcode: PHSXOZ
- Auswahl von Zonenplatten-, Gitter- oder Sweep-Mustern
- Ausgeklügeltes Kontrollset inklusive: Start- und Endfrequenz, Startphase, Änderungsrate der Phase, Winkel und X- und Y-Position
- Die zeitliche Steuerung ist besonders nützlich zum Testen von Bildprozessoren und Kompressionscodecs
Sx TAG Analysator
Bild-Monitor
- Das Bild wird in einem Fenster als herunterkonvertierte Anzeige angezeigt
- Ein Cursor kann über den durch die angegebene Zeile und das Muster angegebenen Bildbereich EINgeschaltet werden
- Eingang oder Ausgang des Überwachungsgerätes
Bild vergrößern
- Die Zoom-Funktion bietet eine ungefilterte 1:1-Pixelansicht, zentriert auf die Position des Bildcursors
- HANC/VANC-Bereiche sichtbar, wenn sich der Cursor in der Ausblendung befindet
Verknüpfte Cursors
- Der Bildcursor ist mit Wellenform-, Vektorskop- und Datenansichten verbunden, um eine schnelle und genaue detaillierte Messung des Signals zu ermöglichen
Wellenform-Vollbild
- Zeigt die ausgewählte Analysator- oder Generatorquelle an
- Analoge Verriegelungsreferenzeingangsansicht (nur TAG)
- YCbCr GBR, Y, Cb, Cr, R, G, B Modi
- Cursoren können über der Wellenform angezeigt werden, um die Messung von Zeit- oder Amplitudenwerten zu ermöglichen
- Vertikale und horizontale Vergrößerungen
Wellenformlinie auswählen
- Die Anzeige kann auf eine einzelne Zeile beschränkt werden oder es können alle Zeilen gleichzeitig angezeigt werden.
- Die einzeilige Anzeige ist mit der Bild-, Vektorskop- und Datenansicht verknüpft
Vektorscope
- Wahl zwischen 100% oder 75% Strichplatten
- Anzeige des Composite-, SDI-, SFP-Videoeingangs oder des Generator-Testmusters
- Anzeige einer bestimmten Videozeile, die mit dem Bildcursor verknüpft ist
- x1-, x2-, x5- oder x10-Vergrößerungen mit Position zum Zentrum, cyanfarbene, gelbe, grüne, magentafarbene, rote, blaue Strichplatten
AV Delay Analyse (Lip sync)
- Optionale Software-Lizenz | Bestellcode: PHSXO-AVD
- Unterstützung für das angepasste EBU Tech 3305 AV Sync- und Betriebstestmuster
- Unterstützung für LAWO V_line AV Sync-Testmuster
- Echtzeit-Aktualisierung der gemessenen AV-Verzögerung
- +/- 400ms Betriebsbereich
- Audio vom SDI- oder AES-Eingang auswählen
Anzeige von SDI-Daten
- Optionale Software-Lizenz | Bestellcode: PHSXOSD
- Dieses Instrument bietet eine detaillierte Ansicht der im SDI-Strom enthaltenen Datenwörter
- Dies ist besonders nützlich bei der Fehlersuche bei komplexen Fehlern oder in einer F&E-Umgebung.
- Cursor-Link zum Auffinden des ausgewählten Pakets in Datenansicht-/Bildfenstern
VANC/ANC-Inspektor
- Optionale Software-Lizenz | Bestellcode: PHSXOSD
- Dieses Instrument bietet eine detaillierte Ansicht der Zusatzdatenpakete (VANC und ANC)
- Der zusätzliche Paketanalysator enthält auch einen DID- oder SDID-Sucheditor sowie eine Freeze- und Freeze-on-Trigger-Funktion.
- Zu den benutzerdefinierbaren Trigger-Parametern gehören: DID- und SubDID-Werte, Zeilennummernbereich, Prüfsumme, DBN, Paritäts- und ANC-Gap-Fehler
Sx TAG Steuerung
Bildschirm-Aufnahme
- Bildschirmaufnahmen können gespeichert und über einen Webbrowser oder eine FTP-Übertragung heruntergeladen werden
Web-Browser
- Anzeigen und Steuern der Instrumentenanzeige über eine TCP/IP-Schnittstelle mit einem Standardbrowser
- Ideal für die Überprüfung von entfernten Standorten, technische Unterstützung und Fehleranalyse
- Ermöglicht den Zugriff auf wichtige Funktionen, einschließlich Bildschirmkopien, Lautheitsdateien und Protokolldateien
PC-Simulator
- Eine kostenlose Sx-Simulator-PC-Anwendung ist auf der PHABRIX Website verfügbar
- Zeigt Befehls-IDs für die Automationsprogrammierung an
Sx TAG Audio
16-Kanal-Messung
- Anzeige von bis zu 16 Audiokanälen
- Die Quelle für jeden Block von 8 Metern kann unabhängig eingestellt werden, um die Messung der eingebetteten Audioeingänge oder -ausgänge zu ermöglichen
- Der aktuelle Audio-Pegel in dBFs (Dezibel relativ zur 0dB-Vollskala) wird unten in jedem Messgerät angezeigt
AES/Analog-Messgeräte
- AES- und analoges (TAG) Audio-Metering als Alternative zu eingebettetem Audio verfügbar
- Auswahl der Dolby-E-Belichtungsmessung
Audiokanal-Status
- Das Menü Audio-Status zeigt den Kanalstatus für den ausgewählten Audiokanal an
- Wird sowohl in dekodierter Form als auch als hexadezimaler Rohdaten-Dump angezeigt
- Die Quelle kann entweder aus dem Eingangssignal oder aus dem Generatorausgang für schnelle Vergleichszwecke stammen
Dolby-Status
- Optionale Software-Lizenz | Bestellcode: PHSXO-DAG
- Dolby-Audio-Bitstromanalyse für Dolby E, Dolby Digital und Dolby Digital Plus
- Das Hauptmenüfenster bietet einen klaren und leicht lesbaren Status des erkannten Audiotyps in jeder Gruppe mit einer Momentaufnahme der Dolby-Programmkonfiguration und des Dolby-E-Guard-Band-Timings
- Alle Dolby-bezogenen Metadaten-Parameter können protokolliert werden
Dolby-Analysator
- Optionale Software-Lizenz | Bestellcode: PHSXO-DAG
- Anzeige des Stream-Typs, der Metadaten eines ausgewählten Audio-Streams, des PA-Abstands und eventueller CRC-Fehler.
- Dolby-E-SDI-Timing-Beziehung mit Angabe der empfohlenen Leitungsposition
- Zu den Auslösern für die Protokollierung von Fehlern im Zusammenhang mit Dolby Audio gehören CRC-Fehler, Timing sowie allgemeine und Programm-Metadaten
Dolby-Generator
- Optionale Software-Lizenz | Bestellcode: PHSXO-DAG
- Dieses Toolset bietet vorkonfigurierte Dolby-Audio-Testbitströme für Dolby E, Dolby Digital und Dolby Digital Plus.
- Die Ingenieure können dann sowohl Dolby E, die Metadaten-Parameter als auch die Dolby-E-Zeilennummer anpassen, um die Rundfunkinfrastruktur und die nachgeschalteten Audiocodiergeräte zu testen.
Dolby-Messung
- Optionale Software-Lizenz | Bestellcode: PHSXO-DAG
- Der erkannte Dolby-Audio-Typ wird in den Audiometern angezeigt
- Dolby Audio wird nicht dekodiert
- Dolby-E-Messung wird bereitgestellt
Audio AES Auge
- Echtzeit-Überwachung des 75Ω AES-Eingangs
- Dies ermöglicht es, die Amplitude und Qualität der AES-Wellenform zu sehen
- Ermöglicht die Überprüfung der Beziehung der AES-Eingabe zur Referenz
Sx TAG Zusammengesetzt
Zusammengesetzte Wellenform
- Der Waveform-Monitor kann die Wellenform der zusammengesetzten analogen Eingänge anzeigen
- Auswahl von CVBS oder Ref Input
Zusammengesetzte Chroma
- Wellenformmonitor kann die Chroma-Komponente der zusammengesetzten Wellenform anzeigen
Komposit-Luma
- Wellenformdarstellung der Tiefpassfilterung der zusammengesetzten Wellenform
Komposit-Vektorskop
- Vektorskopische Ansicht der zusammengesetzten oder externen Referenzeingänge
Sx TAG System
Instrumenten-Voreinstellungen
- Aktuelle Einstellungen im Sx-Instrument können als Speicher für einen späteren Abruf gespeichert werden
- Erinnerungen können in eine einzelne Datei exportiert, wieder importiert oder in andere Einheiten kopiert werden
- Voreinstellungen können auf das gesamte Instrument oder selektiv innerhalb des Generators oder Analysators angewendet werden
Netzwerk-Konfiguration
- Im Menü Netzwerk kann das Sx-Gerät als Teil eines Netzwerks konfiguriert werden.
- Unterstützung für die automatische Erfassung von Netzwerkparametern über DHCP oder manuelle Konfiguration
- Fernsteuerung aktivieren/deaktivieren und Auswahl der Port-Nummer
Software-Status
- Seriennummer, MAC-Adresse des Sx-Instruments, Versionsinformationen und Batteriestatus aufgeführt
- Datum und Uhrzeit können eingestellt und die Werkseinstellungen abgerufen werden
- Anzeige der geladenen Lizenzoptionen
- LCD-Helligkeit und Bildschirmschoner-Konfigurationen
Ingenieur-Einrichtung
- Verwaltung der Einstellungen des Sx einschließlich Benutzerzugriff, Löschen von Speichern, Zurücksetzen auf Werkseinstellungen, Software-Upgrades und Audiokalibrierung
- SDI-Eingang zu SDI-Ausgang Durchschleifmodus
- Steuerung von SDI zum IP-SFP-Gateway in Sx TAG
Benutzt
- Einzelheiten über den Betriebsstatus der Einheit
- Detaillierte Angaben zur Temperatur und zu den einzelnen Bordspannungen
- Listet alle Hardware-Fehler auf, die aufgezeichnet wurden
Verbessern. Fernsteuerung
- Optionale Software-Lizenz | Bestellcode: PHSXOR
- Mit dieser Option können komplexe Anwendungen auf einem PC erstellt werden, um automatisierte Test- und Messfunktionen auszuführen.
- PHABRIX Instrumente fungieren als Server und hören auf einem Port ab, der auf eingehende Anfragen von einem Client wartet
- Alle visuellen Kontrollen am Produkt haben einen zugehörigen Befehl
Befehlsskripte
- Optionale Software-Lizenz | Bestellcode: PHSXOS
- Die Zeitersparnis und die Möglichkeit, dass ein Ingenieur ein Skript ausführen kann, um die Ausrüstung zu überprüfen und mit einem Bericht zurückzukehren, ist von unschätzbarem Wert.
- Erstellen eines Befehlsstapels zum wiederholten Testen von Systemen mit den Werkzeugsätzen innerhalb der Sx-Reihe nach benutzerdefiniertem Bedienernamen
- Befehlsskripte können auf der Schnittstelle oder offline auf einem PC erstellt werden
HTML-Berichterstattung
- Optionale Software-Lizenz | Bestellcode: PHSXOS
- Wenn "Run"-Berichte erstellt werden, füllen sie automatisch eine integrierte html-Datei aus, die dann über die Fernsteuerungseinrichtung heruntergeladen und als Papierausdruck ausgedruckt werden kann. Der Bericht sammelt bei Bedarf auch Bildschirmabzüge der Instrumente, die dem Bericht beigefügt werden.
- Benutzer können ihr eigenes Logo hinzufügen, um die Berichte zu personalisieren
Sx TAG Signal
Video-Timing
- Anzeige der Beziehung zwischen dem ausgewählten Videoeingang in Bezug auf den externen Referenzeingang
- Offset-Funktion zur Vereinfachung von System-Timing-Messungen
Video-Status
- Anzeige des Status des ausgewählten Videoeingangs oder -ausgangs und aller im Datenstrom gefundenen Fehler
- Anzeige von EDH-, Aktivbild- und CRC-Daten mit einer kumulativen Laufzeitanzeige von Fehlern und Fehlerrate
- Anzeige der geschätzten Kabellänge für SDI-Eingänge mit wählbarem Kabeltyp
ANC-Status
- Zeigt an, welche ANC-Pakete am SDI-Eingang anliegen und ob Fehler erkannt wurden
- Jedes Feld ist farblich kodiert, je nachdem, ob das ANC-Paket vorhanden ist (weiß), fehlt (grau), Fehler aufweist (rot) oder zuvor Fehler aufwies (gelb)
Videoformat/Payload
- Das Menü Diverse Status zeigt den Status der in den ausgewählten Videoeingang eingebetteten SMPTE 352-Pakete an und zeigt alle gefundenen Fehler an
- Auswahl von Eingang oder Ausgang für schnellen Vergleich
- Anzeige von Rohdaten und dekodierter Form
SFP-Status
- Alle notwendigen Statusinformationen zur Überwachung des Gesundheitszustands der SFP und ihrer Schnittstelle.
HDMI EDID-Betrachter
- Bestellcode: PHSXO-EDID
- Zeigt sowohl RAW-Zusatzdaten als auch dekodierte EDID-Informationen
- Rücklesen der EDID-Informationen über HDMI über den PHSFP-HDMI-OUT SFP [separat erhältlich | Bestellcode: PHSFP-HDMI-OUT]
- Zu den Schlüsselanwendungen gehören das Testen von Videowänden in MCR-Installationen, OB-Anwendungen, professionellen AV-Infrastrukturen und Fertigungsunternehmen
Sx TAG Protokollierung
Log-Einrichtung
- Setzen Sie Audioschwellen und protokollieren Sie spezifische Video-Status-Ereignisse, einschließlich Ausgangs-, Referenz- und Eingangsstatus, TRS-Fehler, Bild-CRC
Ereignisprotokoll-Anzeige
- Das Ereignisprotokoll-Menü zeigt eine Liste von Ereignissen mit einem Zeitstempel an, aus dem hervorgeht, wann sie aufgetreten sind
ANC-Protokolleinrichtung
- Das Menü "ANC-Status protokollieren" ermöglicht die Anpassung, welche ANC-Pakete bei Statusänderungen protokolliert werden sollen (z.B. Vorhanden, Prüfsummenfehler, Fehlt, Paritätsfehler)
- Protokollierung des Dolby- und AES-Status sowie von Gerätesystemfehlern
- Steuerung der Protokollierungsdauer
X
ANC-Protokolleinrichtung
- Das Menü "ANC-Status protokollieren" ermöglicht die Anpassung, welche ANC-Pakete bei Statusänderungen protokolliert werden sollen (z.B. Vorhanden, Prüfsummenfehler, Fehlt, Paritätsfehler)
- Protokollierung des Dolby- und AES-Status sowie von Gerätesystemfehlern
- Steuerung der Protokollierungsdauer
Sx TAG Zubehör
Audio-Breakout-Kabel
- Bestellcode: PHSXC-1
- Es ist ein Breakout-Kabel erhältlich, das einen AES-Eingang und -Ausgang sowie einen kalibrierten symmetrischen analogen Audio-Eingang und -Ausgang auf Sendepegel bietet.
- Angeschlossen an den TAG D-Typ-Steckverbinder enthält er sowohl BNC- als auch XLR-Steckverbinder
SFP: Elektrische Trans.
- Bestellcode: PHSFP-RT30-HDBNC
- Ermöglicht Closed-Loop-Tests in SDI-Umgebungen
- Mit SFPs versehene BNC-Kabeladapter
SFP: Optische Trans.
- Bestellcode: PHSFP-RT30-1310 oder -1550
- Einzelner 1310/1550-nm-Sender und -Empfänger
- Ermöglicht die Prüfung von Faserinstallationen im geschlossenen Kreislauf
SFP: HDMI-E/A
- Code bestellen: PHSFP-HDMI-OUT
- PHSFP-HDMI-OUT wandelt den TAG-SDI-Ausgang ohne Skalierungsartefakte in HDMI um
- Das Gesamtsystem bietet SDI-zu-HDMI-Gateway-Konvertierung von 3G*/HD/SD-SDI-Signalen mit bis zu 8 Audiokanälen
MSA/Nicht-MSA-Unterstützung
- Oder Code: PHSXM-CAGEP
- Das Gerät Sx TAG unterstützt eine Reihe von MSA- und Nicht-MSA-SFPs mit Schnittstellenunterstützung für optisches SDI, HDMI-Eingänge oder -Ausgänge, SDI-Transceiver und SMPTE ST 2110/2022-6 auf 10-Gbit/s-Multimode-Glasfaser.
- Standardmäßig enthalten bei Sx TAG
- Ersatzkäfige sind verfügbar
SFP IP: 2110 & 2022-6
- Oder Code: PHSFP-10SR-IP
- Mit dem Multimode-Modul PHSFP-10SR-IP SFP+ 850nm und der Software-Option PHSXO-IP kann das Sx TAG zur Erzeugung, Analyse und Überwachung von SMPTE ST 2110-10/20/30/40 mit den IP-Formaten NMOS und ST 2022-6 verwendet werden.
- Das Gesamtsystem bietet außerdem SDI-zu-IP- und IP-zu-SDI-Gateway-Konvertierung von 3G*/HD/SD-SDI-Signalen mit bis zu 16 Audiokanälen
- Diese Funktionalität wurde in Zusammenarbeit mit Embrionix entwickelt.
- Zur Konfiguration und Verwaltung der IP-Ströme stehen zusätzliche Konfigurationsfenster zur Verfügung
SIND SIE BEREIT, IHR TEST- UND MESSINSTRUMENTARIUM ZU VERÄNDERN?
Sx TAG SPEZIFIKATIONEN
| Einzelheiten überwachen | |
| Display-Auflösung | 480 x 272 Pixel automatische Skalierung |
| Anzeige-Typ | 16:9 24-Bit-Farb-TFT |
| Größe der Anzeige | 95 x 54 mm |
| Verarbeitung | Alles digital |
| SDI-Video-Eingang/Ausgang | |
| SDI-Format | SD-SDI, HD-SDI (3G-SDI-Option) |
| SDI-Eingang/Ausgang | 1 x 75 Ohm BNC |
| EDH | Ja (SD-SDI) |
| Referenz-Eingang/Ausgang | |
| Genlock | Bi/Tri/SDI mit Kreuzverriegelung |
| Ref Generator | Bi-level PAL/NTSC +/- 5ppm |
| Generator-Timing | 0 bis 1 Rahmen-WRT-Referenzquelle |
| Composite-Video-Eingang/Ausgang | |
| Zusammengesetzte Formate | PAL/NTSC |
| Zusammengesetzte Eingabe/Ausgabe | 1 x 75 Ohm BNC |
| SFP-Eingang/Ausgang | Optisch/Kupfer/HDMI -Tx/Rx (optional) IP SMPTE 2110 & 2022-6 Tx/Rx (optional) |
| Audio | |
| Interner Sprecher | 0,5 Watt |
| Audio-DAC | 24-Bit-Stereo |
| Kopfhöreranschluss | 3,5 mm mit Audioausgang |
| Generator/Monitor | 48kHz 20-Bit (SD-SDI) 24-Bit (HD-SDI) |
| Messtechnik | 16-Kanal-PPM mit Phasenanzeige |
| AES-Ausgabe/Eingabe | 75 Ohm AES-Paar über 15-poligen D-Typ |
| Analoger Ausgang/Eingang | Symmetrisches Stereopaar über 15-Wege-D-Typ |
| Allgemein | |
| Navigationstafel | 5 Menütasten, 8 benutzerdefinierte Auswahl |
| Integrierte Batterieversorgung | 1-2 Stunden Lithium-Polymer |
| Interner Speicher | 8GB |
| Fernsteuerung | Web-Browser-Schnittstelle |
| Ethernet | Web-Server, Fernsteuerung (TCP/IP-Sockets) |
| Koffer tragen | Enthalten |
| AC-Stromversorger | Eingeschlossen (universal) |
| Sicherheit | Kensington-Schlossbeschlag |
| Gewicht/Größe | 900g, H:92mm, B:225mm, T:42mm |
Sx TAG BESTELLUNG
| Sx TAG | |
| PHSXTAGC-IP | TAG-Analysator/Generator/Monitor + IP - PHSXTAGC + PHSXO-IP + PHSFP-10SR-IP (nur Multi-Mode) |
| PHSXTAGC2IP | Upgrade von TAGC auf TAGC-IP - Upgrade auf Werkszustand (bis und mit Seriennummer: 006381) beinhaltet PHSXO-IP, PHSXM-CAGEP & PHSFP-10SR-IP (nur Multi-Mode) |
| Optionen | |
| PHSXO-IP | IP Encap/Decap-Lizenz - Software-Lizenz für 10GE IP ST 2022-6, ST 2110, NMOS IS-04/05/08 (erfordert PHSFP-10SR-IP) |
| PHSXO-AVD | AV-Verzögerungsanalyse - Analyser unterstützt EBU und LAWO AV-Verzögerungssequenzen (Option für PHSXTAGC oder PHSXTAGC-IP) |
| PHSXO-3GADV | * 3G, Erweiterte Videoformate + 2K - 3G-SDI, 422/444, YUV/RGB, 10/12 Bit, SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:201 |
| PHSXOS | * Befehlsskripte + Berichte - Wiederholung der Prüfung + Erstellen eines Druckberichts |
| PHSXOSD | * SDI-Datenanzeige + VANC/ANC-Inspektor - Detaillierte SDI-Datenanzeige |
| PHSXOR | * Erweiterte Fernsteuerung - TCP/IP-Sockets basierte Fernsteuerung |
| PHSXOZ | * Zonenplattengenerator - Programmierbarer Zonenplattengenerator |
| PHSXO-DAG | * Dolby E/D/D+ Analyse + Erzeugung - Dolby Streaming, Metering, Timing |
| PHSXO-ENGT | Engineering-Bundle (*) - PHSXO-3GADV,PHSXOS,PHSXOSD,PHSXOR,PHSXOZ,PHSXO-DAG (Preis beinhaltet 40% Rabatt) |
| PHSXO-EDID | HDMI EDID-Viewer - Softwarelizenz für HDMI EDID-Viewer (erfordert PHSFP-HDMI-OUT) |
| SFPs | |
|
PHSFP-RT30-1310
|
SFP optischer Transceiver 3G/HD/SD - Medium haul, Non-MSA, Tx 1310nm, Rx 1260-1620nm (erfordert GEN-Option für Tx) |
|
PHSFP-RT30-1550
|
SFP optischer Transceiver 3G/HD/SD - 50km, Non-MSA, Tx 1550nm, Rx 1260-1620nm (erfordert GEN-Option für Tx) |
|
PHSFP-RT30-HDBNC
|
SFP elektrischer Transceiver 3G/HD/SD - HDBNC, Nicht-MSA, enthält 2x HDBNC - BNC-Kabel (erfordert GEN-Option für Tx) |
|
PHSFP-HDMI-OUT
|
SFP SDI-HDMI Ausgangskonverter - HDMI v1.4 / DVI 1.0 für HDMI-Signalerzeugung (erfordert GEN-Option, PHSXO-3GADV für 3G-Nutzlasten) |
|
PHSFP-10SR-IP
|
10GBASE-SR SMPTE 2110, 2022-6, NMOS - Multi-mode, Encap/Decap (erfordert IP- und GEN-Optionen, PHSXO-3GADV für 3G-Nutzlasten). (Unterstützt ST 2110 und ST 2022-6) |
| Zubehör | |
| PHSXM-CAGEP | Universeller SFP-Käfig mit Power Down - Universeller Ersatz-SFP-Käfig - MSA/Non-MSA-konform |
|
PHSXC-1
|
Audiokabel - D15 Break-Out-Kabel für AES, Analoges Audio und GPI |
|
PHSXWM
|
Sx-Wandhalterung - Sx-Wandhalterung zum einfachen Aufladen (enthält nicht das Ladegerät) |
| Erweiterte Garantie | |
|
PHSXT-3YEAR
|
Sx TAG Upgrade von 1 auf 3 Jahre Garantie (mit Ausnahme von SFP-Modulen) |
|
PHSXT-5YEAR
|
Sx TAG Upgrade von 1 auf 5 Jahre Garantie (mit Ausnahme von SFP-Modulen) |
|
*Ein Jahr Garantie als Standard enthalten
|
|
