Rasterizzatori

Qx

Rasterizzatori avanzati per la generazione ibrida IP/SDI, 4K/UHD, HDR/WCG, analisi e monitoraggio

Diagnostica rapida dei guasti, monitoraggio della conformità e sviluppo del prodotto

Il sito Qx riunisce tutti gli strumenti avanzati di Test & Measurement necessari per il passaggio alla prossima generazione di formati video. Progettato per ambienti HD/3G/6G/12-SDI e IP ST 2110/2022-7/2022-6, il set di strumenti comprende strumenti per la diagnosi rapida dei guasti, il monitoraggio della conformità e lo sviluppo del prodotto.

Il rasterizzatore Qx è dotato di SDI come standard. Gli strumenti di analisi multimediale di base per gli ambienti HD-SDI degli operatori broadcast includono la visualizzazione dell'immagine, l'analizzatore di forma d'onda, il vettorscopio, la misurazione dell'audio a 32 canali e lo stato dell'ANC. Il set di strumenti IP opzionale supporta payload su interfacce 10G SFP+ native utilizzando SFP IP generici, offrendo un accesso completo per poter monitorare e misurare il traffico IP secondo gli standard SMPTE.

Qx

Caratteristiche principali

LAYOUT DELLO STRUMENTO DEFINITO DALL'UTENTE

Fuori dalla scatola, il Qx offre l'analisi dei media per gli ambienti degli operatori broadcast, con un layout flessibile dello strumento definito dall'utente che visualizza fino a 16 finestre simultanee, e la possibilità di cambiare rapidamente tra i layout su misura per diversi compiti operativi con i preset dell'utente.

ANALISI E MONITORAGGIO HD-SDI

Visualizzazione delle immagini, forma d'onda, vettorscopio, misurazione audio a 32 canali, rilevamento dei formati Dolby, stato ANC e carico utile, visualizzazione su schermo di OP47 e CEA-608 in 708 didascalie chiuse e Ancillary Time Code (ATC), controllo avanzato e registrazione sono tutti forniti come standard.

12G-SDI STRATO FISICO E SDI-STRESS

Il sito Qx offre un'opzione di analisi del livello fisico 12G/6G/3G/HD-SDI, che include la tecnologia RTE™ (Real-Time Eye) per evidenziare istantaneamente qualsiasi problema di conformità SMPTE, compresi l'ampiezza dell'occhio, i tempi di transizione e il superamento. Una suite di strumenti è disponibile per gli utenti che valutano le interfacce SDI.

SUITE DI STRUMENTI DI MONITORAGGIO IP

Il set di strumenti IP di base ST 2110 di Qxfornisce all'operatore il monitoraggio dello stato di confidenza della 2110 in modo intuitivo e accessibile. Il set di strumenti supporta il decap simultaneo di 1 video, 2 audio e 1 ANC I protocolli SMPTE supportati dal flusso di dati ANC includono ST 2059 (PTP), ST 2110-20, -30, -31 e -40. ST 2022-7 protezione senza soluzione di continuità (SIPS) è fornita per tutti e quattro i flussi su due interfacce di rete media utilizzando SFP standard del settore.

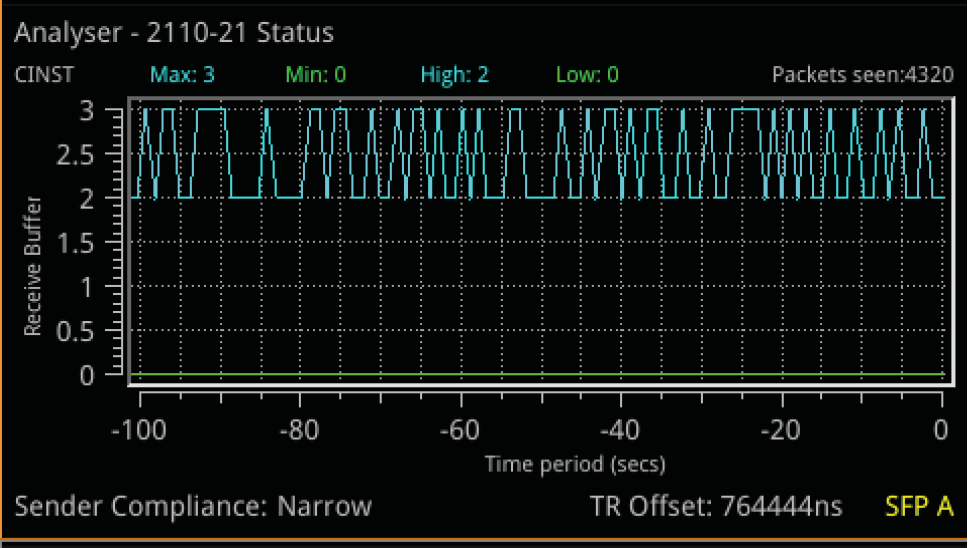

SET DI FUNZIONI DI ANALISI ST 2110

Gli strumenti di misura avanzati di ST 2110 Qx ST 2110 includono la fornitura di un massimo di quattro finestre di misura simultanea a doppio intervallo di tempo a pacchetti, la reportistica dettagliata dei dati del pacchetto di flusso, le velocità di clock e la relazione di temporizzazione del PTP, nonché le statistiche di ricezione IP che includono le misure del modello di compatibilità di rete ST 2110-21 (Cinst) e del modello di buffer virtuale del ricevitore (VRX).

ANALISI HDR AVANZATA

L'avanzato set di strumenti HDR di Qxcomprende un generatore di segnali, un grafico CIE, una mappa di calore a falsi colori Luma, un monitor di forma d'onda e un vettorscopio. Sono supportati tutti i principali formati SDR/HDR di produzione live: SDR BT.709, BT.2020, più HDR BT.2100 HLG, PQ e Sony S-Log3 e SR Live. Un'ampia serie di modelli di test include le barre di colore HDR BT.2111 HDR per HLG, PQ e SR Live, oltre ai modelli SDR 709.

GENERAZIONE AUDIO E VIDEO

Genera e analizza una serie di formati SDI/IP. I pattern di test in movimento offrono fino a 32 canali di audio incorporato per collegamento o sottocampo (fino a 128 canali sulle interfacce 12G). Il set di strumenti fornisce pattern di stress SDI patologici a schermo intero, oltre a consentire all'utente di definire una combinazione di pattern di stress SDI e pattern generatori convenzionali fino al frame completo.

DECODER DOLBY® E ANALIZZATORE DI METADATI

L'opzione Dolby E Decoder and Metadata Analyzer fornisce una visione chiara e accessibile dei metadati Dolby E presenti in un flusso audio Dolby E o ED2 selezionato. Permette anche di controllare la corretta tempistica dei pacchetti Dolby E nel segnale audio in una catena di trasmissione SDI o ST 2022-6. Puoi controllare se il Dolby E viene creato correttamente e trasferito in modo trasparente da apparecchiature di rete come router, switcher, link satellitari, ecc.

PRESETS, VNC e GUI SCREENSHOTS

L'interfaccia Qx utilizza la tecnologia VNC per fornire 16 finestre di strumenti simultanei su una rete remota. È possibile salvare più layout di visualizzazione come preimpostazioni. Ciò consente agli utenti di salvare layout personalizzati per diverse attività operative; utile per cambiare rapidamente tra diversi layout di schermo, ad esempio audio, HDR o IP focus.

Set di strumenti

Strumenti di monitoraggio e analisi video e audio

Inclusi di serie

Schermo di visualizzazione delle immagini

Visualizzazione dell'immagine

  • Cursore collegato alla forma d'onda e alla vista dati

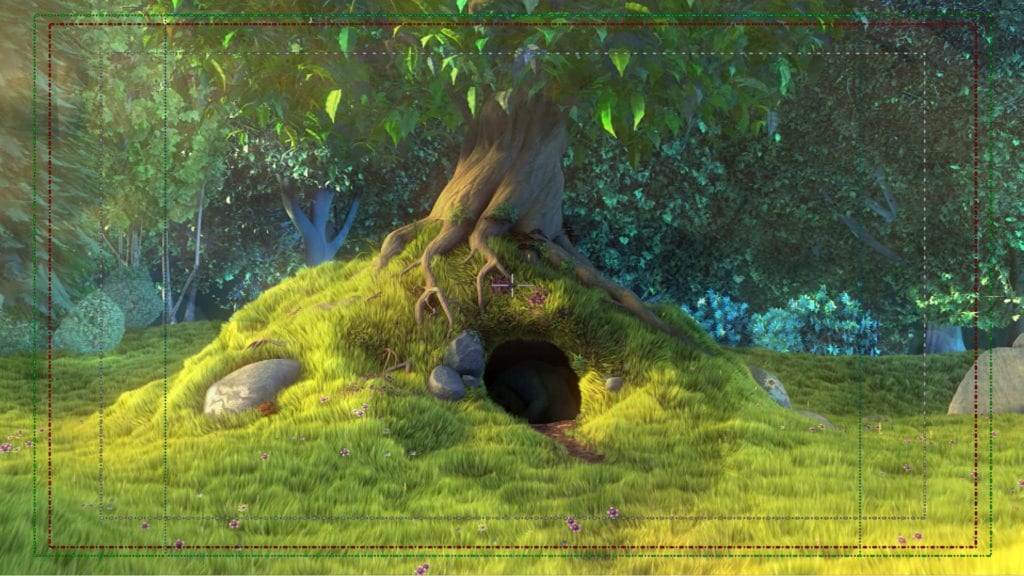

  • Azione, grafica e aree sicure personalizzate definibili dall'utente
  • Display a 1/16, 1/4 o a grandezza naturale
Schermata "Decodifica dati ausiliari"

Decodifica dati ausiliari

  • Didascalie chiuse OP47, CEA-608 in 708
  • Finestra primaria di decodifica dell'immagine Closed Caption
  • Timecode ANC con OSD
  • Data, V-chip, AFD e nome dell'ingresso
  • Indicazione e registrazione SCTE 104
Analizzatore: Schermata "Copia immagine"

Analizzatore: Copia immagine

  • Decodifica secondaria a didascalia chiusa: Monitor 608/708 didascalie chiuse in una seconda lingua, o confrontare diverse aree sicure dello schermo
  • Gestire in modo indipendente gli elementi di sovrapposizione, tra cui: Didascalie chiuse, aree sicure delle immagini, V-chip, AFD, SCTE 104, mirino del centro immagini

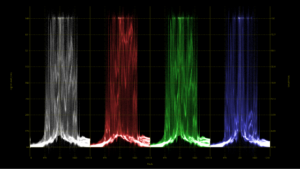

Analizzatore: Schermata "Waveform"

Analizzatore: Forma d'onda

  • Modalità di parata YCbCr, YGBR e GBR
  • Cursore collegato a Vista Immagini e Dati
  • Modalità a linea singola collegata al Cursore d'immagine
  • Graticole H e V configurabili
  • Marcatori utente
  • Sovrapposizione, Impilata, Parata, Singola linea, H & V Mag, Luminosità, Persistenza e Controlli monocromatici
  • Elaborazione a 12 bit
Analizzatore: schermata del vettorscopio

Analizzatore: Vectorscope

  • Obiettivi del 75% e del 100% per i formati ITU-R Rec. 709, Rec. 2020 e HDR
  • "Marcatori utente" personalizzati collegati a Waveform
  • Centro sull'obiettivo o sui marcatori utente personalizzati
  • Da 0,5x a 4x Mag, centro sul bersaglio scelto
  • Modalità a linea singola collegata al Cursore d'immagine
  • Visualizzazione della punta degli utensili di Cb, Cr e Hue Angle
  • Asse IQ on/off
  • Elaborazione a 12 bit

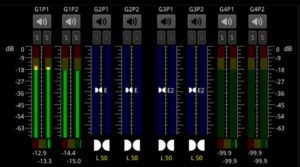

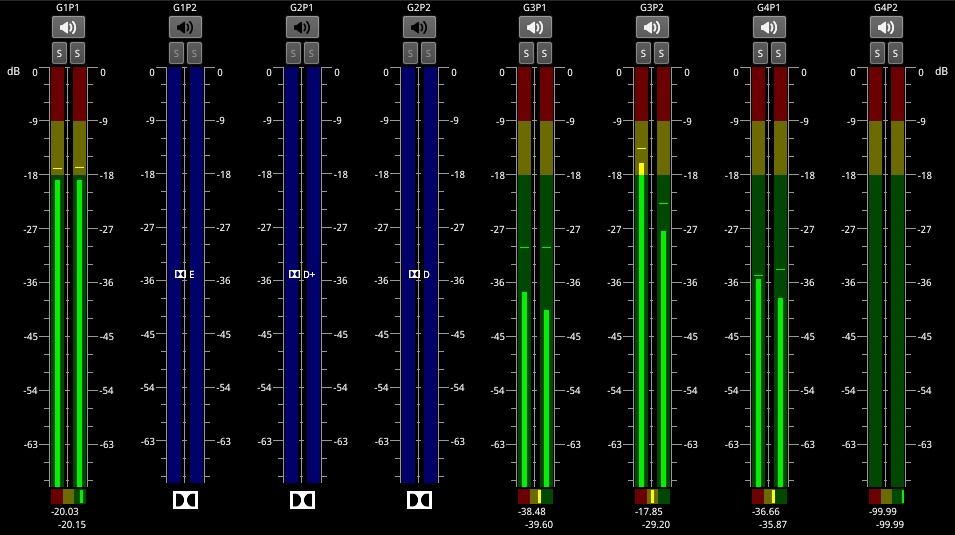

Analizzatore: schermata "Misuratori audio"

Analizzatore: Misuratori audio

  • Si possono aprire 2 finestre di misurazione, ognuna delle quali monitora un blocco di fino a 16 canali alla volta, per un totale di fino a 32 canali di misurazione audio
  • 2110 visualizzazione del gruppo audio fino a 4 flussi
  • Balistica: PPM-I, PPM-II, Vu, Vu-Fr, Fast
  • Bilance: dBFS, dBu -18, dBu -20, BBC, DIN45406, NordicN9
  • Tempi di tenuta dei picchi regolabili: Spento, da 0,1 s a Inf
  • Misuratori di correlazione della coppia audio, livello numerico
  • Rilevamento della linea Dolby E, ED2, DD, DD+, DE pos
  • Bus di anteprima audio stereo/mono
Schermata "Stato audio"

Stato dell'audio

  • 32 canali di indicazione del tipo di audio e della presenza, PCM, Dolby DE, DD, DD+
  • Informazioni sullo stato dei canali decodificati per un massimo di 128 canali
  • Chiara indicazione dei parametri audio utili tra cui CRCC, PCM/dati, frequenza di campionamento, lunghezza delle parole
  • Visualizzazione dei dati di stato del canale (Hex)
Schermata di monitoraggio del volume

Monitoraggio della Loudness

  • EBU R128 e ITU-R BT.1770
  • Indicatori per il picco reale, la gamma, il momento, il breve termine e la loudness integrata
  • Controllo da parte dell'utente di obiettivi integrati, momentanei e a breve termine
  • Soglia di allarme vero picco regolabile dall'utente
  • Registrazione della rumorosità memorizzata automaticamente

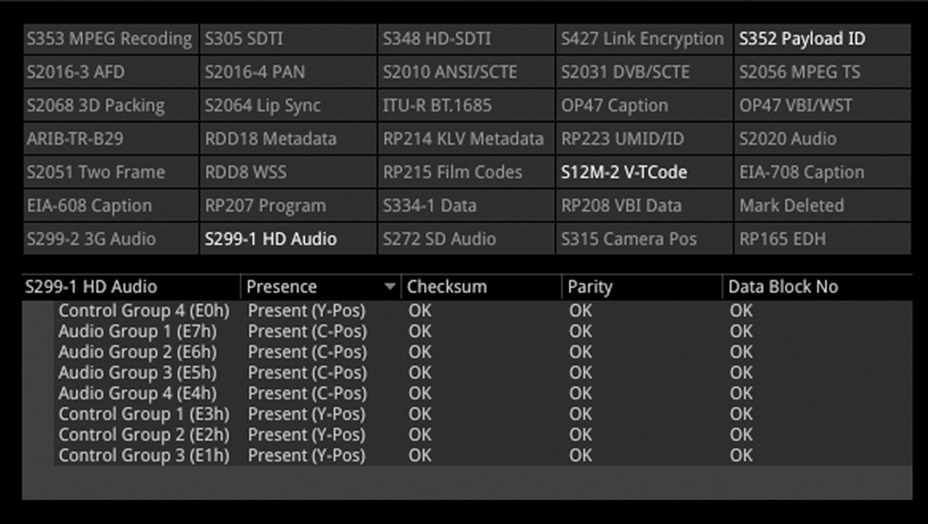

Analizzatore: schermata "Stato ANC"

Analizzatore: Stato ANC

  • SMPTE ST 291 VANC/HANC finestra dati ausiliari presenza/stato
  • Visualizzazione della griglia - chiara panoramica visiva, indicazione presenza/assenza/guasto
  • Vista di lista - Elenco delle presenti ANC con informazioni di posizione e stato per Checksum, Parità, DBN
  • Collegamento con l'ispettore ANC
  • La punta dell'utensile fornisce una panoramica del tipo ST 291 ANC

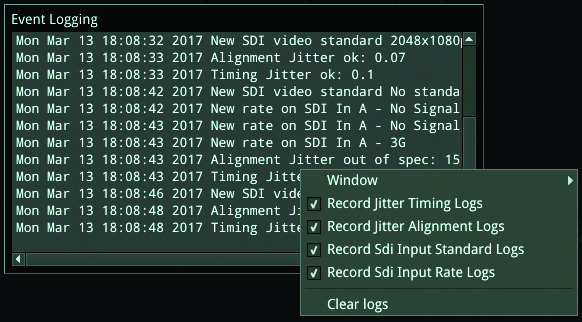

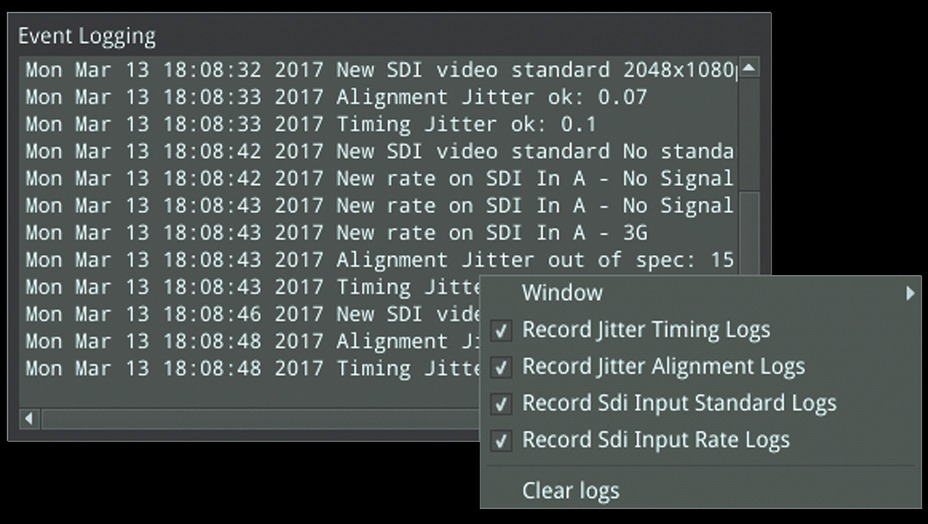

Schermata "Event Logger"

Registratore di eventi

  • Ingresso SDI standard/status
  • Temporizzazione dello strato fisico SDI e jitter di allineamento
  • Richieste di API di riposo
  • Registrazioni IP-Tx, IP-Rx, flusso e SFP
  • Blocco di riferimento
  • Presenza di ingresso audio

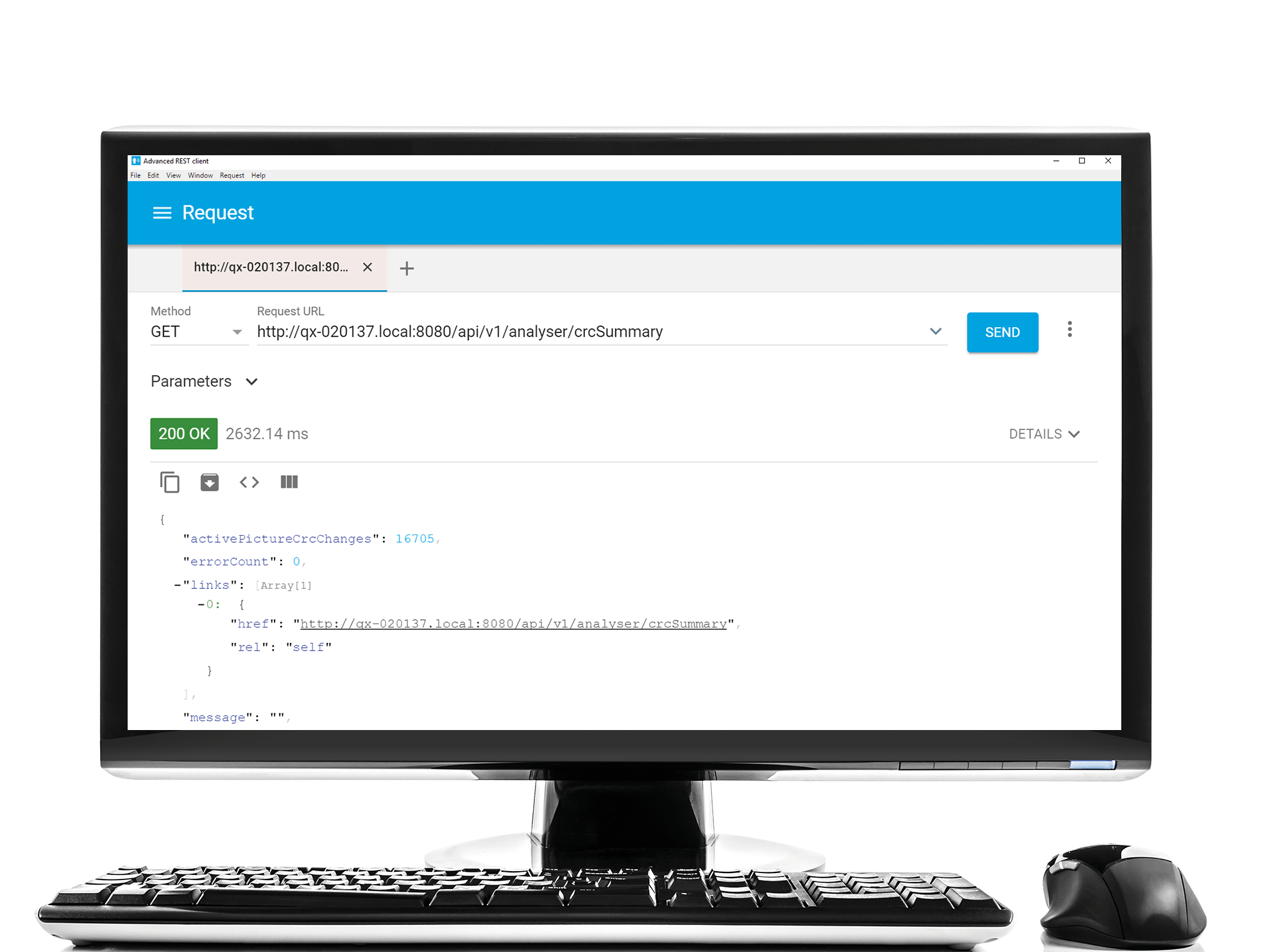

Schermata API REST

REST API

  • Il sito Qx può essere controllato in remoto attraverso una rete tramite una REST API
  • Controllo integrato, monitoraggio e test automatizzati del produttore
Schermata VNC

VNC

  • L'interfaccia utilizza la tecnologia VNC per fornire 16 finestre di strumenti scalabili simultanee su una rete remota

Analizzatore di vista dati con ispettore ANC

Inclusi di serie

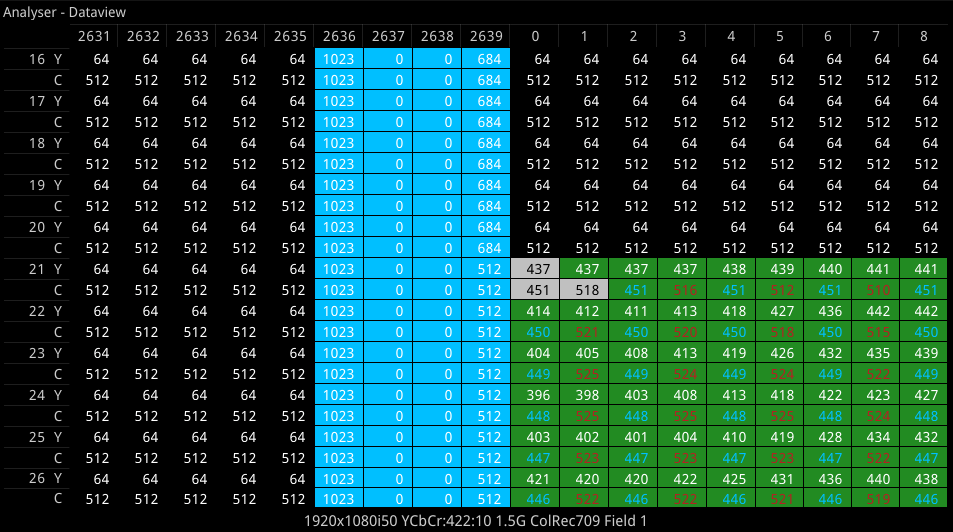

Analizzatore: schermata "Visualizzazione dati"

Analizzatore: Vista dati

  • Permette l'analisi di guasti complessi
  • Visualizzazione dettagliata delle parole dei dati nel flusso SDI con suggerimento di tooltip
  • Funzione di navigazione per l'accesso rapido a una riga, un pixel o una parola TRS richiesta
  • Codifica a colori per aiutare l'identificazione
  • Cursore collegato a Immagine e Forma d'onda
Schermata "Ispettore ANC"

Ispettore ANC

  • Analizzatore di pacchetti di dati ausiliari
  • Link dalla finestra di stato ANC
  • Ricerca a finestra DID/SDID definita dall'utente
  • Innesco su errore, colpo singolo, continuo
  • Acquisizione pacchetti ANC con vista in esadecimale
  • Vista decodifica pacchetti ANC

I/O e configurazione di riferimento

Inclusi di serie

Schermata "SDI Video Timing & System Reference"

SDI Video Timing & Riferimento di sistema

  • Misurazione della temporizzazione degli ingressi rispetto al riferimento
  • Indicazione dello stato di riferimento e della stabilità
  • Indicazione della relativa cotempistica dei canali SDI in ingresso
  • Display grafico e numerico
Schermata "System IO"

Sistema IO

  • Mostra lo stato degli ingressi e delle uscite di segnale, il riferimento esterno, la lunghezza del cavo e i dettagli del connettore
  • Modalità SDI: Selezionare le uscite di I/O BNC o SFP, il tipo di cavo, loop through e copia del generatore
  • Modalità IP: Sono indicati gli ingressi di ricezione IP SFP attivi e le uscite di trasmissione
  • Qx, QxL-01, QxL-01E Solo
Schermata di configurazione AES IO

AES IO Config

  • 4 versatili interfacce bidirezionali sbilanciate AES bidirezionali
  • Coppia di monitoraggio del contatore audio, o uscite audio del generatore o un ingresso AES
  • Conversione audio da ingresso SDI a uscita AES per audio codificato PCM e Dolby
  • I segnali di ingresso AES possono essere indirizzati ad altre uscite AES che forniscono una singola uscita loop o fino a 3 uscite di copia
Analizzatore: Video. Schermata standard

Analizzatore: Vid. Standard

  • Visualizzazione dell'ID del carico utile SMPTE S352 rilevato per ogni link SDI e sottotelaio
  • Over-ride manuale dell'ID S352
  • Selezione del formato video SMPTE
  • Indicazione di errori S352
  • Qx, QxL-01, QxL-01E Solo
Schermata "Analisi CRC"

Analisi CRC

  • Verificare la presenza di errori CRC su Y, C e ANC
  • Segnalazione del numero di errori di input SDI, dell'ultimo tempo di errore, del tempo totale di analisi e dei tassi di errore
  • Rilevamento dei cambiamenti dell'immagine attiva e visualizzazione dell'immagine attiva CRC per osservare eventuali cambiamenti del valore CRC dell'immagine attiva previsto
  • Interruttore SDI linea CRC controllo di mascheramento, per il controllo di conformità SMPTE RP168
Statistiche - SDI sullo schermo

Statistiche - SDI In

  • Indicazione della lunghezza del cavo
  • Indicazione della velocità dei dati e del divisore dell'orologio
  • Segnalazione dei conteggi attivi e totali di pixel e linee
  • ID del carico utile Y e C

Controllo remoto

Inclusi di serie

schermata di noVNC

noVNC

  • Accesso remoto via browser utilizzando la tecnologia noVNC per fornire 16 strumenti scalabili simultanei su una rete remota
Schermata API REST

REST API

  • Qx/QxL/QxP può essere controllato da remoto in rete tramite un'API REST.
  • Controllo integrato, monitoraggio e test automatizzati del produttore
Schermata "Event Logger"

Registratore di eventi

  • Ingresso SDI standard/status
  • Temporizzazione dello strato fisico SDI e jitter di allineamento
  • Richieste di API di riposo
  • Registrazioni IP-Tx, IP-Rx, flusso e SFP
  • Blocco di riferimento
  • Presenza di ingresso audio
Schermata LLDP

LLDP

  • Identificare la porta e il dispositivo a cui sono collegate le interfacce Qx/QxL/QxP
  • Limitare le informazioni comunicate tramite LLDP per motivi di sicurezza informatica
  • Disponibile anche nelle modalità di avvio ST 2110 e ST 2022-6
Schermata di configurazione dell'interfaccia MGMT

Configurazione dell'interfaccia MGMT

  • Modalità di indirizzamento manuale o dinamico
  • mDNS e DNS
  • Selezionare il gateway predefinito dalle interfacce Media o Management
  • Controllare l'accesso a REST API e VNC
Schermata di USB File Manager

Gestore di file USB

  • Copia di preset, registri dello strumento, schermate e immagini TIFF dell'utente da e verso la chiavetta USB
  • Elimina i file selezionati

Analisi dello strato fisico 12G-SDI

Telaio richiesto: PHQX01E-3G

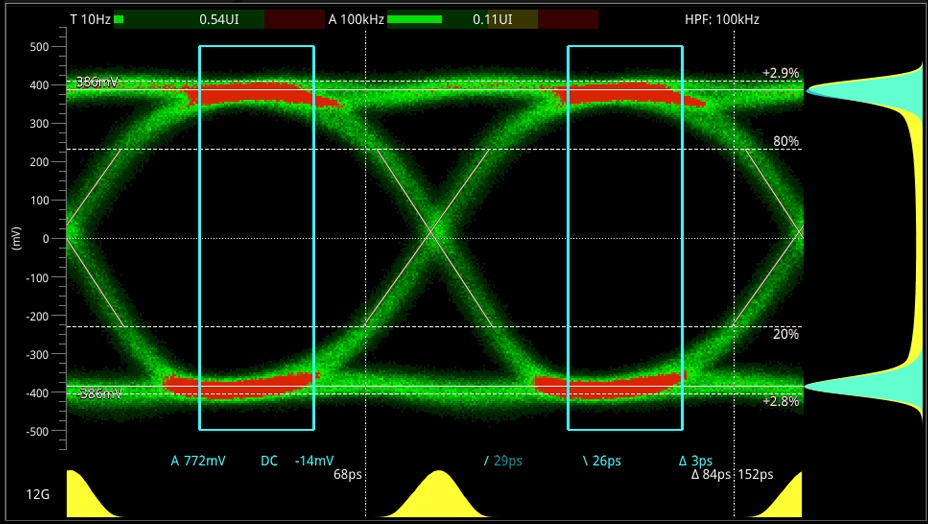

Schermata "Analisi dell'occhio" di SDI

Analisi SDI Eye

  • Real-Time Eye (RTE) per testare la conformità SMPTE con l'indicazione dell'offset DC
  • Misurazioni automatiche di: Livello DC, ampiezza, tempo di salita e discesa, superamento del tempo di salita e discesa, indicazione visiva del tempo di salita
  • Istogrammi di ampiezza e tempo
  • Occhi singoli o multipli con scelta di colore, sovrapposizione di calore e persistenza infinita
  • Termometri a jitter di temporizzazione e allineamento
  • Cursori di misurazione del tempo definibili dall'utente

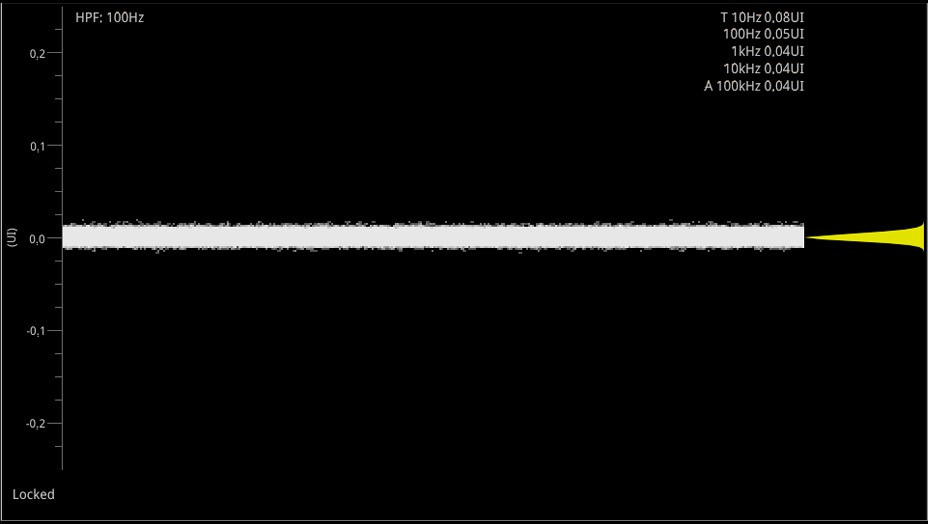

Schermata "Analisi del jitter SDI"

Analisi del Jitter SDI

  • Misure di jitter SMPTE in tempo reale fino a 10Hz
  • Filtri 10Hz, 100Hz, 1kHz, 1kHz, 10kHz, 100kHz
  • H, 2H, F, V Trigger
  • Controllo della persistenza da 'nessuno' a 'infinito'.
  • Modalità di persistenza infinita
  • +/- 0,25 a +/- 64 UI regolazione verticale della scala UI
  • Istogramma dell'ampiezza del jitter

Test SDI-Stress

Set di strumenti opzionale: PHQXO-SDI-STRESS

Schermata "Analisi avanzata dell'occhio"

Analisi oculare avanzata

  • Finestra di misura regolabile dall'utente
  • Cursori del tempo degli occhi (due)
  • Istogramma a finestra regolabile dall'utente (blu)
  • Lettura del cursore orario e delta temporale
  • Misurazione automatica dei tempi di transizione e delta del tempo di transizione
  • Misure in blu prese dalla finestra di misura regolabile dall'utente
  • Misura automatica dell'ampiezza con modalità o media breve

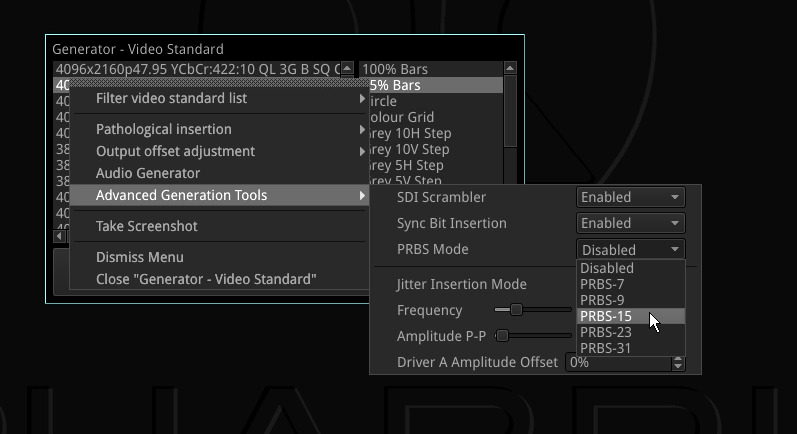

Schermata "Strumenti avanzati del generatore"

Strumenti del generatore Adv.

  • Controllo della frequenza di inserimento del jitter e dell'ampiezza
  • Scrambler SDI e bit di sincronizzazione Inserimento on/of
  • Strumento di inserimento di errori di bit SDI (BER)
  • Controllo dell'ampiezza del driver SDI +/-15%.
  • Controllo della pre-enfasi, tempo di salita/discesa
Schermata dell'analizzatore PRBS

Analizzatore PRBS

  • Indicazione dei dati ricevuti cumulativi PRBS e del tipo di PRBS
  • Generazione di PRBS-7, 9, 15, 23, 31
  • Errori cumulativi segnalati
  • Tasso di errore bit calcolato (BER)

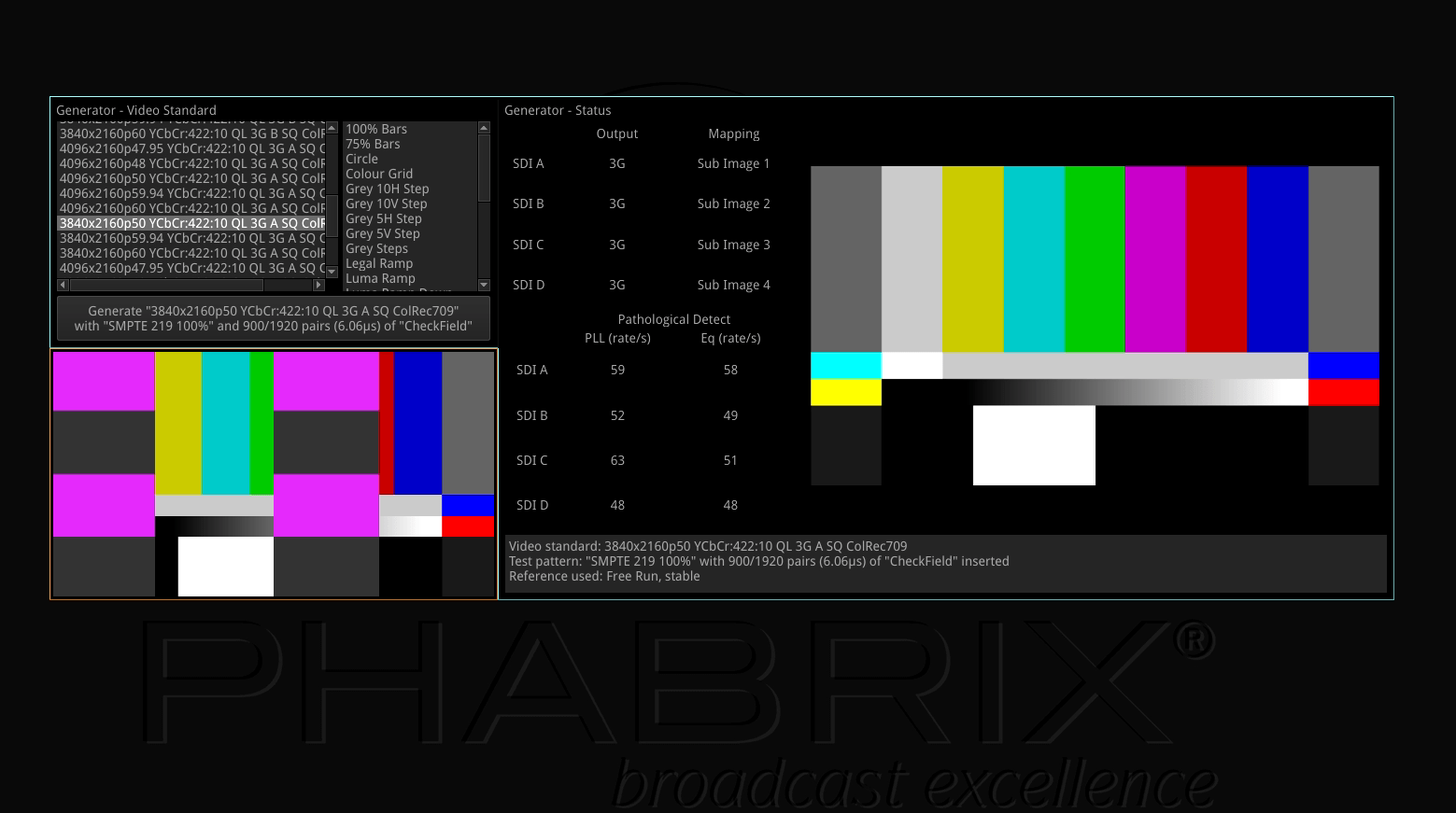

Schermata del rilevatore patologico

Rilevatore patologico

  • Indicazione dello stato del generatore di stato del generatore di pattern video che crea condizioni patologiche SDI
  • Indicazione dei tassi patologici PLL e EQ/secondo
  • Rilevamento su ogni link SDI attivo
  • Uscite GPI in tempo reale di rilevamento patologico per l'attivazione di apparecchiature esterne

Generazione audio e video

Set di strumenti opzionale: PHQXO-GEN

Schermata "Generazione video SDI"

Generazione video SDI

  • Generazione del segnale SDI 12G/6G/3G/1,5G 4K/UHD e 2K/HD SDI
  • Supporto per formati SDI a collegamento singolo, doppio e quadruplo. Divisione quadrata, 2SI, livello A & B
  • 422, 444, 4224 e 4444, formati YCbCr e RGB, 10/12 bit
  • Modelli di prova in movimento, importazione/visualizzazione di immagini TIFF
Schermata "Generazione audio SDI"

Generazione audio SDI

  • Scelta di toni fissi o scala cromatica - per aiutare l'identificazione del canale
  • Scelta di livelli fissi o di rampa - per facilitare l'identificazione del canale
  • Configurazione personalizzata del numero di gruppi e canali audio attivi
  • Controllo del guadagno del master
  • ST 2022-6: generazione audio a 32 canali, embedder a 128 canali
Schermata "Generazione patologica SDI"

Generazione patologica SDI

  • Modelli convenzionali di stress patologico SDI, Eq, PLL e CheckField
  • Nuovo modello di stress patologico combinato SMPTE proposto: Eq + PLL + barre di colore + orologio
  • Definire una combinazione percentuale di schemi patologici e convenzionali SMPTE o SDI fino al full frame
Schermata "Stato del generatore SDI"

Stato del generatore SDI

  • Conferma i dettagli dello standard video e del modello di test generati
  • Uscita BNC, uscita SFP e informazioni di mappatura dell'immagine secondaria/intera
  • Riferimento video, regolazione dell'offset di uscita e inserimento del jitter (con SDI-STRESS Toolkit opzionale) dettagli

Decoder Dolby e analizzatore di metadati

Set di strumenti opzionale: PHQXO-DOLBY

Schermata di Dolby Metadata Analyzer

Analizzatore di metadati Dolby

  • Visualizza i metadati Dolby E presenti nel flusso audio Dolby E o ED2 selezionato
  • Permette di controllare la corretta tempistica di Dolby E e ED2 incorporati nei payload SDI e 2022-6
  • Controlla che i metadati Dolby E siano stati creati correttamente per più programmi usando la visualizzazione dei metadati di facile lettura
  • Puoi scegliere di monitorare l'audio Dolby da una qualsiasi delle coppie/canali audio incorporati degli ingressi SDI, 2022-6 o 2110 o dall'ingresso AES
  • Rilevamento e visualizzazione degli errori CRC del flusso Dolby
Rilevamento Dolby nella schermata "Audio Metering"

Rilevamento Dolby nella misurazione dell'audio

  • Visualizza 16 misuratori audio insieme a indicatori di livello di picco e indicazione della correlazione delle coppie audio
  • I flussi Dolby E, Dolby D e Dolby D+ sono rilevati dal sistema con la presenza del flusso Dolby indicata in blu
  • Per un segnale SDI o 2022-6 che trasporta l'audio Dolby E incorporato, il numero di linea temporale Dolby E è anche visualizzato sotto il rilevatore, come valore assoluto o relativo al numero di linea ideale specificato per quello standard video
Schermata "Misurazione e stato del decodificatore Dolby"

Misurazione e stato del decoder Dolby

  • Quando il decoder Dolby E è selezionato come sorgente di misurazione (modalità 2110, SDI o 2022-6), la vista dell'analizzatore cambia per visualizzare gli 8 canali di audio Dolby E decodificato così come il downmix stereo 2.0
  • L'identificazione del canale del misuratore è configurata automaticamente dai metadati del programma Dolby
  • Visualizzazione della sorgente Dolby E, posizionamento della linea (SDI, 2022-6), livello del dialogo e sorgente del programma downmix

ST 2110 e ST 2022-6 Monitoraggio

Set di strumenti opzionale: PHQXO-IP-STND

Schermata "Rete IP SFP"

Rete IP SFP

  • Segnalazione della presenza di SFP, SFP MAC e indirizzi IP (indirizzo IP della fonte del flusso) e stato dell'interfaccia
  • Contatori di pacchetti Tx e Rx per l'indicazione dell'attività di traffico
  • Configurazione utente di indirizzi IP SFP, maschere e indirizzi gateway

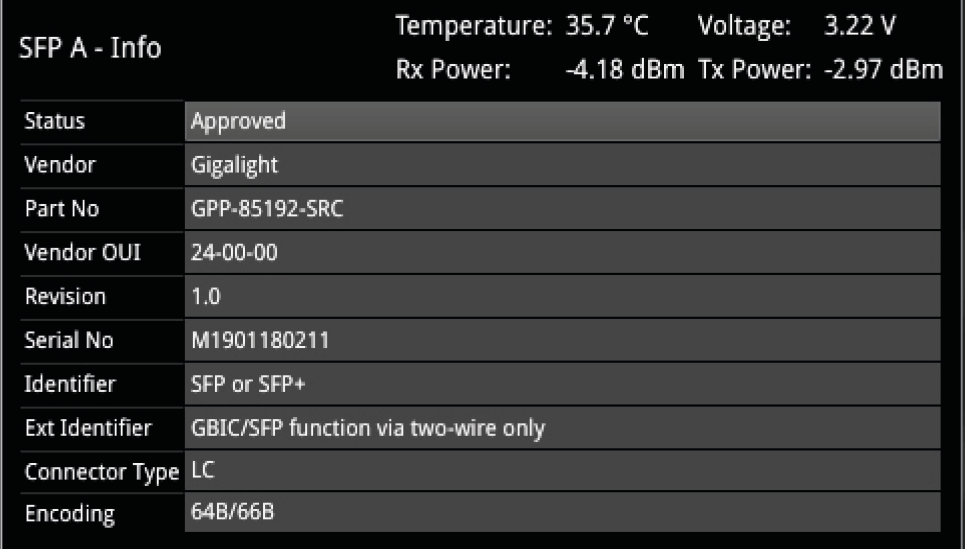

Schermata "Informazioni SFP"

Informazioni SFP

  • Informazioni di stato SFP per il monitoraggio della connessione fisica di rete
  • Indicazione del fornitore SFP e delle caratteristiche del laser
  • Potenza RX e TX per il debug della connettività in fibra ottica
Schermata "Ricezione IP"

Ricezione IP

  • Segnalazione dei flussi IP disponibili per il ricevitore e selezione dei flussi richiesti da parte dell'utente
  • Indicazione di Qx stato bloccato, Protocollo, Src e Dst IP e numeri di porta, SSRC, conteggio dei pacchetti, sequenza, carico utile ed errori CRC
  • Configurazione degli indirizzi IP di destinazione Multicast e successive richieste di adesione Multicast
2110: Schermata PTP a 2 porte

2110: 2 porte PTP

  • Controllo del dominio PTP e della modalità di comunicazione (multicast, ibrido senza negoziazione)
  • Indicazione dello stato della serratura
  • Informazioni sul Grandmaster, compreso il master ID e la fonte del tempo
  • Indicazione degli offset di frequenza e di fase stimati
  • Indicazione del traffico a uno o due passi
  • 2 seguaci PTP indipendenti
2110: Schermata di stato 2022-7

2110: 2022-7 Stato

  • Indicazione della salute di ST 2022-7 protezione senza soluzione di continuità
  • Avvertenza di ST 2022-7 mismatch di coppia di flusso
  • Avvisi di errori sui flussi e di errori sull'output ricostruito e sui tassi di errore/secondo
  • Misura relativa del Percorso Differenziale dei flussi su SFPB (Rete Blu) rispetto a SFPA (Rete Ambra)
  • Marcatori di classe A, B, C, D
2110: Schermata "Latenza del flusso IP"

2110: Latenza del flusso IP

  • Indicazione della latenza dei media
  • Tempistica relativa dei flussi audio e ANC con video
  • Indicazione del rapporto dei media sottostanti al PTP
  • Temporizzazione analogica esterna di riferimento con PTP
2110: Schermata di configurazione del formato

2110: Configurazione del formato

  • Allocazione configurabile dall'utente degli ID dei pacchetti ST 2110
  • Parametri di formato video configurabili dall'utente per i flussi ST 2110-20
  • I parametri del formato audio configurabili dall'utente per i flussi ST 2110-30 includono il tempo dei pacchetti e il conteggio dei canali
  • Rilevamento automatico del formato audio, del conteggio dei canali e del tempo dei pacchetti

AMWA NMOS

Set di strumenti opzionale: PHQXO-IP-STND

Schermata "Stato del ricevitore NMOS"

Stato del ricevitore NMOS

  • Qx/QxL/QxP Panoramica dello stato dei record Master Enable, RTP Enables e SDP del ricevitore per ogni interfaccia multimediale.
  • Disponibile nella vista 1/16 - si alterna con la vista SDP
  • Visualizzazione del Master, RTP e SDP di tutti i flussi Receiver
Schermata SDP del ricevitore NMOS

Ricevitore NMOS SDP

  • Qx/QxL/QxP visualizzazione del record SDP del ricevitore attivo
  • Evidenziazione del colore configurabile dall'utente per una migliore leggibilità
  • Il display si adatta con la configurazione del ricevitore NMOS doppio o singolo (mostrato doppio)
Schermata del ricevitore NMOS IS-05

Ricevitore NMOS IS-05

  • Qx/QxL/QxP visualizzazione dei parametri del ricevitore attivo IS-05
  • Schede individuali per la visualizzazione dei parametri IS-05 per ogni flusso di ricezione
  • Vista ad albero leggibile dall'uomo dell'IS-05 JSON con espansione/collasso per una rapida navigazione
  • Il display si adatta con la configurazione del ricevitore NMOS doppio o singolo (mostrato doppio)
Schermata di configurazione NMOS

Impostazione NMOS

  • Ricerca manuale, mDNS o DNS-SD del registro con DHCP
  • Segnalazione dello stato della registrazione e del dominio DNS
  • Configurazione indipendente del mittente e del ricevitore come endpoint NMOS singolo o doppio
  • Nodo NMOS Abilita/Disabilita
  • IS-09 Abilitazione/disabilitazione del dominio PTP
Schermata di configurazione del formato 2110

Impostazione del formato 2110

  • Confronto a colpo d'occhio delle impostazioni di formato automatico, SDP e manuale
  • Parametri di formato video configurabili dall'utente per i flussi ST 2110-20
  • I parametri del formato audio configurabili dall'utente per i flussi ST 2110-30/31 includono il tempo del pacchetto e il conteggio dei canali
  • Rilevamento automatico del formato audio, del numero di canali e del tempo del pacchetto

Misurazione del traffico di rete IP

PHQXO-IP-MEAS

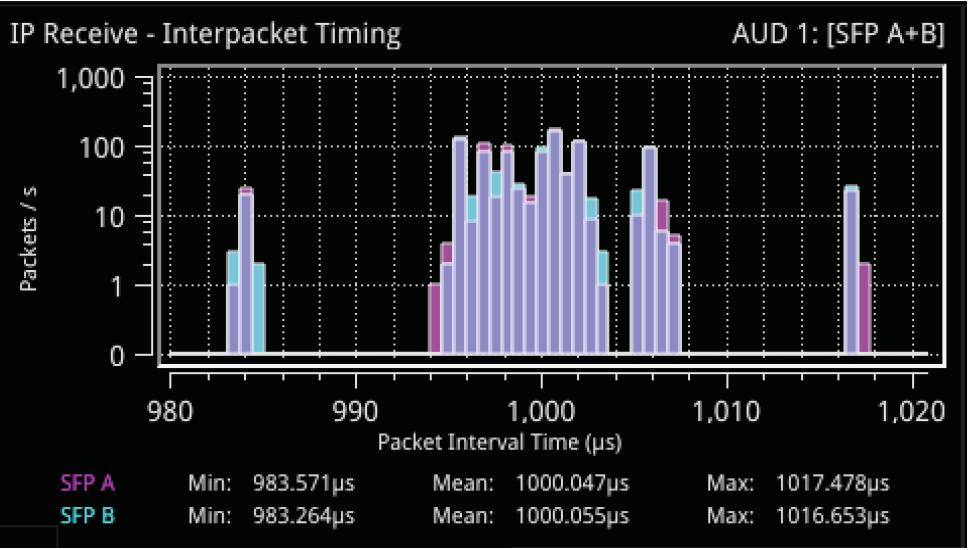

Schermata "Sincronizzazione tra pacchetti"

Temporizzazione a pacchetti

  • Streaming dei rapporti sulla salute utilizzando l'istogramma per visualizzare la distribuzione dei tempi di arrivo tra i pacchetti
  • Segnalazione simultanea di ST 2022-7 flusso primario e secondario
  • Conteggio dei pacchetti (log o scale lineari) mappati rispetto ai tempi di arrivo (μs)
  • Facile diagnosi della congestione con tempi di arrivo massimo, medio e minimo tra i pacchetti
Schermo ST 2110-21

ST 2110-21

  • ST 2110-21 misura del modello di compatibilità di rete (Cinst) e del modello di buffer virtuale del ricevitore (VRX)
  • Controllo da parte dell'utente della temporizzazione della lettura del buffer VRX
  • Controllo utente del tasso di drenaggio del tampone Cinst
Sincronizzazione multimediale avanzata - Schermata video

Timing avanzato dei media - Video

  • Tempo del primo pacchetto ricevuto di un frame (video timing)
  • Margine del buffer del ricevitore rispetto all'impostazione predefinita di TRO
  • Offset RTP del mittente
Sincronizzazione multimediale avanzata - Schermata "Latenza multimediale"

Timing avanzato dei media - Latenza dei media

  • Visualizzazione numerica delle misure di latenza media, minima e massima
  • Clock RTP misurati/s, timestamps/s e intervallo clocks/timestamp RTP
  • Visualizzazione numerica della misura della latenza relativa Video-Audio e ANC

Strumento PCAP 10G

Set di strumenti opzionale: PHQXO-IP-PCAP

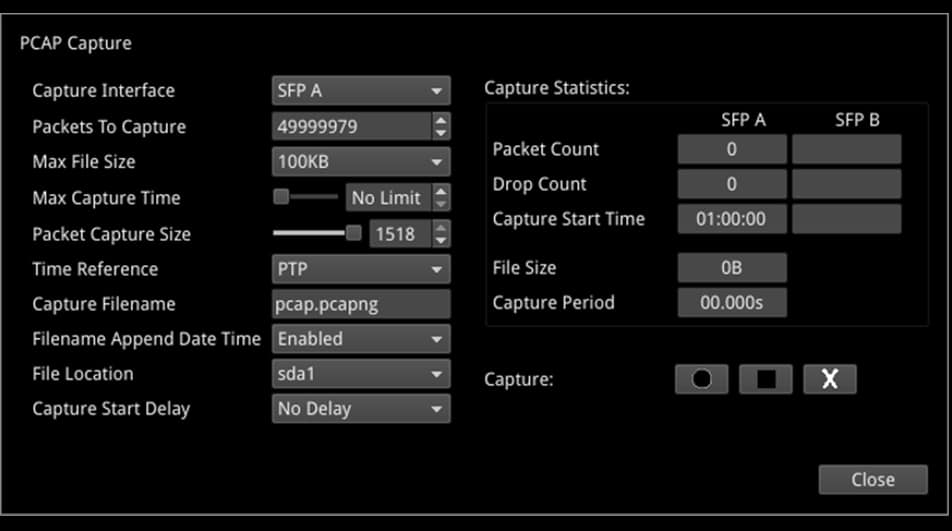

Schermata dello strumento PCAP 10G

Strumento PCAP 10G

  • Cattura a piena velocità a 10Gbps su una singola interfaccia, pacchetti back-to-back
  • Cattura i dati su una o entrambe le interfacce multimediali simultaneamente
  • Controllo da parte dell'utente della dimensione della cattura dei pacchetti - ad esempio carico utile completo o solo intestazioni con controllo da parte dell'utente della dimensione della cattura dei pacchetti (12-1518 ottetti)
  • Start-Stop manuale, Start-Stop automatico al momento specificato, Ritardo di avvio della cattura
  • Controlli utente per l'arresto automatico: numero di pacchetti, dimensione del file, durata
  • Salva su chiavetta USB con l'opzione di trasferimento del file del browser fuori dall'unità
  • 1GB PCAP dimensione massima del file

Generatore di profili a pacchetti

Set di strumenti opzionale: PHQXO-IP-NGT

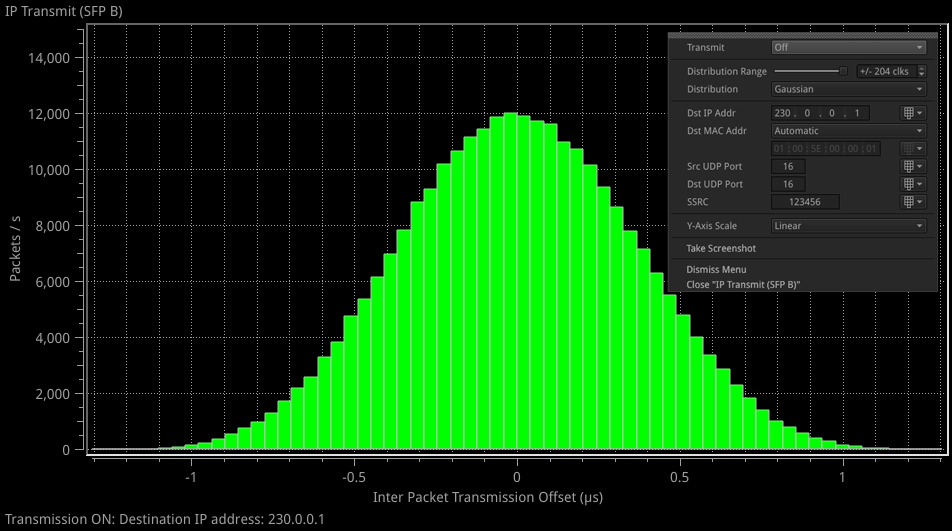

2022-6: Schermata “Trasmissione IP”

2022-6: Trasmissione IP

  • Configurazione degli indirizzi del flusso di trasmissione, numeri di porta e SSRC
  • Jitter tra i pacchetti sul flusso in uscita
  • Distribuzione gaussiana o uniforme
  • Controllo di flusso on/off

Visualizzazione e analisi ad alta gamma dinamica (HDR)

Set di strumenti opzionale: PHQXO-HDR

Schermata con evidenziazione a falsi colori

Evidenziazione del colore falso

  • Mappa del calore programmabile per evidenziare le zone di luminanza che forniscono una rapida identificazione di ombre, pelle o mezzitoni o riflessi speculari
  • 7 bande di sovrapposizione colore programmabili simultaneamente
  • Preimpostazioni per le gamme HDR e SDR più personalizzazione da parte dell'utente
Analizzatore: Schermata "Grafico CIE"

Analizzatore: Grafico CIE

  • CIE 1931 x,y display
  • Modalità a linea singola collegata al cursore
  • Panoramica e zoom
  • ITU-R BT. 709, BT. 2020 e ST 2086 gamut overlay
  • Visualizzazione delle coordinate del tooltip
  • Supporto per BT. 1886, BT. 2100 HLG e PQ, Sony S-Log3, SR Live
Schermata "HDR Waveform"

Forma d'onda HDR

  • Graticole di forma d'onda HDR con lendini (Cd/m2)
  • BT. 2408 marcatori bianchi diffusi
  • Supporto per BT. 1886, BT. 2100 HLG e PQ, Sony S-Log3, SR Live

Testimonianze dei clienti

AJA

AJA ha investito in più unità Qx , che utilizzerà per il T&M in ogni fase del processo produttivo, dalla ricerca e sviluppo iniziale fino al collaudo finale del prodotto. L'unità Qx consente una rapida diagnostica dei guasti, il monitoraggio della conformità e lo sviluppo dei prodotti, ed è la soluzione ideale per un settore in fase di transizione, in quanto supporta sia gli ambienti SD/HD/3G/6G/12-SDI sia IP ST 2110/2022-7/2022-6.

Per saperne di più

TVN

TVN Live Production è uno dei principali fornitori europei di servizi televisivi mobili e da oltre 35 anni si occupa di produzioni di grande rilievo, tra cui tornei di calcio e festival musicali. L’adozione di flussi di lavoro di produzione in Ultra-Alta Definizione (UHD) e High Dynamic Range (HDR) ha dato impulso all’ultimo investimento di TVN in apparecchiature di test, misurazione e monitoraggio.

Per saperne di più

Notélé

L'emittente belga in lingua francese Notélé ha acquistato un rasterizzatore Qx per monitorare un'ampia gamma di contenuti, tra cui la programmazione per non udenti e non udenti. Per il suo ultimo acquisto, l'azienda aveva bisogno di un rasterizzatore poliedrico che includesse tutti gli strumenti di monitoraggio avanzati necessari, oltre alla piena flessibilità operativa per la transizione ai flussi di lavoro di nuova generazione.

Per saperne di più

Specifiche tecniche

Formati supportati

Specifiche Valore
IP SMPTE 2110/2022-7 su 10G IP Opzionale
IP SMPTE 2022-6 su 10G IP Opzionale
Formati HD 3G/1.5G-SDI Standard
Formati 12G/6G/3G/1.5G-SDI UHD Opzionale
Analisi dello strato fisico di SDI Eye e Jitter Opzione di fabbrica

Opzioni hardware e software supportate

Specifiche Valore
Generatore audio/video (SDI, ST 2022-6) Opzionale
Set di strumenti per occhi e jitter Opzionale
Aggiornamento UHD/4K Opzionale (opzione SDI)
Set di strumenti di prova SDI-STRESS Opzionale
Analizzatore di vista dati con ispettore ANC Standard
Supporto HDR/WCG Opzionale
Analisi Dolby E Opzionale
IP ST 2022-6 Decap, ST 2110-20/30/31/40 Decap con ST 2022-7 e PTP Standard
Set di strumenti di misurazione del traffico di rete IP (ST 2110) Opzionale
Strumenti di generazione del traffico di rete IP (ST 2022-6) Opzionale
PCAP Opzionale

Ingressi/uscite video

Specifiche Valore
4 ingressi SDI, HD/3G, 75 Ohm terminato BNC Standard
2 x gabbie SFP+ MSA/NON-MSA (supporta interfacce SDI in rame a 12Gbps o in fibra ottica) Standard
4 uscite SDI, HD/3G, 75 Ohm BNC Standard
Supporto per 6G/12G SDI I/O Opzionale
Ingresso RTE™ Real-Time Eye (12G/6G/3G/HD-SDI) x 1 (ingresso SDI A) BNC Opzione di fabbrica

Ingressi/uscite IP Ethernet (accetta SFP generici)

Specifiche Valore
2 x SFP+ 10G Cages (supporta anche MSA/NON-MSA 12Gbps in rame o fibra SDI SFP) Standard
2 x gabbie SFP28 10/25G –

Ingressi/uscite audio

Specifiche Valore
I/O selezionabile 4 x 75 Ohm AES (presa tipo "D" ad alta densità a 26 pin ad alta densità) Standard
1 x uscita audio analogica stereo (presa tipo "D" ad alta densità a 26 pin ad alta densità) Standard
8 canali audio PCM 48kHz su HDMI e uscita SDI Instrument Standard

Interfaccia utente

Specifiche Valore
Uscita strumento HDMI, 1920 x 1080, 4:4:4 RGB, tipo A HDMI 1.4
Uscita strumento SDI 3Gbit, 1920 x 1080, 4:2:2 YCbCr BNC
ST 2110-20, ST 2110-30 instrument out, 1920 x 1080, 4:2:2 YCbCr –

Riferimento

Specifiche Valore
2 x 75 Ohm BNC ad alta impedenza ingresso di riferimento looping ad alta impedenza, tri-livello o B&B con blocco incrociato Standard
1 ingresso ref di terminazione Micro-BNC da 75 Ohm, Tri/B&B con blocco a croce –

Collegamento in rete e controllo

Specifiche Valore
10/100/1000 BASE-T Standard
8 x GPI bidirezionale (presa tipo "D" ad alta densità a 26 pin ad alta densità) Standard

Monitoraggio

Specifiche Valore
Cicalino interno Standard

Fattore di forma

Specifiche Valore
Dimensione/Peso 253 x 44 x 211 mm, 1,9 kg

Elettrico

Specifiche Valore
Consumo di energia 50W tipico, 70W max
Connettore di alimentazione XLR a 4 pin 12V nominale (10V-18V)
Adattatore di alimentazione CA 90-264VAC, 120W

Garanzia

Specifiche Valore
Garanzia (1 anno) Standard
Estensione di garanzia (3 - 5 anni) Opzionale

Informazioni sull'ordine

Qx Telaio (include PHQXO-SDI-STND)

Codice Descrizione
PHQX01-3G Qx Rasterizzatore 1U SD*/HD/2K SDI, solo analizzatore
PHQX01E-3G Qx Rasterizzatore SD*/HD/2K SDI 1U con Eye e Jitter, solo analizzatore
PHQXM-01E Qx Ripristino delle impostazioni di fabbrica per Eye/Jitter (per chassis PHQX01-3G )

Qx Opzioni software SDI

Codice Descrizione
PHQXO-UHD SDI 2K Extended + UHD/4K 4xHD/6G/4x3G/2x6G/12G-SDI
PHQXO-SDI-STRESS Set di strumenti per lo stress test 12G-SDI (richiede PHQX01E3G, PHQXO-UHD, PHQXO-GEN)
PHSFP-RT12-1310 SFP+ SM (10 km) LC non MSA, trasmissione a 1310 nm, Rx 1260–1620 nm 12G/6G/3G/HD/SD*-SDI

Qx Opzioni software SDI/IP

Codice Descrizione
PHQXO-GEN Generatore di segnali di prova SDI/2022-6 (il modello 2022-6 richiede l'PHQXO-IP-STND)
PHQXO-HDR HDR/WCG, CIE1931, mappa di calore HDR (PQ, HLG, S-Log3, SR Live)
PHQXO-DOLBY Decoder Dolby E, analizzatore di metadati, downmix LtRt/LoRo, metering

Qx Opzioni IP

Codice Descrizione
PHQXO-IP-STND 2022-6 Encap/Decap, 2110 Decap con 2022-7, doppio PTP, NMOS IS-04/05
PHQXO-IP-MEAS Misurazione IP 2110-21, istogrammi PIT, temporizzazione (richiede PHQXO-IP-STND)
PHQXO-IP-PCAP Strumento di acquisizione PCAP a velocità di linea 2x10 Gbps, max. 1 GB (richiede PHQXO-IP-STND)
PHQXO-IP-NGT 2022-6 Strumento per la generazione di traffico di rete IP (richiede PHQXO-IP-STND, PHQXO-GEN)
PHSFP-10GE-SR SFP+ 10GBASE-SR Ethernet MM 850 nm 300 m (richiede un'PHQXO-IP-STND)
PHSFP-10GE-LR SFP+ 10GBASE-LR Ethernet SM 1310 nm 10 km (richiede un PHQXO-IP-STND)

Qx Kit di montaggio

Codice Descrizione
PHQXC-1 Cavo di prova per misurazione oculare 12G-SDI 1 m
PHQXK1 Kit per il montaggio su rack da 19 pollici (1x Qx/QxL chassis)
PHQXK2 Kit di montaggio a rack da 19 pollici (2x Qx/QxL chassis)
PHQXK3 Kit di montaggio a rack da 9,5 pollici (1x Qx/QxL chassis)

Qx Estensione di garanzia

Codice Descrizione
PHQX01-3YEAR PHQX01: Estensione della garanzia da 1 a 3 anni (escluso SFP)
PHQX01-5YEAR PHQX01: Estensione della garanzia da 1 a 5 anni (esclusi gli SFP)
PHQX01E-3YEAR PHQX01E: estensione della garanzia da 1 a 3 anni (escluso SFP)
PHQX01E-5YEAR PHQX01E: Estensione della garanzia da 1 a 5 anni (escluso SFP)

* Un anno di garanzia inclusa come standard

Contattateci per i nostri sconti su stock ex-giocatori e ricondizionati

Sei pronto a rivoluzionare il tuo kit di strumenti di test e misurazione?
