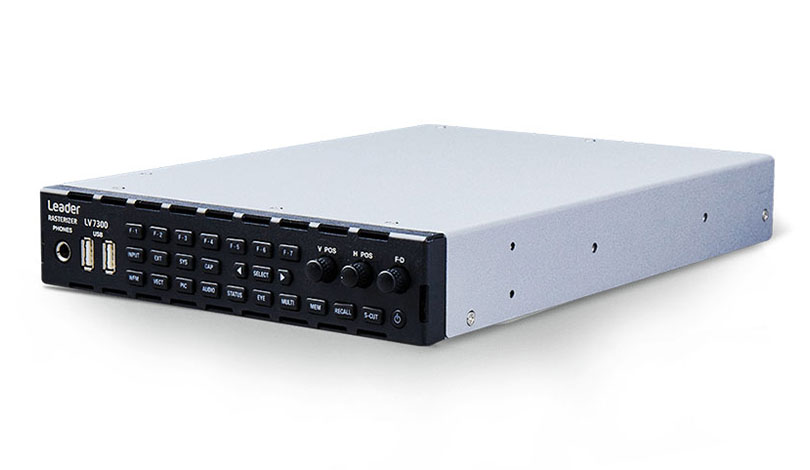

RGB

• Sovrapposizione: Sovrappone i segnali dei componenti
• Parata: Visualizza i segnali dei componenti uno accanto all'altro
• Intervallo di blanking: I periodi di blanking H e V possono essere mascherati.
• Selezione linea: Visualizza la linea selezionata
• Guadagno variabile:
  Guadagno x1 ×0,2 a ×2,0
  Guadagno x5 ×1,0 a ×10,0
  Guadagno x10 ×2,0 a ×10,0

Ycbcr

• Sovrapposizione: Sovrappone i segnali dei componenti
• Parata: Visualizza i segnali dei componenti uno accanto all'altro
• Intervallo di blanking: I periodi di blanking H e V possono essere mascherati.
• Selezione linea: Visualizza la linea selezionata
• Guadagno variabile:
  Guadagno x1 ×0,2 a ×2,0
  Guadagno x5 ×1,0 a ×10,0
  Guadagno x10 ×2,0 a ×10,0

Composito

• Sovrapposizione: Sovrappone i segnali dei componenti
• Parata: Visualizza i segnali dei componenti uno accanto all'altro
• Intervallo di blanking: I periodi di blanking H e V possono essere mascherati.
• Selezione linea: Visualizza la linea selezionata
• Guadagno variabile:
  Guadagno x1 ×0,2 a ×2,0
  Guadagno x5 ×1,0 a ×10,0
  Guadagno x10 ×2,0 a ×10,0

Segnale di riferimento analogico

• Sistemi SDI compatibili Può essere visualizzato per SD, HD, 3G-A e 3G-B-DL

Vectorscope

• Guadagno: ×1, ×5, IQ-MAG
• Scala:
  Tipo AUTO, ITU-R BT.601, ITU-R BT.709, DCI, ITU-R BT.2020
  Barra dei colori Saturazione 75 %, 100 %
  Asse IQ Mostra o nascondi
• Visualizzazione del marcatore vettoriale

5BAR RGB GAMUT

• Funzione: Converte un segnale SDI in valori Y, R, G, B e compositi, quindi visualizza i cinque livelli di picco.
• Livello di errore: In base alle soglie di errore di gamut, errore di gamut composito e errore di luminanza.

Istogramma

• Visualizzazione dell'istogramma: Visualizza gli istogrammi Y, R, G e B.

Tabella dei colori CIE

• Standard di visualizzazione: CIE1931 (visualizzazione xy), CIE1976 (visualizzazione u'v')
• Tipo di display: Visualizzazione del diagramma di cromaticità, visualizzazione della temperatura del colore
• Modalità di visualizzazione:
  Visualizzazione del diagramma di cromaticità
  Visualizzazione della luminanza, visualizzazione del colore
• Visualizzazione della temperatura del colore Visualizzazione della luminanza:
  Colorimetria ITU-R BT.601 (525), ITU-R BT.601 (625), BT.709, DCI, ITU-R
  BT.2020

Vista dell'immagine

• Mappatura del livello: Mappatura del livello del nero a 0 (8 bit), valore del codice SDI (quando si riceve RGB a 10 bit) da 1024 a 255 (8 bit)
• Dimensioni di visualizzazione: Ridotto, dimensione reale, ×2 (4K non supportato), full frame (4K non supportato)
• Regolazione della qualità e selezione del colore:
  Luminosità, contrasto, guadagno RGB, polarizzazione RGB, guadagno croma,
  visualizzazione monocromatica (guadagno RGB, polarizzazione RGB, guadagno croma non validi)

Errore di gamma 5BAR

• Indicazione di errore: Visualizza i marcatori nelle aree dell'errore di gamut e dell'errore di livello.

SCTE-104

• • Funzione: Monitoraggio dei messaggi SCTE-104
  • Supportato: Standard SMPTE 2010, ANSI/SCTE 104

Cinelite

• • Funzione: I livelli video vengono visualizzati numericamente.
  • f Visualizzazione stop (non supportata sul SER23):
    Visualizza i valori di stop relativi a un punto di riferimento
    Impostazione in riferimento a un oggetto con una riflettanza del 18%
    f Correzione gamma stop
  • Display HDR (SER23)

Visualizzazione delle didascalie chiuse

• • Funzione: È possibile decodificare e visualizzare i sottotitoli CEA-608, CEA-708, Teletext e OP47 sovrapposti al segnale SDI.

V-Chip

• • Display V-Chip

Grafico a barre audio

Segnale di ingresso: Audio incorporato SDI

Registro eventi

• Funzione: Registra gli errori rilevati, gli eventi, come la commutazione dello strumento
  tra i segnali di ingresso, e i timestamp.
• Capacità del registro: Fino a 1000 eventi
• Modalità di sovrascrittura dell'uscita dati, arresto dopo 1.000 eventi

Scarico dati

• Formato di visualizzazione: Visualizza la sequenza di dati seriali o visualizza ogni componente a colori
  separatamente.
• Selezione linea: Visualizza la linea selezionata
• Selezione campione: Visualizza il campione selezionato
• Funzione di salto: Salto a un EAV o a un SAV
• Uscita dati: Uscita testo su memoria USB

Differenza di fase e di tempo

• Funzione: Visualizza la differenza di fase tra un segnale di riferimento e
  un segnale SDI in modo numerico e grafico.
• Segnale di riferimento: SDI / Segnale di sincronizzazione esterno, PTP (SER05/SER06) (*1)
  RTP, Segnale di sincronizzazione esterno (BB), FPT (SER06) *1 Conforme solo a SMPTE ST 2110

Indicazione di stato

• Rilevamento del segnale
• Visualizza il formato del segnale video
• Visualizzazione della deviazione di frequenza (non visualizzata per i segnali IP)
• Visualizzazione della lunghezza del cavo equivalente (non visualizzata per i segnali IP)
• Visualizzazione del conteggio degli errori
• Rilevamento degli errori video

Visualizzazione dei pacchetti SR Live

• Visualizzazione dell'analisi SR Live Metadeta

Funzione di cattura

• Cattura dello schermo: Sono presenti una funzione di cattura dello schermo per catturare lo schermo come immagine fissa e una funzione di cattura dei fotogrammi per catturare 16 fotogrammi di dati.
• Cattura dei fotogrammi: È presente una funzione di cattura dei fotogrammi che consente di catturare 16 fotogrammi dei segnali SDI. Esistono due metodi: uno è quello di importarli manualmente e l'altro è quello di acquisirli automaticamente quando si verifica un errore.
  * Quando si verifica un errore, viene acquisito solo un fotogramma.

Vista cattura fotogrammi

• Funzione: È possibile ricercare i dati acquisiti dalla funzione di acquisizione dei fotogrammi, ricercare gli errori ed esportare in formato CSV.

Funzionamento del pannello a sfioramento

• Eccellente operatività: LV5600 adotta un pannello full HD da 7 pollici con funzione touch panel.

Browser web

• Controllato in remoto da un browser Web su un PC tramite una connessione Ethernet e utilizzato per eseguire misure automatiche tramite TELNET o FTP.

Funzionamento del mouse

• Tutte le operazioni sono possibili semplicemente collegando il mouse.

Display multilingue, di stato e surround

• Sono ora disponibili la visualizzazione Lissajous, la visualizzazione surround, il mute, il rilevamento degli errori di clip, ecc. È inoltre possibile la visualizzazione di varie analisi e la visualizzazione simultanea di 8 canali da un segnale SDI e di 4 canali da 2 segnali SDI.
• Audio incorporato
  SMPTE ST 299, SMPTE ST 272, 48 kHz/24 bit/L-PCM
  * Condizione di sincronizzazione Deve essere sincronizzato al clock video. Tutti i segnali SDI devono essere sincronizzati.

Sincronizzazione labiale (ritardo AV)

• Misura la differenza di tempo tra il segnale SDI e il segnale audio digitale con un TSG Leader che supporta la sincronizzazione labiale. Visualizza i risultati in forma numerica e grafica.
• *I modelli STG non realizzati da Leader possono essere supportati specificando l'impostazione del segnale video e del segnale audio.

Zona HDR

• Visualizzazione della zona HDR: La distribuzione della luminanza dell'area HDR può essere facilmente confermata colorando l'area SDR in monocromia e l'HDR con un colore in base alla luminosità.
• Misurazione del punto HDR: Il reticolo può essere spostato liberamente. È possibile misurare fino a 3 punti contemporaneamente
• Standard approvato
  ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
  Corrisponde a tutti gli ingressi SDI tranne SD.

Forma d'onda HDR

• Visualizzazione della forma d'onda HDR
• Misurazione di punti HDR:
  Il reticolo può essere spostato liberamente.
  È possibile misurare fino a 3 punti contemporaneamente.
• Standard approvato
  ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
  Corrisponde a tutti gli ingressi SDI tranne SD.

Opzione TSG

• Schema di uscita: barra colore 100%, barra colore 75%, barra colore HD multiformato *1, barra colore 4K multiformato *1, raster colore, gamma, tratteggio incrociato, 10 passi, lampada limite, campo di controllo, schema di sincronizzazione labiale (è richiestoLV5600-SER03), barra colore HDR (è richiestoLV5600-SER23) *1
• Scorrimento *2
  Direzione: Otto direzioni (su, giù, sinistra, destra e loro combinazioni)
  Velocità: Intervallo e unità Per fotogramma (campo) da 4 a 124 punti, in passi di 4 punti
• Scatola mobile *2: ON / OFF
  Colori: BIANCO / GIALLO / CIANO / VERDE / MAGENTA / ROSSO / BLU / NERO
  Velocità: da 1 a 3
• Audio incorporato
  *1 Non può essere impostato nel formato orizzontale da 4096 e 2048 pixel.
  *2 È possibile attivare lo scorrimento o lo spostamento del riquadro.

Assistenza alla messa a fuoco automatica

• Si tratta di una funzione di rilevamento della messa a fuoco che realizza un nuovo algoritmo basato sulla tecnologia di super risoluzione non lineare.
• La sensibilità può essere selezionata tra 5 livelli in base alla scena video.

Assistenza alla messa a fuoco - Modalità sensibile

• Funzione di assistenza alla messa a fuoco al buio

Layout personalizzabile

• Vari elementi come la visualizzazione di forme d'onda di segnali video, forme d'onda vettoriali e immagini di segnali di ingresso possono essere disposti in qualsiasi posizione con le dimensioni preferite dall'utente. È possibile visualizzare contemporaneamente più segnali di ingresso, fino a 4 ingressi, oppure visualizzare un segnale di ingresso su più schermi.

Layout personalizzabile - Continua

• Scambio di vettori e audio

Assegnazione del display

• 1 I segnali di ingresso SDI da 1 a 4 terminali di ingresso possono essere assegnati ai canali di visualizzazione da A a D.

Assegnazione del display - Continua

• Ad esempio, la visualizzazione del segnale in ingresso all'ingresso SDI 1 come forma d'onda video component può essere visualizzata sul canale A del display e la forma d'onda video composita può essere visualizzata sul canale B del display.

Layout migliorato

• Il layout avanzato è una funzione estesa che consente di disporre simultaneamente su un unico schermo le schermate di misura di un massimo di quattro canali
  in modalità simulata.

Display ID, Iris, Tally

• I terminali di comunicazione seriale RS-422/485 consentono di visualizzare l'ID della telecamera e il tally. È possibile anche la commutazione rapida della visualizzazione del tally da parte del terminale remoto.

Formato della tabella di corrispondenza per opzione

ID carico utile 4K

• Visualizzazione dello stato dell'ID del carico utile 4K come 12G / 6G / 3G

Stato 4K

• Modalità di stato 4K
• ※ Sono supportatiLV5600 e LV7600

Immagine 4K - Modalità punto per punto

• Immagine reale 4K

Confronto tra fasi 4K

• 4K Quad Link differenze di fase tra i link
• ※ Sono supportatiLV5600 e LV7600

Confronto tra le fasi 4K - Continua

• 4K Quad Link differenze di fase tra il riferimento esterno e i link
• ※ Sono supportatiLV5600 e LV7600

Vettorscopio compatibile con BT.2020

• Visualizzazione simultanea della scala vettoriale compatibile con BT.2020/BT.709

Vettorscopio esteso

• Vettore RGB e vettore YCbCr
