Rastériseurs

LV7300

4K | 12G-SDI | 3G-SDI | HD-SDI | SD-SDI | HDR

ZEN Série
Instrument compact spécialement conçu pour les signaux vidéo SDI

Un rasteriseur compact sans compromis sur les performances, prenant en charge les signaux SDI jusqu'à 12G.

Le rastériseur LV7300 1U demi-rack est compact sans sacrifier les performances. Il prend en charge les signaux SDI de SD à 12G.

Les affichages de forme d'onde, de vecteur, d'image et d'audio permettent d'effectuer des mesures simples mais complètes et de contrôler la qualité de la gamme la plus large de formats audio et vidéo. L'affichage de l'état vous permet d'évaluer les erreurs et la stabilité du système à l'aide de journaux d'événements et de graphiques à long terme. L'audio intégré aux signaux SDI peut être affiché sur les écrans de niveau, de Lissajous et d'état.

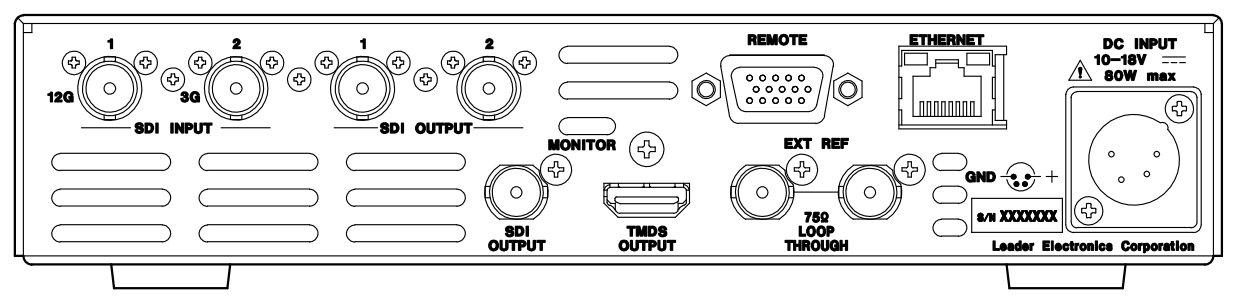

Le site LV7300 dispose d'une entrée d'alimentation en courant continu, ce qui permet de l'utiliser dans des endroits où l'alimentation en courant alternatif n'est pas disponible.

LV7300

Caractéristiques principales

Prise en charge de divers signaux d'entrée

Il prend en charge les signaux SD-SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI à liaison unique, 4K 3G-SDI à liaison double.

Différents types de signaux vidéo, ainsi qu'une variété d'affichages tels que l'affichage de la forme d'onde du signal vidéo, l'affichage vectoriel, l'affichage d'images, l'affichage 5 BAR, la qualité du signal vidéo (QoE), l'erreur de gel, l'erreur noire, la détection de l'erreur de gamme, etc. font partie de l'équipement standard.

Mise en page personnalisable

Divers éléments tels que les formes d'onde des signaux vidéo, les formes d'onde vectorielles et les images des signaux d'entrée peuvent être disposés dans n'importe quelle position et dans la taille de votre choix.

Focus Assist

Il s'agit d'une fonction de détection de la mise au point qui réalise un nouvel algorithme basé sur la technologie de super résolution non linéaire. Les détails de la mise au point peuvent être détectés avec une grande sensibilité, même avec des images à faible contraste, qui étaient traditionnellement difficiles à détecter. En outre, la sensibilité peut être sélectionnée sur 5 niveaux en fonction de la scène vidéo.

Fonction 3D-LUT

En chargeant un fichier cube 3D-LUT, la 3D-LUT peut être convertie en temps réel pour prendre en charge diverses mesures et sorties de conversion (l'option SER23 est requise).

Suivi HDR

En plus du HLG et du PQ prévus par ITU-R BT.2100, il est possible de contrôler le niveau du signal HDR correspondant à S-log3 et de gérer le niveau à la luminance supposée (Nits) dans un écran prenant en compte l'OOTF.

La forme d'onde du signal vidéo affiche l'échelle HDR en même temps que l'échelle IRE. Dans l'affichage de la zone cinématique, la distribution de la luminance de la zone HDR peut être facilement confirmée en affichant la zone SDR en monochrome et la zone HDR avec une couleur en fonction de la luminosité.

TALLY

Les bornes de communication série RS-422/485 permettent d'afficher l'identifiant de la caméra et le tally. La commutation rapide de l'affichage du tally par le terminal distant est également possible.

Prise en charge de la gamme complète de SDR

Prise en charge de l'affichage de la forme d'onde, du vecteurscope, de la carte CIE, de l'histogramme, de CineLite, de CineZone, et d'une gamme complète de capture de fichiers DPX et TIFF.

Prise en charge de l'affichage des fausses couleurs

L'affichage des fausses couleurs peut être ajouté aux images, ce qui permet de déterminer facilement les tons clairs, les tons de la peau humaine, le gris 18 %, les noirs, etc.

Ensembles d'outils

Moniteur de forme d'onde

Écran RVB

RVB

  • Superposition : Superposition des signaux des composants
  • Parade : Affiche les signaux des composants côte à côte
  • Intervalle de suppression : Les périodes de suppression H et V peuvent être masquées.
  • Sélection de ligne : Affiche la ligne sélectionnée
  • Gain variable :
    Gain x1 ×0,2 à ×2,0
    Gain x5 ×1,0 à ×10,0
    Gain x10 ×2,0 à ×10,0
Écran Ycbcr

Ycbcr

  • Superposition : Superposition des signaux des composants
  • Parade : Affiche les signaux des composants côte à côte
  • Intervalle de suppression : Les périodes de suppression H et V peuvent être masquées.
  • Sélection de ligne : Affiche la ligne sélectionnée
  • Gain variable :
    Gain x1 ×0,2 à ×2,0
    Gain x5 ×1,0 à ×10,0
    Gain x10 ×2,0 à ×10,0
Écran composite

Composite

  • Superposition : Superposition des signaux des composants
  • Parade : Affiche les signaux des composants côte à côte
  • Intervalle de suppression : Les périodes de suppression H et V peuvent être masquées.
  • Sélection de ligne : Affiche la ligne sélectionnée
  • Gain variable :
    Gain x1 ×0,2 à ×2,0
    Gain x5 ×1,0 à ×10,0
    Gain x10 ×2,0 à ×10,0
Écran « Signal de référence analogique »

Signal de référence analogique

  • Systèmes SDI compatibles Peuvent être affichés pour la SD, la HD, la 3G-A et la 3G-B-DL

Vectorscope

Écran du vecteurscope

Vectorscope

  • Gain : ×1, ×5, IQ-MAG
  • Échelle :
    Type AUTO, ITU-R BT.601, ITU-R BT.709, DCI, ITU-R BT.2020
    Saturation de la barre de couleurs 75 %, 100 %
    Axe IQ Afficher ou masquer
  • Afficheur de marqueurs vectoriels
Écran 5BAR RGB GAMUT

5BAR RGB GAMUT

  • Fonction : Convertit un signal SDI en valeurs Y, R, G, B et composite, puis affiche les cinq niveaux de crête.
  • Niveau d'erreur : Basé sur les seuils d'erreur de gamut, d'erreur de gamut composite et d'erreur de luminance.
Écran « Histogramme »

Histogramme

  • Affichage de l'histogramme : Affiche les histogrammes Y, R, G et B.
Écran du nuancier CIE

Nuancier CIE

  • Norme d'affichage : CIE1931 (affichage xy), CIE1976 (affichage u'v')
  • Type d'affichage : Affichage du diagramme de chromaticité, affichage de la température de couleur
  • Mode d'affichage :
    Affichage du diagramme de chromaticité
    Affichage de la luminance, affichage des couleurs
  • Affichage de la température de couleur Affichage de la luminance :
    Colorimétrie ITU-R BT.601 (525), ITU-R BT.601 (625), BT.709, DCI, ITU-R
    BT.2020


Écran « Affichage des images »

Vue d'ensemble

  • Mappage du niveau : Mappage du niveau de noir sur 0 (8 bits), valeur du code SDI (lors de la réception de RVB 10 bits) 1024 à 255 (8 bits).
  • Tailles d'affichage : Réduit, taille réelle, ×2 (4K non pris en charge), plein cadre (4K non pris en charge)
  • Réglage de la qualité et sélection des couleurs :
    Luminosité, contraste, gain RVB, biais RVB, gain chromatique,
    affichage monochrome (gain RVB, biais RVB, gain chromatique non valides)
Écran d'erreur de gamme 5BAR

5BAR Erreur de gamme

  • Indication d'erreur : Affiche des marqueurs dans les zones d'erreur de gamut et d'erreur de niveau.
Écran SCTE-104

SCTE-104

  • Fonction : Surveillance des messages SCTE-104
  • Prise en charge : Norme SMPTE 2010, ANSI/SCTE 104
Écran Cinelite

Cinélite

  • Fonction : Les niveaux vidéo sont affichés numériquement.
  • f Affichage de l'arrêt (non pris en charge par le SER23) :
    Affiche f les valeurs d'arrêt par rapport à un point de référence
    Réglé par rapport à un objet ayant une réflectance de 18%
    f Correction gamma de l'arrêt
  • Affichage HDR (SER23)
Écran d'affichage des sous-titres codés

Affichage des sous-titres codés

  • Fonction : Les sous-titres codés CEA-608, CEA-708, le télétexte, les sous-titres OP47 superposés au signal SDI peuvent être décodés et affichés.
Écran V-Chip

V-Chip

  • Écran V-Chip

Audio

Écran « Barre graphique audio »

Diagramme à barres audio

Signal d'entrée : SDI audio intégré

Statut

Écran « Journal des événements »

Journal des événements

  • Fonction : Enregistre les erreurs détectées, les événements, tels que le passage de l'instrument
    entre les signaux d'entrée, et les horodatages.
  • Capacité d'enregistrement : Jusqu'à 1000 événements
  • Mode d'écrasement de la sortie de données, arrêt après 1 000 événements
Écran « Data Dump »

Collecte de données

  • Format d'affichage : Affiche la séquence de données en série ou affiche chaque composante couleur
    séparément.
  • Sélection de ligne : Affiche la ligne sélectionnée
  • Sélection de l'échantillon : Affiche à partir de l'échantillon sélectionné
  • Fonctionnalité de saut : Saut vers un VAE ou un SAV
  • Sortie de données : Sortie de texte vers la mémoire USB
Écran « Différence de phase et de synchronisation »

Différence de phase et de temps

  • Fonction : Affiche la différence de phase entre un signal de référence et
    un signal SDI sous forme numérique et graphique.
  • Signal de référence : SDI / signal de synchronisation externe, PTP (SER05/SER06) (*1)
    RTP, signal de synchronisation externe (BB), FPT (SER06) *1 Conforme uniquement à la norme SMPTE ST 2110
Écran d'indication d'état

Indication d'état

  • Détection du signal
  • Affiche le format du signal vidéo
  • Affichage de l'écart de fréquence (non affiché pour les signaux IP)
  • Affichage de la longueur équivalente du câble (non affiché pour les signaux IP)
  • Affichage du nombre d'erreurs
  • Détection des erreurs vidéo
Écran d'affichage des paquets SR Live

Affichage du paquet SR en direct

  • Affichage de l'analyse SR Live Metadeta

Autres

Écran « Fonction de capture »

Fonction de capture

  • Capture d'écran : La fonction de capture d'écran permet de capturer l'écran d'affichage en tant qu'image fixe et la fonction de capture d'images permet de capturer 16 images de données.
  • Capture d'images : La fonction de capture d'images permet de capturer 16 images des signaux SDI. Il existe deux méthodes : l'une consiste à les importer manuellement et l'autre à les prendre automatiquement en cas d'erreur.
    * Une seule image est capturée en cas d'erreur.
Écran « Capture d'image »

Cadre Capture Vue

  • Fonction : Il est possible de rechercher des données capturées par la fonction de capture d'images, de rechercher des erreurs et d'exporter des données au format CSV.
Écran de commande à écran tactile

Fonctionnement de l'écran tactile

  • Excellente opérabilité : Le site LV5600 est équipé d'un écran Full HD de 7 pouces avec fonction tactile.
Écran du navigateur Web

Navigateur web

  • Contrôlé à distance à partir d'un navigateur Web sur un PC via une connexion Ethernet, et utilisé pour effectuer des mesures automatiques à l'aide de TELNET ou FTP.
Écran de commande de la souris

Fonctionnement de la souris

  • Toutes les opérations sont possibles en connectant simplement la souris.

Analyse de l'audio embarqué

SER20

Écran d'affichage « Multi-Lissajous », « État » et « Environnement »

Multi-Lissajous, affichage de l'état et de l'environnement

  • L'affichage Lissajous, l'affichage surround, le mute, la détection d'erreur de clip, etc. sont désormais disponibles. L'affichage de diverses analyses est également possible, et l'affichage simultané de 8 canaux à partir d'un signal SDI et de 4 canaux à partir de 2 signaux SDI est possible.

  • audio intégrées : SMPTE ST 299, SMPTE ST 272, 48 kHz/24 bits/L-PCM
    * Condition de synchronisation : doit être synchronisé sur l'horloge vidéo. Tous les signaux SDI doivent être synchronisés.
Écran « Lip Sync » (délai audio-vidéo)

Synchronisation labiale (délai AV)

  • Mesure la différence de temps entre le signal SDI et le signal audio numérique avec un TSG Leader qui prend en charge la synchronisation labiale. Affiche les résultats sous forme numérique et graphique.
  • *Les motifs STG non réalisés par Leader peuvent être pris en charge en spécifiant le réglage du signal vidéo et le réglage du signal audio.

Mesure HDR

SER23

Écran « HDR Zone »

Zone HDR

  • Affichage de la zone HDR : La distribution de la luminance de la zone HDR peut être facilement confirmée en colorant la zone SDR en monochrome et la zone HDR avec une couleur correspondant à la luminosité.
  • Mesure ponctuelle HDR : le réticule peut être déplacé librement. Il est possible de mesurer jusqu'à 3 points simultanément.
  • Norme approuvée
    ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
    Elle correspond à toutes les entrées SDI sauf SD.
Écran « Forme d'onde HDR »

Forme d'onde du HDR

  • Affichage de la forme d'onde HDR
  • Mesure ponctuelle HDR :
    Le réticule peut être déplacé librement.
    Il est possible de mesurer jusqu'à 3 points simultanément
  • Norme approuvée
    ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
    Elle correspond à toutes les entrées SDI sauf SD.

Fonction générateur SDI

SER24

Écran « Options » de TSG

Option TSG

  • Modèle de sortie : barre de couleur 100%, barre de couleur 75%, barre de couleur multiformat HD *1, barre de couleur multiformat 4K *1, trame de couleur, gamma, hachures, 10 étapes, lampe de contrôle, champ de contrôle, modèle de synchronisation labiale (LV5600-SER03 est nécessaire), barre de couleur HDR (LV5600-SER23 est nécessaire) *1
  • Défilement *2
    Direction : huit directions (haut, bas, gauche, droite et leurs combinaisons)
    Vitesse : plage et unité par image (champ) : de 4 à 124 points, par incréments de 4 points
  • Moving Box *2: ON / OFF
    Couleurs : BLANC / JAUNE / CYAN / VERT / MAGENTA / ROUGE / BLEU / NOIR
    Vitesse : 1 à 3

  • audio intégrées *1 Ce paramètre ne peut pas être défini dans les formats horizontaux de 4 096 et 2 048 pixels.
    *2 Il est possible d'activer soit le défilement, soit la boîte mobile.

Fonction d'aide à la mise au point

SER25

Écran d'aide à la mise au point automatique

Assistance automatisée à la mise au point

  • Il s'agit d'une fonction de détection de la mise au point réalisant un nouvel algorithme basé sur la technologie de super résolution non linéaire.
  • La sensibilité peut être sélectionnée parmi 5 niveaux en fonction de la scène vidéo.
Écran « Focus Assist - Mode sensible »

Focus Assist - Mode sensible

  • Fonction d'aide à la mise au point dans l'obscurité

Fonction de mise en page personnalisée

SER26

Écran de mise en page personnalisable

Mise en page personnalisable

  • Divers éléments tels que l'affichage des formes d'onde des signaux vidéo, les formes d'onde de l'affichage vectoriel et les images des signaux d'entrée peuvent être disposés dans n'importe quelle position selon la taille préférée de l'utilisateur. Des signaux d'entrée multiples (jusqu'à 4 entrées) peuvent être affichés simultanément, ou un signal d'entrée peut être affiché sur plusieurs écrans.
Mise en page personnalisable - Suite de l'écran

Mise en page personnalisable - suite

  • Intervertir le vecteur et l'audio
Afficher l'écran « Affectation »

Affectation de l'affichage

  • 1 Les signaux d'entrée SDI de 1 à 4 bornes d'entrée peuvent être attribués aux canaux d'affichage A à D.
Affichage de l'affectation - Suite de l'écran

Affectation de l'affichage - suite

  • Par exemple, l'affichage du signal de l'entrée SDI 1 en tant que forme d'onde vidéo composante peut être affiché sur le canal d'affichage A et la forme d'onde vidéo composite peut être affichée sur le canal d'affichage B.
Écran « Mise en page avancée »

Mise en page améliorée

  • La disposition améliorée est une fonction étendue qui permet de présenter simultanément sur un seul écran les écrans de mesure d'un maximum de quatre canaux
    en mode simul.

Fonction d'affichage ID, Iris, TALLY

SER27

Écran « ID, Iris, Tally Displays »

Afficheurs ID, Iris, Tally

  • Les bornes de communication série RS-422/485 permettent d'afficher l'identifiant de la caméra et le tally. La commutation rapide de l'affichage du tally par le terminal distant est également possible.

Fonction de compatibilité avec le signal vidéo 4K

SER28/29 (SDI 12G)

Écran « Mettre en forme le tableau de correspondance par option »

Format du tableau de correspondance par option

Écran d'identification de la charge utile 4K

ID de la charge utile 4K

  • Affichage de l'état de l'ID de la charge utile 4K (12G / 6G / 3G)
Écran d'état 4K

Statut 4K

  • Mode d'état 4K
  • ※LV5600 et LV7600 sont pris en charge
Image 4K - Écran en mode « Dot by Dot »

Image 4K - Mode point par point

  • Image réelle 4K
Écran de comparaison de phase 4K

Comparaison des phases 4K

  • 4K Quad Link différences de phase entre les liens
  • ※LV5600 et LV7600 sont pris en charge
Comparaison de phase 4K - Suite de l'écran

Comparaison de la phase 4K - suite

  • 4K Quad Link différences de phase entre la référence externe et les liens
  • ※LV5600 et LV7600 sont pris en charge
Écran vecteurscope compatible BT.2020

Vectorscope compatible BT.2020

  • Affichage simultané de l'échelle vectorielle compatible BT.2020/BT.709

Affichage étendu du vecteurscope

SER40

Écran du vecteurscope étendu

Vectorscope étendu

  • Vecteur RVB et vecteur YCbCr

Caractéristiques techniques

Panneau arrière E/S

LV7300 panneau arrière

Dimensions

213mmLargeur
44mmHauteur
300mmProfondeur

Passez la souris ou appuyez sur une cote pour la mettre en surbrillance sur le dessin.

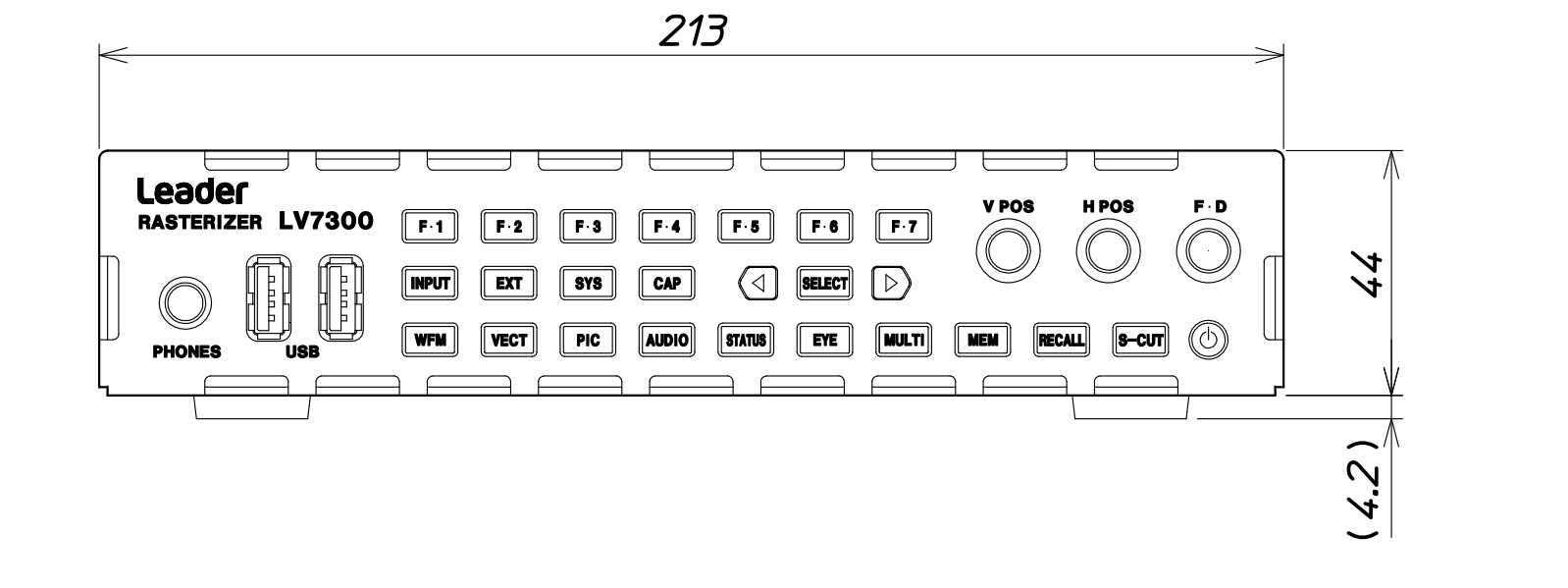

LV7300 vue de face
213 mm
44 mm
4,2 mm
LV7300 vue arrière

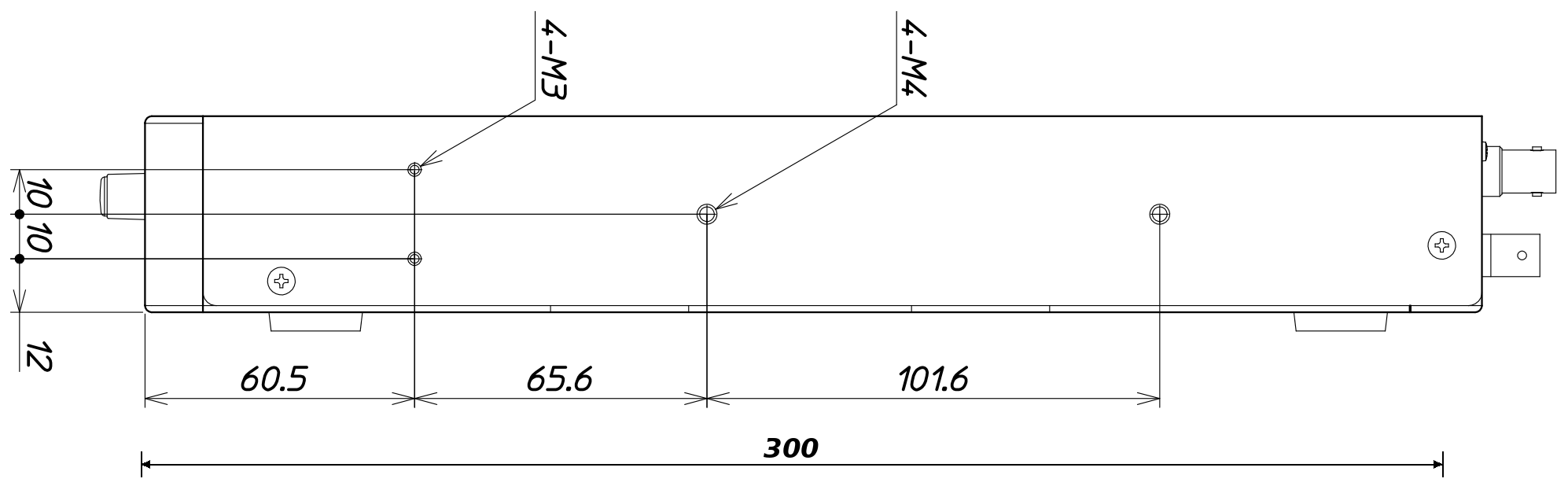

LV7300 vue de profil
60,5 mm
65,6 mm
101,6 mm
300 mm
4 x M3
4x M4
10 / 10 / 12 mm

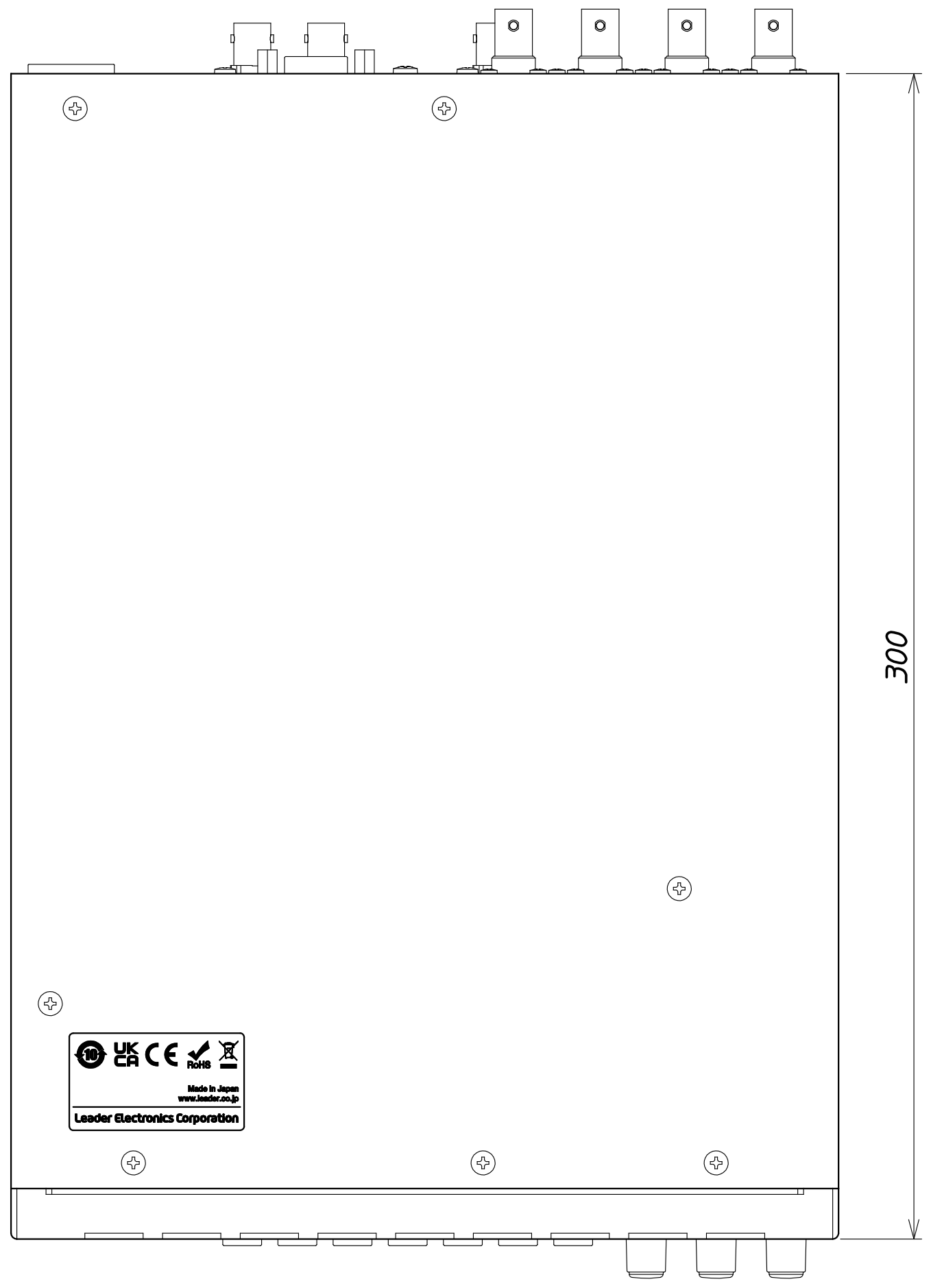

LV7300 vue de dessus
300 mm

Avant

Façade du panneau. Format demi-rack compact, se pose sur un établi ou peut être monté à l'aide d'un support en option.

Arrière

Disposition des entrées/sorties arrière. SDI, moniteur, TMDS, référence et entrée CC. Enveloppe de 213 x 44 mm, dont les dimensions sont indiquées sur les vues de face et de dessus.

Côté

L'avant se trouve à gauche, l'arrière à droite. Les trous latéraux permettent de fixer le kit de fixation pour porte-bagages (en option).

Haut de la page

Encombrement : 213 mm de largeur, 300 mm de profondeur. La largeur et la hauteur sont indiquées sur la vue de face.

Informations relatives à la commande

Options de l'unité de base et de la quincaillerie

Modèle Nom du produit Fonction
LV7300 LV7300 Rasterizer Rasterizer - Mainframe uniquement (nécessite LV7300-SER01, comprend -SER26)
LV7300-SER01 ENTRÉE SDI Entrée SD, HD, 3G SDI

Options logicielles

Modèle Nom du produit Fonction
LV7300-SER20 AUDIO Analyse audio intégrée
LV7300-SER21 CAPTION FERMÉE Fonction d'affichage des sous-titres japonais, EIA-608, 708 et TELETEXT
LV7300-SER22 CIE Fonction d'affichage du diagramme de chromaticité CIE
LV7300-SER23 HDR Fonction de mesure HDR
LV7300-SER24 TSG Fonction de génération du signal SDI *
LV7300-SER25 FOCUS ASSIST Fonction d'affichage de l'aide à la mise au point
LV7300-SER26 PRÉSENTATION Fonction de mise en page personnalisée
LV7300-SER27 TALLY Fonction d'affichage du tally
LV7300-SER28 4K Prise en charge du format 4K (12G-SDI/6G-SDI/3G-SDI Dual)
LV7300-SER40 VECTEUR ÉTENDU Vecteur RVB, vecteur YCbCr

* Vous avez besoin du LV7300-SER28 pour sortir des motifs 4K sur le LV7300-SER24.

Accessoires connexes

Nom du produit Modèle Remarques
ADAPTATEUR POUR MONTAGE EN RACK LR2731 Adaptateur pour montage en rack simple à installer dans un rack standard EIA de 19 pouces. Un côté est un panneau vide.
ADAPTATEUR POUR MONTAGE EN RACK LR2732 Adaptateur de montage en rack double pour installation dans un rack standard EIA de 19 pouces. Il permet d'installer deux jeux de LV7300 côte à côte.
ADAPTATEUR CA GST90A12 Adaptateur secteur pour LV5300/LV5350/LV7300(Inclus comme accessoire standard pour LV7300)
TÉLÉCOMMANDE LV7290 Connexion Ethernet contrôleur à distance

Prêt à transformer votre gamme d'outils de test et de mesure ?
