LV7290

Télécommande

Pour LV5900(A) / LV5600 / LV5350 /

LV5300(A) / LV7600 / LV7300 / LV7390

CONTACT SALES

Activation de la commande à distance pour les moniteurs de forme d'onde et les rastériseurs Leader

Le contrôleur à distance LV7290 est utilisé pour contrôler à distance le moniteur de forme d'onde ou le rasterizer LV5900(A)/LV5600/LV5350/LV5300(A)/LV7600/LV7300/LV7390 via Ethernet. Il s'utilise en se connectant à la borne ETHERNET située à l'arrière du produit.

Une télécommande peut connecter jusqu'à 8 unités de moniteur de forme d'onde ou de rasterizer dans toutes les combinaisons.

Dimensions

482mmLargeur
44mmHauteur · 1U
110mmProfondeur
19enMontage en rack

Passez la souris ou appuyez sur une cote pour la mettre en surbrillance sur le dessin.

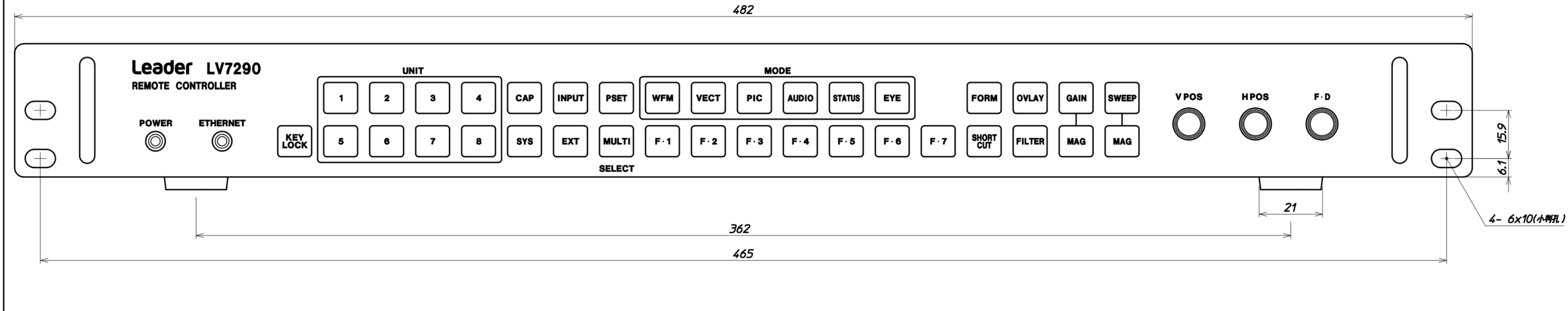

LV7290 vue de face
482 mm
465 mm
362 mm
15,9 mm
6,1 mm
21 mm
4 fentes, 6 x 10 mm

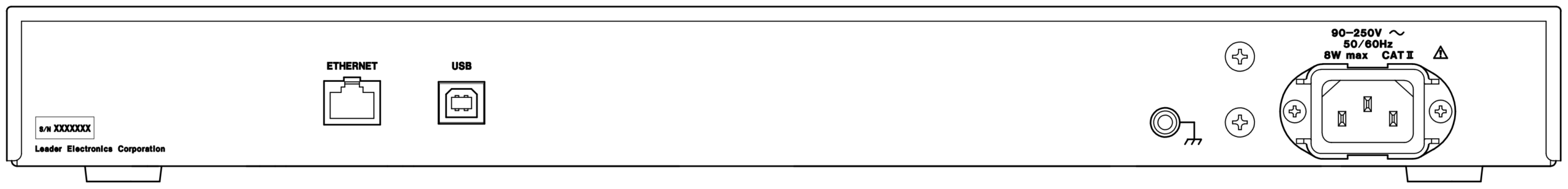

LV7290 vue arrière

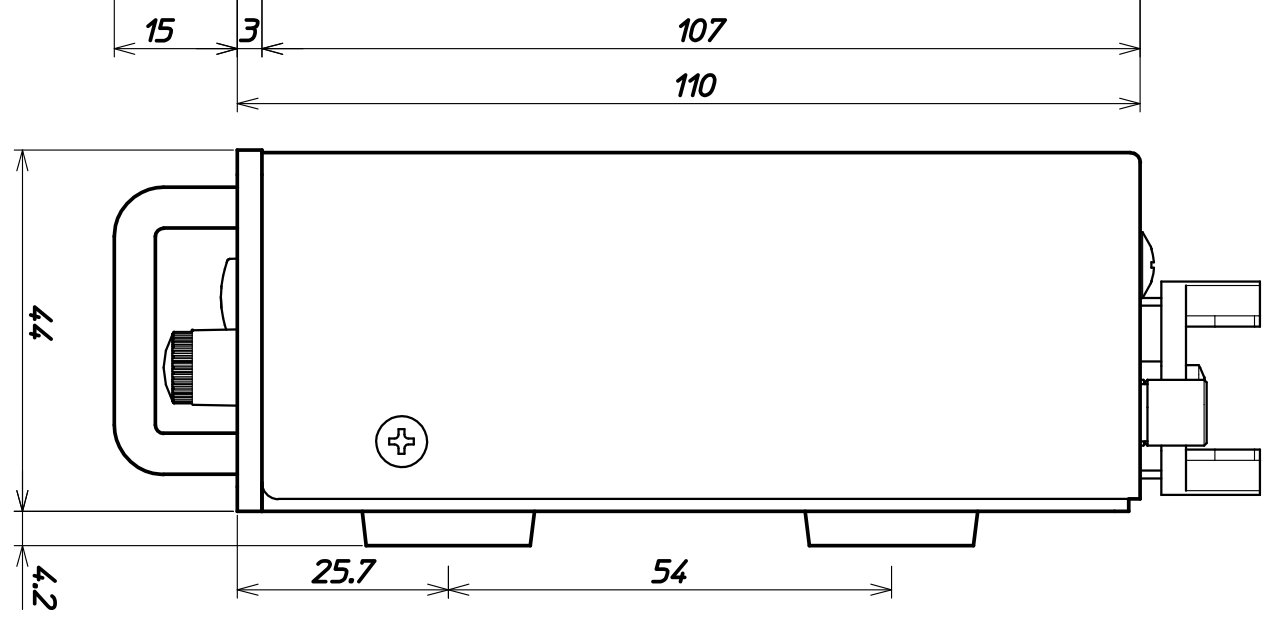

LV7290 vue de profil
44 mm
4,2 mm
15 mm
3 mm
107 mm
110 mm
25,7 mm
54 mm

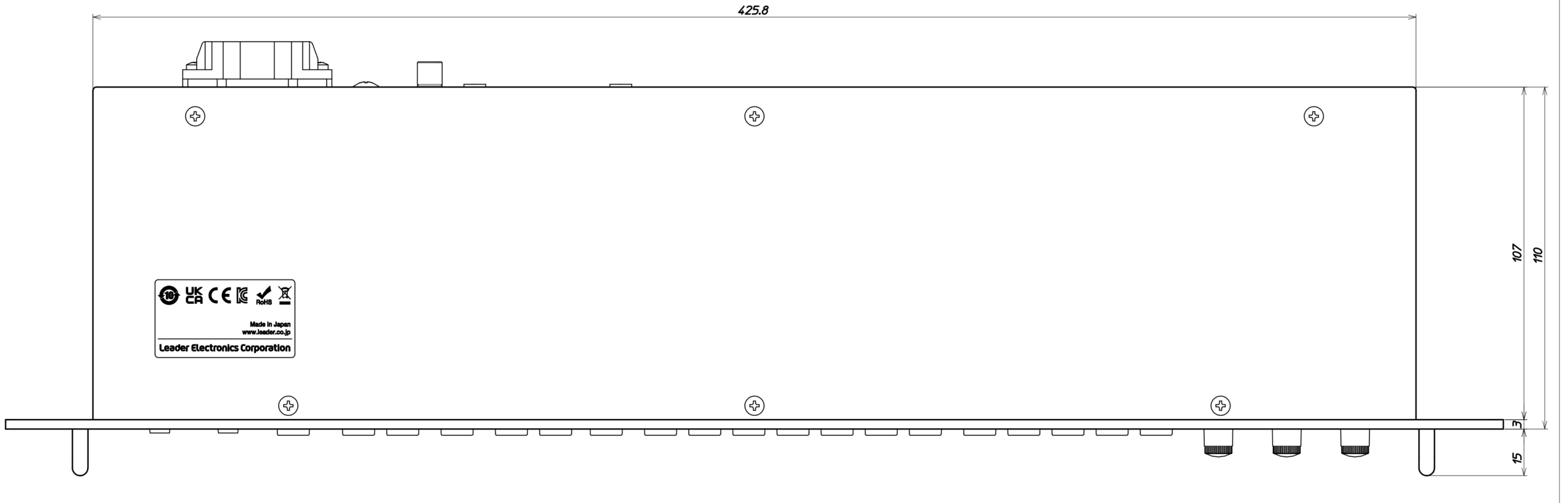

LV7290 vue de dessus
425,8 mm
110 mm
107 mm
3 mm
15 mm

Avant

Face avant. Hauteur 1U, s'installe dans un rack standard de 19 pouces. Les trous d'aération sont fendus pour faciliter l'alignement.

Arrière

Disposition des entrées/sorties à l'arrière. Prise d'alimentation, ports USB et Ethernet. Enveloppe de 482 x 44 mm, dont les dimensions sont indiquées sur les vues de face et de dessus.

Côté

L'avant se trouve à gauche, l'arrière à droite. Les pieds reposent sur la face inférieure, qui n'apparaît pas ici.

Haut de la page

Encombrement. Corps : 425,8 mm de largeur, 482 mm entre les oreilles du rack, 110 mm de profondeur, rebord avant compris.

PRÊT À TRANSFORMER VOTRE BOÎTE À OUTILS DE TEST ET DE MESURE ?

RÉSERVEZ UNE DÉMONSTRATION DÈS AUJOURD'HUI

COMMANDER

Unité de base

Modèle Nom du produit Fonction
LV7290 Télécommande Utilisé pour contrôler à distance le moniteur de forme d'onde ou le rasterizer (LV5900(A)/LV5600/LV5350/LV5300(A)/LV7600/LV7300/LV7390）via Ethernet.
