LV5300A

Moniteur de forme d'onde

4K | 12G-SDI | 3G-SDI | HD-SDI | SD-SDI | HDR

ZEN Série
Instrument compact spécialement conçu pour les signaux vidéo SDI



BROCHURE DE PRÉSENTATIONCONTACT SALES

Moniteur de forme d'onde compact sans sacrifier les performances, prenant en charge les signaux SDI jusqu'à 12G et incluant le test de la couche physique.

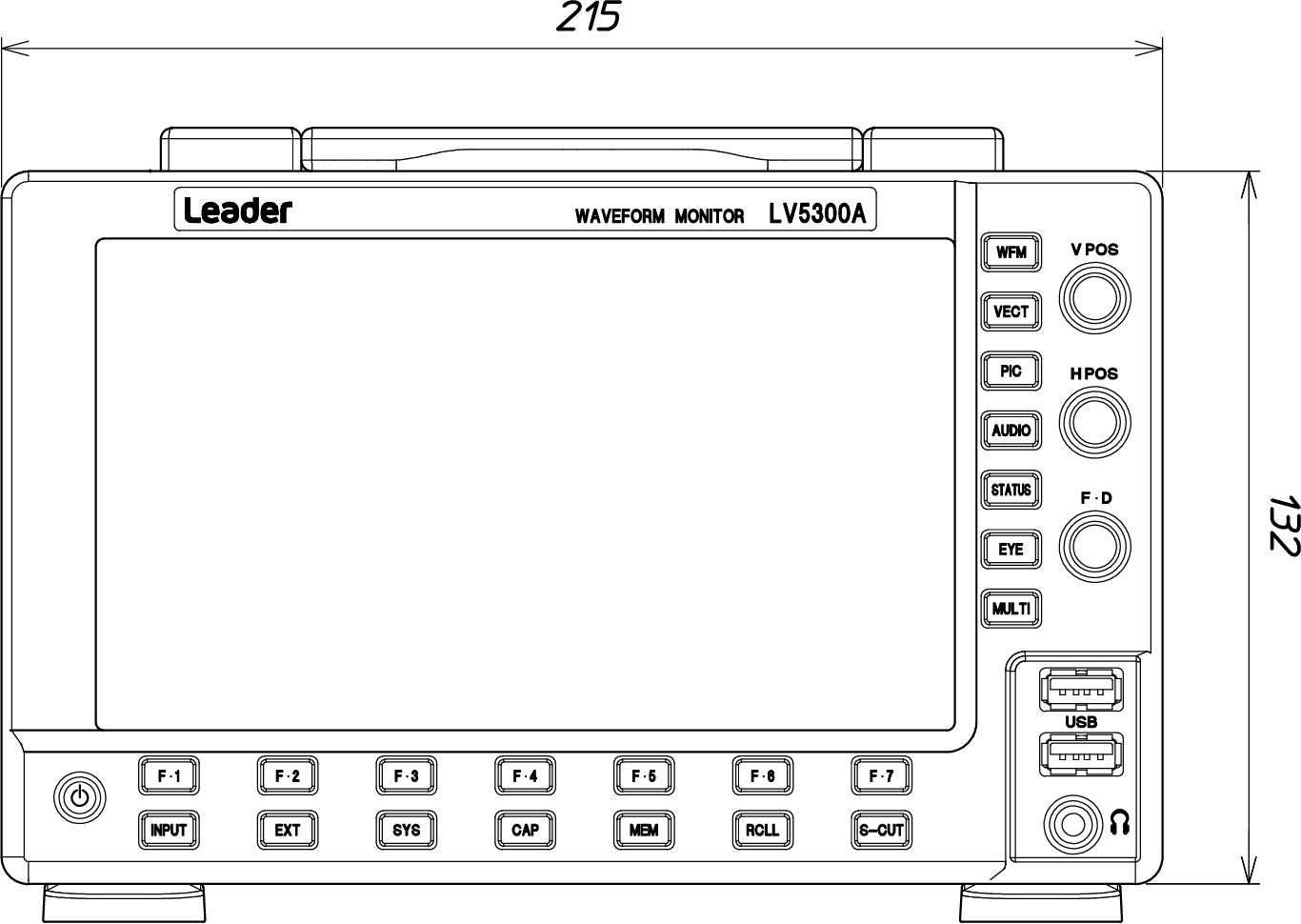

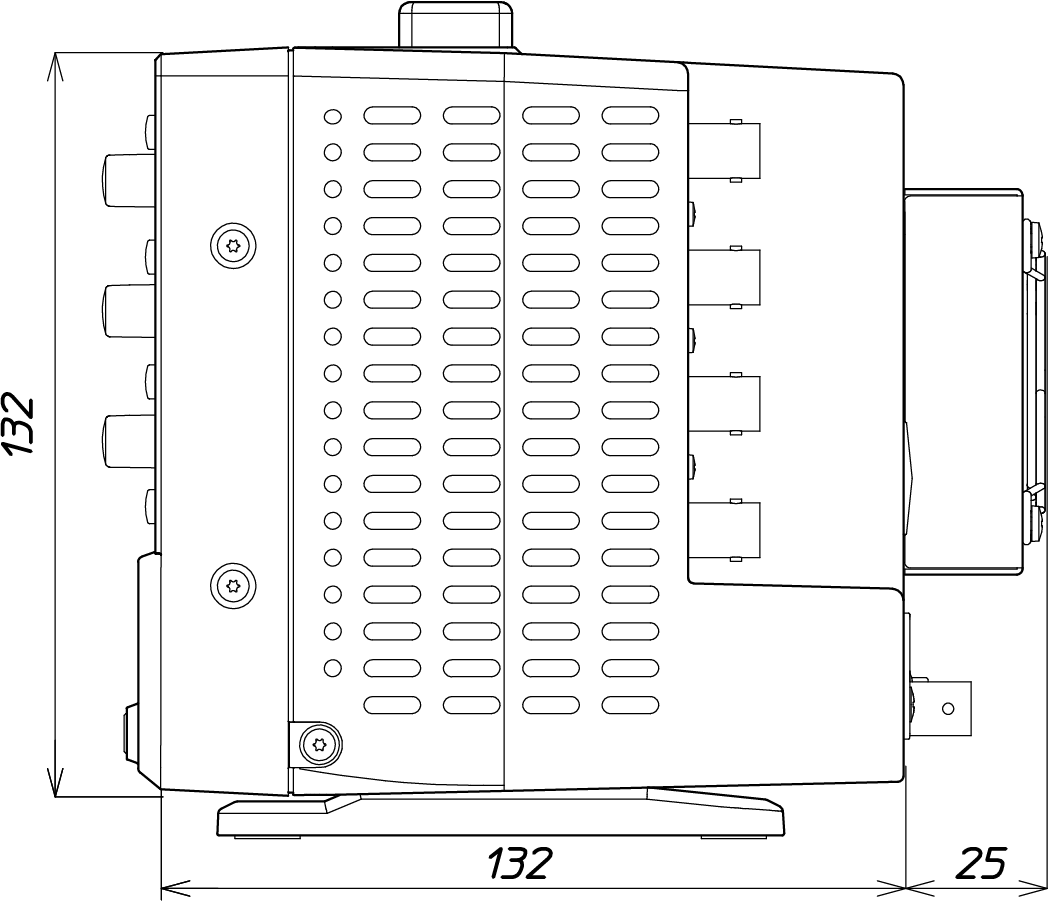

Le moniteur de signaux d'ondes LV5300A est compact sans sacrifier la performance, prenant en charge les signaux SDI de SD à 12G et incluant le test de la couche physique. Le LV5300A est un moniteur de forme d'onde 3U demi-rack, à faible profondeur, doté d'un écran tactile intégré de 7 pouces et d'une gamme complète de boutons et de molettes de commande.

Les affichages de forme d'onde, de vecteur, d'image, d'audio et de motif oculaire permettent des mesures simples mais complètes et le contrôle de la qualité de la gamme la plus large de formats audio et vidéo. L'affichage de l'état permet d'évaluer les erreurs et la stabilité du système à l'aide de journaux d'événements et de graphiques à long terme. L'audio intégré aux signaux SDI peut être affiché sur les écrans de niveau, de Lissajous et d'état.

Le LV5300A dispose d'une entrée d'alimentation en courant continu, ce qui lui permet d'être utilisé dans des endroits où il n'y a pas d'alimentation en courant alternatif. De plus, le LV5300A peut être alimenté par une batterie en installant un support de batterie en option. Grâce à la combinaison d'un écran tactile, de boutons et de molettes dédiés et de dispositions d'écran définies par l'utilisateur, le LV5300A permet d'effectuer rapidement des mesures complexes et des tâches de surveillance dans presque tous les environnements.

CARACTÉRISTIQUES PRINCIPALES

Prise en charge de divers signaux d'entrée

Il prend en charge les signaux SD-SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI à liaison unique, 4K 3G-SDI à liaison double.

Différents types de signaux vidéo, ainsi qu'une variété d'affichages tels que l'affichage de la forme d'onde du signal vidéo, l'affichage vectoriel, l'affichage d'images, l'affichage 5 BAR, la qualité du signal vidéo (QoE), l'erreur de gel, l'erreur noire, la détection de l'erreur de gamme, etc. font partie de l'équipement standard.

Affichage du motif de l'œil

Affichage de la forme d'onde de l'œil, de la forme d'onde de la gigue du signal SDI, du résultat de la mesure de chaque paramètre. Un histogramme est également affiché.

En outre, il est possible d'afficher simultanément un motif oculaire lors de la sélection d'un filtre de 100 kHz ou plus (gigue d'alignement) et un motif oculaire lors de la sélection d'un filtre de 10 Hz ou plus (gigue de synchronisation). Seule la borne d'entrée 1 correspond à l'affichage de l'œil.

Focus Assist

Il s'agit d'une fonction de détection de la mise au point qui réalise un nouvel algorithme basé sur la technologie de super résolution non linéaire. Les détails de la mise au point peuvent être détectés avec une grande sensibilité, même avec des images à faible contraste, qui étaient traditionnellement difficiles à détecter. En outre, la sensibilité peut être sélectionnée sur 5 niveaux en fonction de la scène vidéo.

Fonctionnement tactile et mise en page personnalisable

Le site LV5300A est équipé d'un écran Full HD de 7 pouces avec fonction tactile.

Divers éléments tels que les formes d'onde des signaux vidéo, les formes d'onde vectorielles et les images des signaux d'entrée peuvent être disposés dans n'importe quelle position et dans la taille de votre choix.

Suivi HDR

En plus du HLG et du PQ prévus par ITU-R BT.2100, il est possible de contrôler le niveau du signal HDR correspondant à S-log3 et de gérer le niveau à la luminance supposée (Nits) dans un écran prenant en compte l'OOTF.

La forme d'onde du signal vidéo affiche l'échelle HDR en même temps que l'échelle IRE. Dans l'affichage de la zone cinématique, la distribution de la luminance de la zone HDR peut être facilement confirmée en affichant la zone SDR en monochrome et la zone HDR avec une couleur en fonction de la luminosité.

TALLY

Les bornes de communication série RS-422/485 permettent d'afficher l'identifiant de la caméra et le tally. La commutation rapide de l'affichage du tally par le terminal distant est également possible.

Fonction 3D-LUT

En chargeant un fichier cube 3D-LUT, la 3D-LUT peut être convertie en temps réel pour prendre en charge diverses mesures et sorties de conversion (l'option SER23 est requise).

Prise en charge de la gamme complète de SDR

Prise en charge de l'affichage de la forme d'onde, du vecteurscope, de la carte CIE, de l'histogramme, de CineLite, de CineZone, et d'une gamme complète de capture de fichiers DPX et TIFF.

Prise en charge de l'affichage des fausses couleurs

L'affichage des fausses couleurs peut être ajouté aux images, ce qui permet de déterminer facilement les hautes lumières, les tons de la peau humaine, le gris à 18 %, les noirs, etc.

OUTILS

Fonctionnalité standard

Fonctionnalité optionnelle

Moniteur de forme d'onde

diapositive2
diapositive3
diapositive4
slide5

Vectorscope

diapositive2
diapositive3
diapositive4
slide5


diapositive2
diapositive3
diapositive4
slide5
diapositive6
diapositive7

Audio

diapositive2

Statut

diapositive2
diapositive3
diapositive4
slide5
diapositive6

Affichage des yeux

diapositive2
diapositive3

Autres

diapositive2
diapositive3
diapositive4
slide5
diapositive6

Analyse de l'audio embarqué

Code d'option - SER20

diapositive2
diapositive3

Mesure HDR

Code d'option - SER23

diapositive2
diapositive3

Fonction générateur SDI

Code d'option - SER24

diapositive2

Fonction d'aide à la mise au point

Code d'option - SER25

diapositive2
diapositive3

Fonction de mise en page personnalisée

Code d'option - SER26

diapositive2
diapositive3
diapositive4
slide5
diapositive6

Fonction d'affichage ID, Iris, TALLY

Code d'option - SER27

diapositive2

Fonction de compatibilité avec le signal vidéo 4K

Code d'option - SER28

diapositive2
diapositive3
diapositive4

Affichage étendu du vecteurscope

Code d'option - SER40

diapositive2

Obtenez une démonstration en direct de nos produits

Voyez nos produits en action et découvrez comment ils peuvent être utiles à votre organisation.

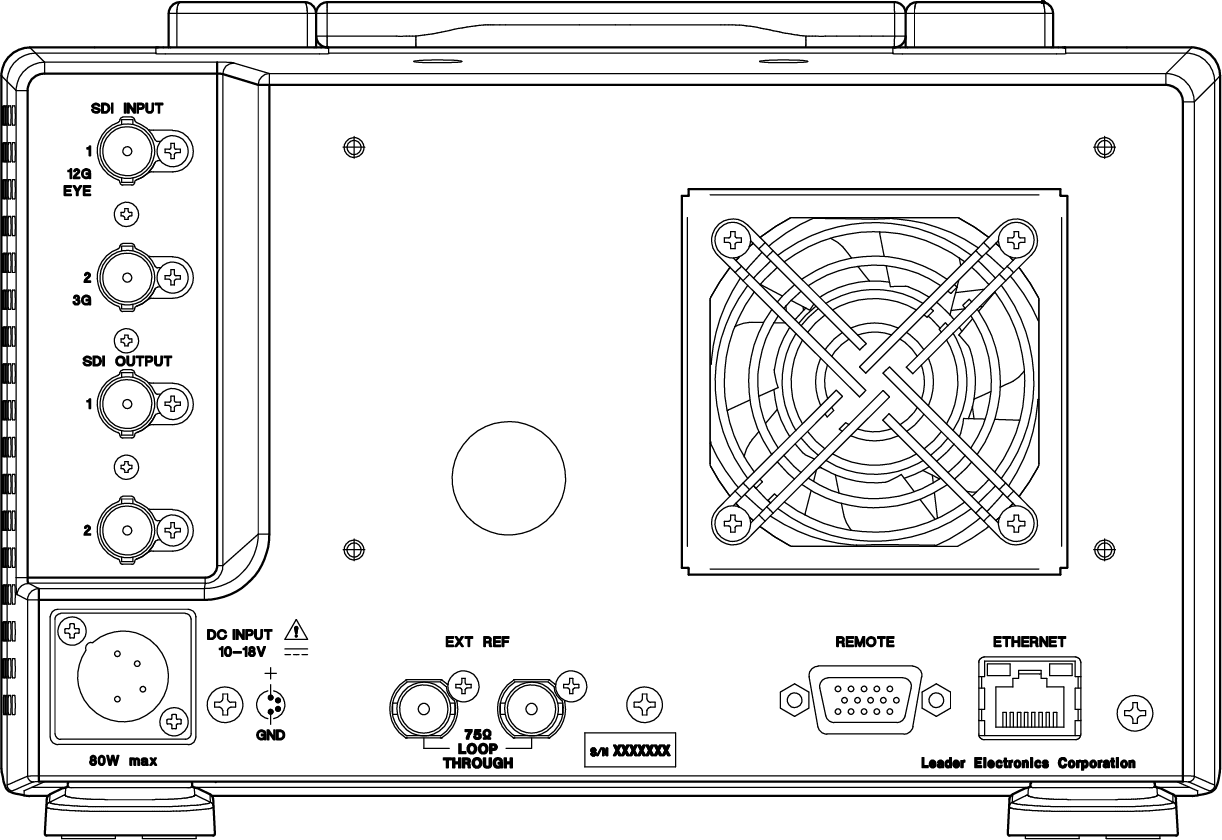

Panneau arrière E/S

COMMANDER

Options matérielles

Modèle Nom du produit Fonction
LV5300-SER11 Adaptateur de batterie V-Mount Adaptateur de batterie pour montage en V
LV5300-SER12 Adaptateur de batterie QR-Gold Adaptateur de batterie de type QR à monture dorée

* Les LV5300-SER11 et LV5300-SER12 sont des options d'usine.
* Les LV5300-SER11 et LV5300-SER12 ne peuvent pas être installés en même temps dans l'instrument.

Options logicielles

Modèle Nom du produit Fonction
LV5300-SER20 AUDIO Analyse audio intégrée
LV5300-SER21 CAPTION FERMÉE Fonction d'affichage des sous-titres japonais, EIA-608, 708 et TELETEXT
LV5300-SER22 CIE Fonction d'affichage du diagramme de chromaticité CIE
LV5300-SER23 HDR Fonction de mesure HDR
LV5300-SER24 TSG Fonction de génération du signal SDI *
LV5300-SER25 FOCUS ASSIST Fonction d'affichage de l'aide à la mise au point
LV5300-SER26 PRÉSENTATION Fonction de mise en page personnalisée
LV5300-SER27 TALLY Fonction d'affichage du tally
LV5300-SER28 4K Prise en charge du format 4K (12G-SDI/6G-SDI/3G-SDI Dual)
LV5300-SER40 VECTEUR ÉTENDU Vecteur RVB, vecteur YCbCr Vecteur

* Vous avez besoin de l'adresse LV5300-SER28 pour produire des motifs 4K sur l'adresse LV5300-SER24.

Accessoires connexes

Nom du produit Modèle Remarques
ADAPTATEUR POUR MONTAGE EN RACK LR2530 Adaptateur de montage en rack double pour le LV5300(A)/LV5350.
Deux LV5300(A)/ LV5350 peuvent être montés dans un rack EIA 19 pouces.
(Deux options de LV5300(A) + LV5350 nécessitent une compatibilité d'option séparée).
PANNEAU BLANC LC2535 Panneau vierge pour le LR2530
ADAPTATEUR CA GST90A12 Adaptateur CA pour LV5300(A)/LV5350/LV7300 (non inclus en standard)
TÉLÉCOMMANDE LV7290 Connexion Ethernet contrôleur à distance
