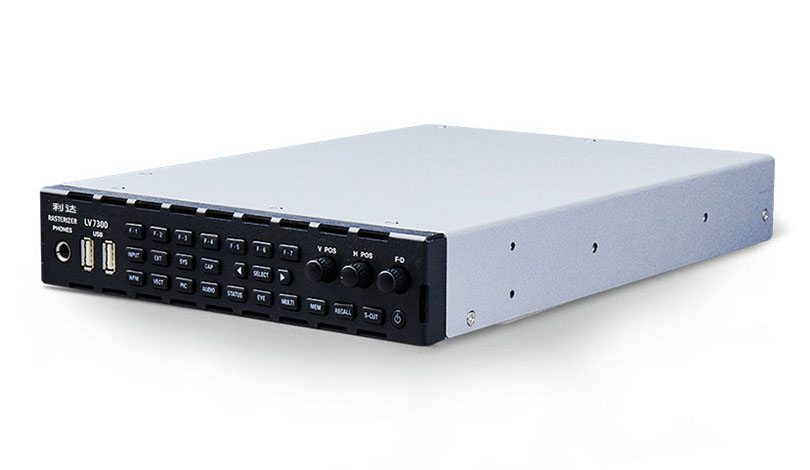

RGB

• 叠加叠加分量信号
• 巡游并排显示组件信号
• 消隐间隔：可屏蔽 H 和 V 消隐周期。
• 线路选择：显示所选线路
• 可变增益：
  增益 x1 ×0.2 至 ×2.0
  增益 x5 ×1.0 至 ×10.0
  增益 x10 ×2.0 至 ×10.0

Ycbcr

• 叠加叠加分量信号
• 巡游并排显示组件信号
• 消隐间隔：可屏蔽 H 和 V 消隐周期。
• 线路选择：显示所选线路
• 可变增益：
  增益 x1 ×0.2 至 ×2.0
  增益 x5 ×1.0 至 ×10.0
  增益 x10 ×2.0 至 ×10.0

复合材料

• 叠加叠加分量信号
• 巡游并排显示组件信号
• 消隐间隔：可屏蔽 H 和 V 消隐周期。
• 线路选择：显示所选线路
• 可变增益：
  增益 x1 ×0.2 至 ×2.0
  增益 x5 ×1.0 至 ×10.0
  增益 x10 ×2.0 至 ×10.0

模拟参考信号

• 兼容 SDI 系统 可显示标清、高清、3G-A 和 3G-B-DL 信号

Vectorscope

• 增益×1、5、IQ-MAG
• 比例：
  类型 AUTO、ITU-R BT.601、ITU-R BT.709、DCI、ITU-R BT.2020
  彩条饱和度 75 %、100 %
  IQ 轴 显示或隐藏
• 矢量标记显示

5BAR RGB GAMUT

• 功能将 SDI 信号转换为 Y、R、G、B 和复合值，然后显示五个峰值电平。
• 误差水平：基于色域误差、复合色域误差和亮度误差阈值

柱状图

• 直方图显示：显示 Y、R、G 和 B 直方图

CIE 色卡

• 显示标准：CIE1931（xy 显示），CIE1976（u'v' 显示）
• 显示类型：色度图显示、色温显示
• 显示模式：
  色度图显示
  亮度显示、色彩显示
• 色温显示 亮度显示：
  色彩测量 ITU-R BT.601 (525)、ITU-R BT.601 (625)、BT.709、DCI、ITU-R
  BT.2020

图片浏览

• 电平映射：将黑电平映射为 0（8 位）、SDI 代码值（接收 10 位 RGB 时）1024 至 255（8 位）。
• 显示尺寸：缩小、实际尺寸、×2（不支持 4K）、全帧（不支持 4K）
• 质量调节和颜色选择：
  亮度、对比度、RGB 增益、RGB 偏置、色度增益，
  单色显示（RGB 增益、RGB 偏置、色度增益无效）。

5BAR 色域误差

• 错误指示：在色域错误和电平错误区域显示标记

SCTE-104

• • 功能：SCTE-104 报文监控
  • 支持标准 SMPTE 2010、ANSI/SCTE 104

Cinelite

• • 功能视频电平以数字形式显示。
  • f 停止显示（SER23 不支持）：
    显示相对于参考点的 f 停止值
    参照反射率为 18% 的对象设置
    f 停止伽玛校正
  • 高清显示屏 (SER23)

字幕显示

• • 功能可解码和显示叠加在 SDI 信号上的 CEA-608 和 CEA-708 闭合字幕、Teletext、OP47 字幕。

V 芯片

• • V 芯片显示屏

音频条形图

输入信号SDI 嵌入式音频

事件日志

• 功能：记录检测到的错误、事件（如仪器
  输入信号之间的切换）和时间戳。
• 日志容量：多达 1000 个事件
• 数据输出重写模式，1,000 个事件后停止

数据转储

• 显示格式：显示串行数据序列或单独显示每个颜色
  分量
• 线路选择：显示所选线路
• 样本选择：显示所选样本
• 跳转功能：跳转到 EAV 或 SAV
• 数据输出文本输出至 USB 存储器

相位和时差

• 功能以数字和图形方式显示参考信号与
  SDI 信号之间的相位差
• 参考信号：SDI / 外部同步信号、PTP (SER05/SER06) (*1)
  RTP、外部同步信号 (BB)、FPT (SER06) *1 仅符合 SMPTE ST 2110 标准

状态指示

• 信号检测
• 显示视频信号格式
• 频率偏差显示（不显示 IP 信号）
• 等效电缆长度显示（不显示 IP 信号）
• 错误计数显示
• 视频错误检测

SR 实时数据包显示

• SR 实时 Metadeta 分析显示

捕捉功能

• 屏幕捕捉：屏幕捕捉功能可将显示屏幕捕捉为静态图像数据，而帧捕捉功能则可捕捉 16 帧数据。
• 帧捕捉：配备帧捕捉功能，可捕捉 16 帧 SDI 信号。有两种方法：一种是手动导入，另一种是出错时自动捕捉。
  * 出错时只捕捉一帧。

帧捕捉视图

• 功能可搜索帧捕获功能捕获的数据、错误搜索和导出为 CSV。

触摸屏操作

• 出色的操作性： LV5600 采用 7 英寸全高清面板，具有触摸屏功能。

网页浏览器

• 通过以太网连接，从 PC 上的 Web 浏览器进行远程控制，并使用 TELNET 或 FTP 执行自动测量。

鼠标操作

• 只需连接鼠标，即可进行所有操作。

多通道、状态和环绕显示屏

• 现在可提供利萨佐斯显示、环绕显示、静音、剪辑错误检测等功能。还可进行各种分析显示，并可同时显示来自一个 SDI 信号的 8 个通道和来自两个 SDI 信号的 4 个通道。
• 嵌入式音频
  SMPTE ST 299、SMPTE ST 272、48 kHz/24 bit/L-PCM
  * 同步条件 必须与视频时钟同步。所有 SDI 信号必须同步。

唇语同步（AV 延迟）

• 使用支持唇音同步的Leader TSG 测量 SDI 信号和数字音频信号之间的时差。以数字和图形方式显示结果。
• 通过指定视频信号设置和音频信号设置，可支持非Leader 制作的 *TSG 模式。

高清区域

• HDR 区域显示：通过在 SDR 区域使用单色，并根据亮度在 HDR 区域使用彩色，可以轻松确认 HDR 区域的亮度分布。
• HDR 点测量： 十字准线可自由移动。最多可同时测量 3 个点
• 批准标准
  ITU-R BT.2100 (HLG、PQ)、S-Log 3、C-Log、Log-C
  它对应于除标清输入之外的所有 SDI 输入。

HDR波形

• HDR 波形显示
• HDR 点测量：

  最多可同时测量 3 个点
• 批准标准
  ITU-R BT.2100 (HLG、PQ)、S-Log 3、C-Log、Log-C
  它对应于除标清输入之外的所有 SDI 输入。

TSG 选项

• 输出模式：100% 彩条、75% 彩条、高清多格式彩条 *1、4K 多格式彩条 *1、彩色光栅、伽玛、交叉填充、10 步、限位灯、检查区域、唇部同步模式（需要LV5600-SER03）、HDR 彩条（需要LV5600-SER23） *1
• 滚动 *2
  方向：八个方向（上、下、左、右及其组合）
  速度：范围和单位 每帧（字段） 4 至 124 点，以 4 点为单位
• 移动框 *2: 开 / 关
  颜色：白色 / 黄色 / 青色 / 绿色 / 金色 / 红色 / 蓝色 / 黑色
  速度：1 至 3
• 嵌入式音频
  *1 不能设置为水平 4096 和 2048 像素格式。
  *2 可以打开滚动或移动框。

自动对焦辅助

• 这是一种焦点检测功能，实现了基于非线性超分辨率技术的新算法。
• 可根据视频场景从 5 个级别中选择灵敏度。

对焦辅助 - 灵敏模式

• 黑暗中的对焦辅助功能

可定制的布局

• 视频信号波形显示、矢量显示波形和输入信号图像等各种项目均可按照用户偏好的尺寸在任意位置显示。可同时显示多达 4 个输入信号，或在多个屏幕上显示一个输入信号。

可定制的布局 - 续

• 交换矢量和音频

显示分配

• 1 输入端子 1 至 4 的 SDI 输入信号可分配给 A 至 D 显示通道。

显示分配 - 续

• 例如，将输入到 SDI 输入 1 的信号显示为分量视频波形，可在显示通道 A 上显示，复合视频波形可在显示通道 B 上显示。

增强型布局

• 增强布局是一项扩展功能，可在模拟模式下将最多四个
  通道的测量屏幕同时布局在一个屏幕上。

ID、虹膜、计数器显示屏

• 串行通信 RS-422/485 端子可显示摄像机 ID 和计数器。还可通过远程终端快速切换计数显示。

按选项分列的格式对应表

4K 有效载荷 ID

• 显示 4K 有效载荷 ID 状态，如 12G / 6G / 3G

4K 状态

• 4K 状态模式
• ※ 支持LV5600 和LV7600

4K 图像 - 逐点模式

• 4K 真实图像

4K 相位比较

• 4K 四通道链路之间的相位差
• ※ 支持LV5600 和LV7600

4K 阶段比较 - 续

• 4K 四通道外部基准与链路之间的相位差
• ※ 支持LV5600 和LV7600

与 BT.2020 兼容的矢量仪

• 与 BT.2020/BT.709 兼容的矢量范围同时显示

扩展矢量范围

• RGB 矢量和 YCbCr 矢量
