兼容 4K/HD/SD-SDI 信号和 UHDTV/HD/SD IP 信号的 "真正混合 "光栅器 UHDTV/HD/SD IP 信号

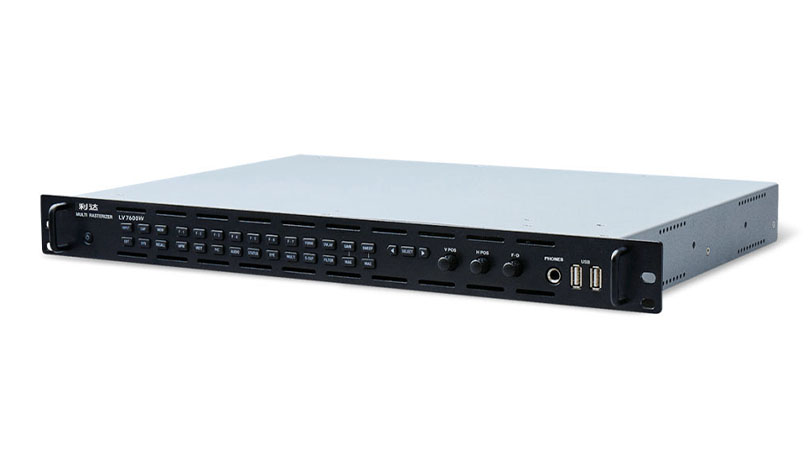

LV7600W 是一款 "真正的混合 "光栅,兼容 4K/HD/SD-SDI 信号和 UHDTV/HD/SD IP 信号。LV7600W 在 1RU 全机架式机箱中提供与LV5600W 相同的功能,并支持高达 12G-SDI 的各种 SDI 信号以及 IP 视频。波形、矢量、图像、音频和眼图显示可对各种音频和视频格式进行简单而全面的测量和质量控制。状态显示可让您通过事件日志和长期图表评估错误和系统稳定性。
在音频方面,这些仪器支持 SDI 或 IP 流中的数字嵌入式音频,以及独立的数字和模拟音频连接。提供多通道音频电平、Lissajous、状态和响度显示。
最后,完全可定制的屏幕布局使LV7600W 能够轻松解决复杂的测量和监控任务。LV7600W 的设计着眼于未来,可满足您当前和不断发展的视频和音频测试需求。
主要特点
支持 "真正的混合 "SDI/IP 工作流程
LV7600W 可监控高达 12G-SDI 的 SDI 信号以及 IP(IP 视频)。音频支持包括 SDI 嵌入式音频、IP 多路复用音频、外部输入 AES/EBU 和模拟音频。此外,LV5600W 或LV7600W 还可配置为同时监控 SDI 和 IP 信号--为复杂网络提供 "真正的混合 "监控。
HDR 监控
除了 ITU-R BT.2100 提供的 HLG 和 PQ 外,还可以对与 S-log3 相对应的 HDR 信号进行电平监控,并在考虑 OOTF 的显示器中对假定亮度(尼特)进行电平管理。
视频信号波形在显示 IRE 标度的同时也显示 HDR 标度。在电影区域显示中,通过单色显示 SDR 区域,并根据亮度用彩色显示 HDR,可以轻松确认 HDR 区域的亮度分布。
工具箱
标准功能
可选功能
波形监视器
RGB
- 叠加叠加分量信号
- 巡游并排显示组件信号
- 消隐间隔:可屏蔽 H 和 V 消隐周期。
- 线路选择:显示所选线路
- 可变增益:
增益 x1 ×0.2 至 ×2.0
增益 x5 ×1.0 至 ×10.0
增益 x10 ×2.0 至 ×10.0
Ycbcr
- 叠加叠加分量信号
- 巡游并排显示组件信号
- 消隐间隔:可屏蔽 H 和 V 消隐周期。
- 线路选择:显示所选线路
- 可变增益:
增益 x1 ×0.2 至 ×2.0
增益 x5 ×1.0 至 ×10.0
增益 x10 ×2.0 至 ×10.0
复合材料
- 叠加叠加分量信号
- 巡游并排显示组件信号
- 消隐间隔:可屏蔽 H 和 V 消隐周期。
- 线路选择:显示所选线路
- 可变增益:
增益 x1 ×0.2 至 ×2.0
增益 x5 ×1.0 至 ×10.0
增益 x10 ×2.0 至 ×10.0
模拟参考信号
- 兼容 SDI 系统 可显示标清、高清、3G-A 和 3G-B-DL 信号
Vectorscope
Vectorscope
- 增益×1、5、IQ-MAG
- 比例:
类型 AUTO、ITU-R BT.601、ITU-R BT.709、DCI、ITU-R BT.2020
彩条饱和度 75 %、100 %
IQ 轴 显示或隐藏 - 矢量标记显示
5BAR RGB GAMUT
- 功能将 SDI 信号转换为 Y、R、G、B 和复合值,然后显示五个峰值电平。
- 误差水平:基于色域误差、复合色域误差和亮度误差阈值
柱状图
- 直方图显示:显示 Y、R、G 和 B 直方图
CIE 色卡
- 显示标准:CIE1931(xy 显示),CIE1976(u'v' 显示)
- 显示类型:色度图显示、色温显示
- 显示模式:
色度图显示
亮度显示、色彩显示 - 色温显示 亮度显示:
色彩测量 ITU-R BT.601 (525)、ITU-R BT.601 (625)、BT.709、DCI、ITU-R
BT.2020
图片浏览
- 电平映射:将黑电平映射为 0(8 位)、SDI 代码值(接收 10 位 RGB 时)1024 至 255(8 位)。
- 显示尺寸:缩小、实际尺寸、×2(不支持 4K)、全帧(不支持 4K)
- 质量调节和颜色选择:
亮度、对比度、RGB 增益、RGB 偏置、色度增益,
单色显示(RGB 增益、RGB 偏置、色度增益无效)。
5BAR 色域误差
- 错误指示:在色域错误和电平错误区域显示标记
SCTE-104
-
- 功能:SCTE-104 报文监控
- 支持标准 SMPTE 2010、ANSI/SCTE 104
Cinelite
-
- 功能视频电平以数字形式显示。
- f 停止显示(SER23 不支持):
显示相对于参考点的 f 停止值
参照反射率为 18% 的对象设置
f 停止伽玛校正 - 高清显示屏 (SER23)
字幕显示
-
- 功能可解码和显示叠加在 SDI 信号上的 CEA-608 和 CEA-708 闭合字幕、Teletext、OP47 字幕。
V 芯片
-
- V 芯片显示屏
音频
音频条形图
输入信号:SDI 嵌入式音频
数字音频输入/输出连接器 (SER03)
模拟音频输入 (SER03) SFP IP 音频 (SER05/SER06)
格式:L-PCM, Dolby-E (SER04), Dolby Digital (SER04),Dolby Digital Plus (SER04)
现状
事件日志
- 功能:记录检测到的错误、事件(如仪器
输入信号之间的切换)和时间戳。 - 日志容量:多达 1000 个事件
- 数据输出重写模式,1,000 个事件后停止
数据转储
- 显示格式:显示串行数据序列或单独显示每个颜色
分量 - 线路选择:显示所选线路
- 样本选择:显示所选样本
- 跳转功能:跳转到 EAV 或 SAV
- 数据输出文本输出至 USB 存储器
相位和时差
- 功能以数字和图形方式显示参考信号与
SDI 信号之间的相位差 - 参考信号:SDI / 外部同步信号、PTP (SER05/SER06) (*1)
RTP、外部同步信号 (BB)、FPT (SER06) *1 仅符合 SMPTE ST 2110 标准
状态指示
- 信号检测
- 显示视频信号格式
- 频率偏差显示(不显示 IP 信号)
- 等效电缆长度显示(不显示 IP 信号)
- 错误计数显示
- 视频错误检测
SR 实时数据包显示
- SR 实时 Metadeta 分析显示
其他
捕捉功能
- 屏幕捕捉:屏幕捕捉功能可将显示屏幕捕捉为静态图像数据,而帧捕捉功能则可捕捉 16 帧数据。
- 帧捕捉:配备帧捕捉功能,可捕捉 16 帧 SDI 信号。有两种方法:一种是手动导入,另一种是出错时自动捕捉。
* 出错时只捕捉一帧。
帧捕捉视图
- 功能可搜索帧捕获功能捕获的数据、错误搜索和导出为 CSV。
触摸屏操作
- 出色的操作性: LV5600 采用 7 英寸全高清面板,具有触摸屏功能。
网页浏览器
- 通过以太网连接,从 PC 上的 Web 浏览器进行远程控制,并使用 TELNET 或 FTP 执行自动测量。
鼠标操作
- 只需连接鼠标,即可进行所有操作。
标清、高清、3G SDI 输入
选项代码 - SER01
输入/输出终端
- SDI 输入 4 个 BNC 连接器
- SDI 输出 4 个 BNC 连接器(主机标准配置)
- 重时钟输出信号
- 输入 SDI 信号的再时钟输出可通过相应的 SDI 输出端子获得。
输入/输出端子 2
- 通过设置和选择设置
- 显示分配中的通过和选择设置
输入/输出端子 3
- 显示分配中的通过和选择设置
- 设置通过和选择设置时无延迟
SDI 信号数据分析
- 状态显示屏具有 CRC 和嵌入式音频的错误检测功能。它还具有事件日志、数据转储、相位差测量功能,并能分析 SDI 信号。
标清、高清、3G SDI 输入和 EYE 图案显示
选项代码 - SER02A
眼睛图案显示
- 可显示眼图波形、SDI 信号的抖动波形以及各参数的测量结果。
- 只有 BNC 输入 1 支持眼图显示。
双眼模式
- 同时显示校准和定时
数字和模拟音频输入/输出及显示(16 通道)
选项代码 - SER03
多通道、状态和环绕显示屏
- Lissajous、状态和环绕显示屏
响度监测
- 功能响度图表显示、数字显示、日志、电平表显示、峰值显示
- 支持标准 ITU-R BS.1770、ARIB TR-B32、EBU R128、ATSC A/85
- 测量通道 同时测量两个音频源
16 通道音频显示屏
- 通过添加LV5600-SER03 可显示 16 通道电平表、Lissajous、环绕声和状态。
唇语同步(AV 延迟)
- 使用支持唇音同步的Leader TSG 测量 SDI 信号和数字音频信号之间的时差。以数字和图形方式显示结果。
- 通过指定视频信号设置和音频信号设置,可支持非Leader 制作的 *TSG 模式。
杜比数字、杜比 E 解码功能
选项代码 - SER04
杜比元数据显示
- 通过将
LV5600 -SER 04 添加到LV5600-SER 03 选件,可实现杜比 E、杜比数字、杜比数字增强的解码显示。
10Gb/s, 25Gb/s IP 输入
选项代码 - SER06
IP 状态
- IP 数据包状态显示:仪器显示信息,包括 IP 数据包的源地址、目标地址和协议。以图形方式显示 10G/25G 以太网流量。
数据包抖动
- 数据包抖动测量:该设备可测量 IP 流数据包的到达间隔,并以图形方式显示临时波动。
- 图表数据的 CSV 文件副本
PTP 状态信息
- PTP 数据包状态显示:设备以图形方式显示 PTP 时间信息和网络延迟信息。
- 图表数据的 CSV 文件副本
PTP 时序比较
- 相对于 PTP 的视频定时
- 相对于 PTP 的音频定时
- 相对于 PTP 的辅助定时
- PTP 和每个阶段的图表显示
PTP 相位测量
- 与 PTP 有关的视频定时
PTP 路径延迟
- 测量两个 IP 端口之间到达数据包的时间差
SFP信息
- SFP 收发器模块(IP1 端口/OP2 端口)
- 显示每条信息
数据包标头
- 显示 PACKET HEADER 的 MAC 和 IP。
事件日志
- 显示 PACKET HEADER 的 UDP 和 RTP
NMOS
- 发生 IP 错误时记录在事件日志中
4x IP 流
- 最多可同时监控四个通道
IP 多媒体
- 您可以将四个 IP 和 SDI 连接起来,同时进行测量。
IP 图形发生器
需要LV5600 - SER32
- IP 格式就绪:可生成符合 IP 格式(SMPTE ST 2110-20/30/40)的测试模式信号流
- 网络同步:可通过 SMPTE ST2059 PTP(精确时间协议)同步生成视频和音频测试信号
- 数据包错误:可将数据包错误添加到测试信号中(仅限 ST2110)(仅支持端口 1)
- 数据包抖动:可将数据包抖动添加到测试信号中(仅限 ST2110)(仅支持端口 1)
缓冲区测量
- 当 SMPTE ST2110-21 的传输类型为窄、窄线性或宽时,将显示 CINST、VRX 或 FPT 的测量值。CMAX 表示发送的数据包已满时的值。VRX 表示虚拟接收缓冲区的值。
高清测量
选项代码 - SER23
高清区域
- HDR 区域显示:通过在 SDR 区域使用单色,并根据亮度在 HDR 区域使用彩色,可以轻松确认 HDR 区域的亮度分布。
- HDR 点测量: 十字准线可自由移动。最多可同时测量 3 个点
- 批准标准
ITU-R BT.2100 (HLG、PQ)、S-Log 3、C-Log、Log-C
它对应于除标清输入之外的所有 SDI 输入。
HDR波形
- HDR 波形显示
- HDR 点测量:
最多可同时测量 3 个点 - 批准标准
ITU-R BT.2100 (HLG、PQ)、S-Log 3、C-Log、Log-C
它对应于除标清输入之外的所有 SDI 输入。
SDI 信号发生器功能
选项代码 - SER24
TSG 选项
- 输出模式:100% 彩条、75% 彩条、高清多格式彩条 *1、4K 多格式彩条 *1、彩色光栅、伽玛、交叉填充、10 步、限位灯、检查区域、唇部同步模式(需要LV5600-SER03)、HDR 彩条(需要LV5600-SER23) *1
- 滚动 *2
方向:八个方向(上、下、左、右及其组合)
速度:范围和单位 每帧(字段) 4 至 124 点,以 4 点为单位 - 移动框 *2: 开 / 关
颜色:白色 / 黄色 / 青色 / 绿色 / 金色 / 红色 / 蓝色 / 黑色
速度:1 至 3 - 嵌入式音频
*1 不能设置为水平 4096 和 2048 像素格式。
*2 可以打开滚动或移动框。
对焦辅助功能
选项代码 - SER25
自动对焦辅助
- 这是一种焦点检测功能,实现了基于非线性超分辨率技术的新算法。
- 可根据视频场景从 5 个级别中选择灵敏度。
对焦辅助 - 灵敏模式
- 黑暗中的对焦辅助功能
自定义布局功能
选项代码 - SER26
可定制的布局
- 视频信号波形显示、矢量显示波形和输入信号图像等各种项目均可按照用户偏好的尺寸在任意位置显示。可同时显示多达 4 个输入信号,或在多个屏幕上显示一个输入信号。
可定制的布局 - 续
- 交换矢量和音频
显示分配
- 1 输入端子 1 至 4 的 SDI 输入信号可分配给 A 至 D 显示通道。
显示分配 - 续
- 例如,将输入到 SDI 输入 1 的信号显示为分量视频波形,可在显示通道 A 上显示,复合视频波形可在显示通道 B 上显示。
增强型布局
- 增强布局是一项扩展功能,可在模拟模式下将最多四个
通道的测量屏幕同时布局在一个屏幕上。
ID、虹膜、TALLY 显示功能
选项代码 - SER27
ID、虹膜、计数器显示屏
- 串行通信 RS-422/485 端子可显示摄像机 ID 和计数器。还可通过远程终端快速切换计数显示。
4K 视频信号兼容功能
选件代码 - SER28(4K/UHD)/SER29(6G/12G SDI)
按选项分列的格式对应表
4K 有效载荷 ID
- 显示 4K 有效载荷 ID 状态,如 12G / 6G / 3G
4K 状态
- 4K 状态模式
- ※ 支持LV5600 和LV7600
4K 图像 - 逐点模式
- 4K 真实图像
4K 相位比较
- 4K 四通道链路之间的相位差
- ※ 支持LV5600 和LV7600
4K 阶段比较 - 续
- 4K 四通道外部基准与链路之间的相位差
- ※ 支持LV5600 和LV7600
与 BT.2020 兼容的矢量仪
- 与 BT.2020/BT.709 兼容的矢量范围同时显示
视频噪声计
选项代码 - SER30
视频噪声计
- 支持各种格式
- 噪声测量频段
- 全数字处理
- 测量窗口
- 报警功能
测色区显示
选项代码 - SER31
测色区
- 该功能简化了识别复制错误的工作,这些错误可能在传输以 BT.709、DCI-P3 或 BT.2020 宽色域制作的视频内容时发生,或在将内容从 BT.2020 转换为窄色域时发生。
10G/25Gb/s IP 图案发生器
选项代码 - SER32
IP TSG
需要LV5600 - SER06
- IP 格式就绪:可生成符合 IP 格式(SMPTE ST 2110-20/30/40)的测试模式信号流。
- 网络同步:视频和音频测试信号可与 SMPTE ST2059 PTP(精确时间协议)同步生成。
- 数据包误差:可在测试信号中添加数据包错误。(仅限 ST2110)(仅支持端口 1)
- 数据包抖动:可在测试信号中添加数据包抖动。(仅限 ST2110)(仅支持端口 1)
字符生成器
- 字符生成器: 可以在信号上叠加字符。
JPEG XS
选项代码 - SER33
同时支持 JPEG XS、ST2110-20 和 SDI
- 压缩 (JPEG XS)、非压缩 (ST2110)、SDI、同步监控
- 通过同步监控,可以验证压缩对图像质量的影响。
JPEG XS 与 ST 2110 比较
- 可对压缩信号进行比较。
测试信号发生器
需要LV5600 - SER32
- 可以使用 JPEG XS 测试信号发生器。※ 需要LV5600-SER32
数据包报头分析
- 分析 JPEG XS 数据包的头部并显示 VideoSupportBox 和 ColourSpecificationBox 的内容。
JPEG XS 格式比较
- 我们将比较 SDP、ST2110-40(有效载荷 ID)和 ST 2110-22(JPEG XS)中的格式信息。
- 任何不同的项目都将突出显示。
扩展矢量范围显示
选项代码 - SER40
扩展矢量范围
- RGB 矢量和 YCbCr 矢量
准备好改造您的测试与测量工具包了吗?
后面板输入/输出
订购
硬件选项
型号 | 说明 | 功能 |
---|---|---|
LV5600-SER01 | SDI输入 | 标清、高清、3G SDI 输入*1*3 |
LV5600-SER02A | SDI输入/输出 | 标清、高清、3G SDI 输入和 EYE 图案显示 *1*4 |
LV7600-SER03 | DIGI/ANA AUDIO | 数字和模拟音频输入/输出及显示器 |
LV7600-SER04 | DOLBY | 杜比数字、杜比E解码功能*2 |
LV7600-SER06 | 10Gb/s, 25Gb/s IP 输入 | 10Gb/s, 25Gb/s IP 输入 *1 |
*1 每个装置必须至少配置 SER01、SER02A 和 SER06 中的一个。
LV5600-SER01和LV5600-SER02A不能同时安装在仪器中。
LV7600 LV7600*
*3LV5600-SER01 是LV5600 和LV7600 的共用选件。
*4LV5600-SER02A 是LV5600 和LV7600 的共用选件。
软件选项
型号 | 说明 | 功能 |
---|---|---|
LV7600-SER23 | HDR | HDR测量功能 |
LV7600-SER24 | TSG | SDI 发生器功能 *1 |
LV7600-SER25 | 聚焦辅助 | 对焦辅助功能 |
LV7600-SER26 | 布局 | 自定义布局功能 |
LV7600-SER27 | 塔利 | 虹膜和计时器显示 |
LV7600-SER28 | 4K | 4K视频信号兼容功能*2 |
LV7600-SER29 | 12G-SDI | 兼容12G-SDI和6G-SDI *3 |
LV7600-赛尔30 | 噪音计 | 视频噪声计 |
LV7600-SER31 | 比色区 | 色度区显示 |
LV7600-SER32 | 25G IP TSG | 10G、25Gb/秒 IP 图案发生器 *4 |
LV7600-SER33 | JPEG-XS | 支持 JPEG-XS 格式标准 |
LV7600-SER40 | 扩展矢量 | RGB VECTOR和YCbCr VECTOR |
*1 要支持 4K,需要LV7600-SER28。
*2 要支持 12G-SDI 和 6G-SDI,需要LV7600-SER28 +LV7600-SER29。
*3LV7600-SER29 需要LV7600-SER28。
*4LV7600-SER32 需要LV7600-SER06。
相关配件
产品名称 | 型号 | 备注 |
---|---|---|
SFP+多模 | LC2148 | 用于LV5600-SER05、SER06/LV7600-SER05、SER06/LT4610-SER03 10GE、850nm、10GBASE-SR/SW |
单模 | LC2149 | 用于LV5600-SER05、SER06/LV7600-SER05、SER06/LT4610-SER03 10GE、1310nm、10GBASE-LR/LW |
SFP28多模 | LC2151 | 用于LV5600-SER06/LV7600-SER06 25GE、850nm、25GBASE-SR |
SFP28单模 | LC2152 | 用于LV5600-SER06/LV7600-SER06 25GE、1310nm、25GBASE-LR |
遥控器 | LV7290 | 通过以太网实现远距离操作 |
