双SDI输入/输出分析

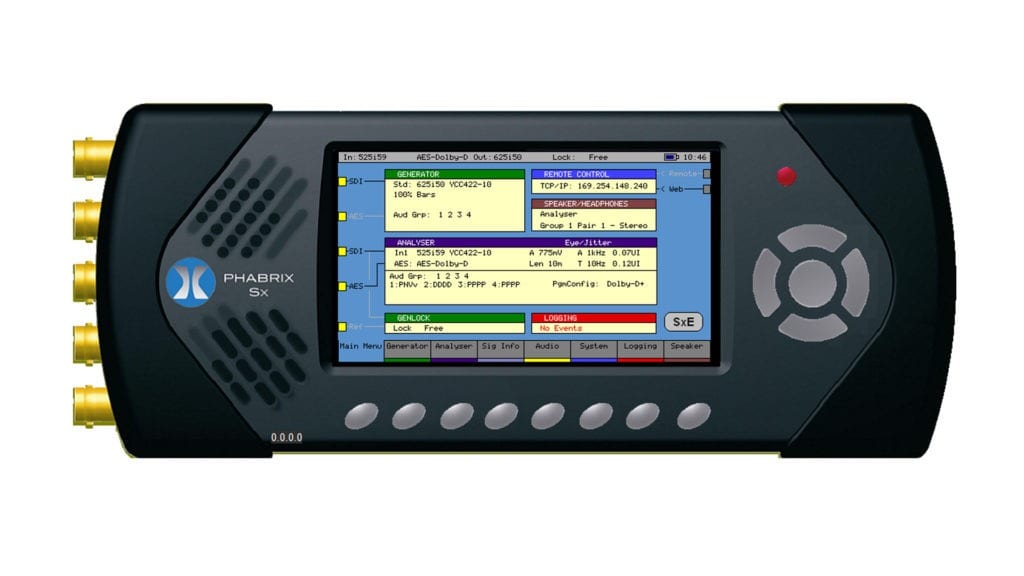

SxD 是一款双链路3G/HD/SD-SDI仪器，是专为视频技术制造和生产应用而设计的。它有两个SDI输入，两个SDI输出，没有AES输入或输出。它支持多种先进的视频标准，两个SDI链路的综合最大数据率可达3Gbits，包括422/444、YUV/RGB、10/12位和SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:2011格式。
SxD 现在还提供多链路3G和基于HD的UHD格式的单链路自动检测。
SxD 主要特点
丰富的视频工具集
其内置的核心工具集具有同步信号生成和分析功能，包括多格式波形、矢量镜和视频显示，以及数据视图和VANC/ANC检查器。支持超过350种格式的符合性监测。信号生成提供32种测试模式，包括病理测试。
多通道音频分析
该SxD 功能支持16通道音频计量和位流生成，并对杜比E、杜比数字和杜比数字Plus进行分析。
AV延迟的产生和分析
AV延迟生成和分析提供了一个端到端的解决方案，用于测量广播系统中的音频到视频差分延迟。该工具提供了视频内容和所选音频通道对之间的差分延迟的实时更新，以测量传播（延迟）或管道延迟。
超便携，地毯式设计。
该SxD 仪器具有很强的机动性，采用轻巧、坚固的铝制外壳，并配有用于仪器显示和视频监控的一体化高质量屏幕。仪器/分析仪通过可充电锂电池工作2小时，也可由市电供电。
增强的远程控制功能
其SxD 特点是采用TCP/IP接口进行远程控制、自动测试、工程支持和故障分析。全面的状态记录和自定义报告，还包括仪器图片采集，以简化故障查找。
快速、直观的操作。
Sx系列的生成、分析和监测仪器采用彩色编码的图形用户界面，简化了信号和仪器的选择，为需要快速诊断故障和确保合规性的繁忙工程师提供了无与伦比的易用性。
SxD 工具箱
SxD 发电机
视频生成器
- Sx可以为所有支持的SD和HD SDI输出标准创建视频测试信号，包括1080p/50/59/60 Y、Cb、Cr的3GHz标准。
- 高级视频格式包括支持RGB、XYZ 12bit和2K格式。
- 一个完全可编程的Y区板
音频发生器
- Sx可以在所有16个嵌入式音频输出上嵌入音频信号。
- 音频组菜单控制存在哪些音频通道、信号类型和振幅。
- 可选择：静音、可调音、噪音、AV延迟、杜比测试流或AES输入。
参考发电机
- Sx仪器可以创建自由运行或锁定到演播室参考或输入信号的视频测试信号。
- Genlock菜单用于选择锁定基准，并提供以行和像素为单位的genlock相位偏移控制。
- 用户对自由运行频率的控制，具有+/-100ppm的拉动范围，用于SDI接口验收检查
AV延迟生成
- 改编EBU Tech 3305 AV同步和操作测试模式，支持标清和高清格式。
- 与第三方AV延迟分析仪兼容，如：LAWO V_pro8。
- 在最多16个嵌入式通道和/或AES输出上启用AV延迟音频。

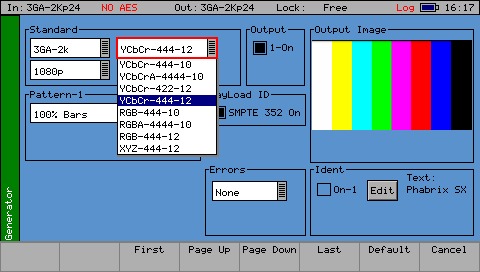

高级视频格式
- 可选的软件许可证｜订购代码。PHSXOF
- 3G A级和B级
- 10/12位的4:2:2 YUV、4:4:4 RGB和4:4:4 YUV以及12位的XYZ。
- 2048 x 1080 (2K) SMPTE ST 428-9和数字电影2048-2:2011。

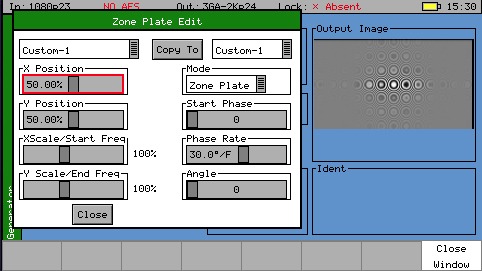

高级区板块
- 可选软件许可证｜订购代码。PHSXOZ
- 可选择区板、光栅或扫描模式。
- 复杂的控制装置包括：开始和结束频率、开始相位、相位变化率、角度、X和Y位置。开始和结束频率、开始相位、相位变化率、角度、X和Y位置。
- 时间控制对于测试图像处理器和压缩编解码器特别有用。
SxD 分析仪
图片显示器
- 图片在窗口中以向下转换的方式显示。
- 可以在指定的行和样本所指定的图片区域上打开光标。
- 监控设备输入或输出
图片缩放
- 缩放功能以图片光标的位置为中心，提供1:1的无滤波像素视图。
- 当光标处于空白状态时，HANC/VANC区域可见。
关联标引
- 图片光标与波形、矢量图和数据视图相连，可快速、准确地测量信号的细节。

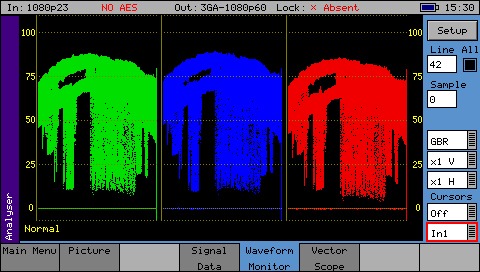

波形全帧
- 显示所选的分析仪或发生器源
- 模拟锁定参考输入视图（仅限TAG）。
- YCbCr GBR、Y、Cb、Cr、R、G、B模式。
- 可以在波形上显示光标，以便测量时间或振幅值。
- 垂直和水平放大率
波形线选择
- 显示范围可限制为单行，也可同时显示所有行。
- 单行显示与图片、矢量图和数据视图相连接

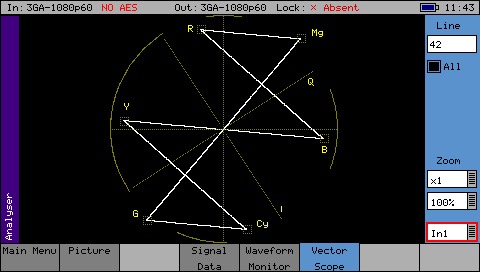

Vectorscope
- 可选择100%或75%格栅
- 显示复合、SDI、SFP视频输入或信号发生器测试模式。
- 显示与图片光标相连的特定视频线。
- x1, x2, x5 或 x10 放大倍数，位置居中，青色，黄色，绿色，洋红色，红色，蓝色的格子位置。
AV延迟分析
- 可选软件许可证｜订购代码。PHSXO-AVD
- 支持经调整的EBU Tech 3305 AV同步和操作测试模式。
- 支持LAWO V_line AV同步测试模式。
- 实时更新测量的AV延迟
- +/- 400ms 工作范围
- 从SDI或AES输入选择音频
SDI数据显示
- 可选择的软件许可证 | 订购代码。PHSXOSD
- 该仪器提供了SDI流中所包含的数据字的详细视图。
- 在调试复杂的故障或研发环境中，这一点特别有用。
- 用于在数据视图/图片窗口中定位所选数据包的光标链接。
VANC/ANC检查员
- 可选择的软件许可证 | 订购代码。PHSXOSD
- 该仪器可提供辅助数据（VANC和ANC）数据包的详细视图。
- 辅助数据包分析仪还包括DID或SDID搜索编辑器、冻结和冻结触发功能。
- 用户可定义的触发参数包括：DID和SubDID值、行号范围、校验和、DBN、奇偶校验和ANC间隙错误。DID和SubDID值、行号范围、校验和、DBN、奇偶校验和ANC间隙错误。
SxD 控制
画面抓取

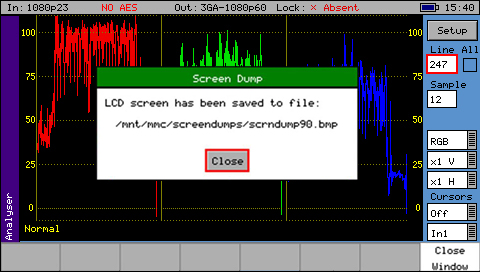

- 屏幕截图可以通过网络浏览器或FTP传输来保存和下载。

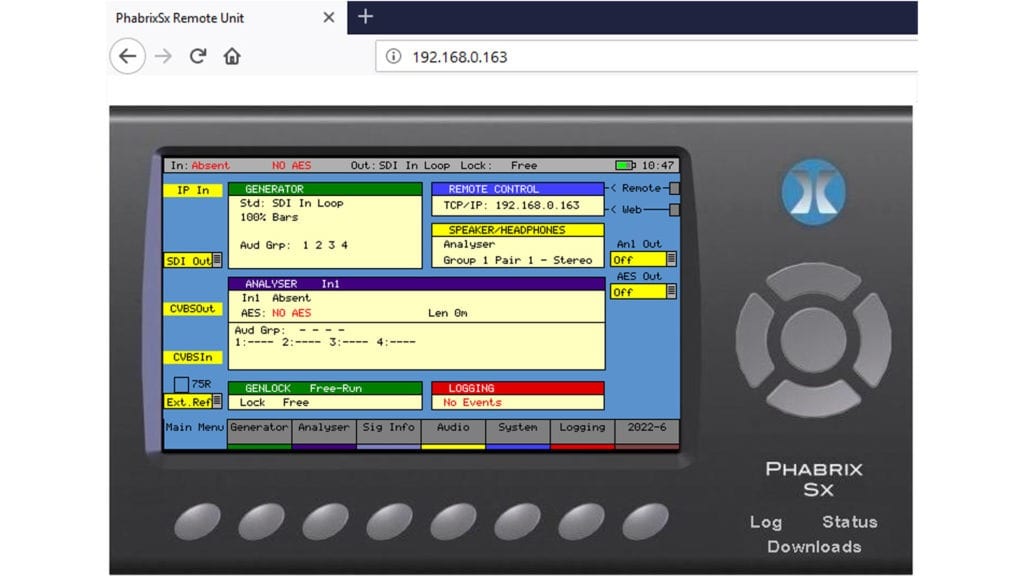

网页浏览器
- 通过标准浏览器的TCP/IP接口查看和控制仪器的显示。
- 是远程位置检查、工程支持和故障分析的理想选择。
- 允许访问关键功能，包括屏幕转储、响度文件和日志文件。
电脑模拟器
- 一个免费的Sx模拟器PC应用程序可在PHABRIX 网站上获得。
- 表示自动化编程的命令ID。
SxD 音频

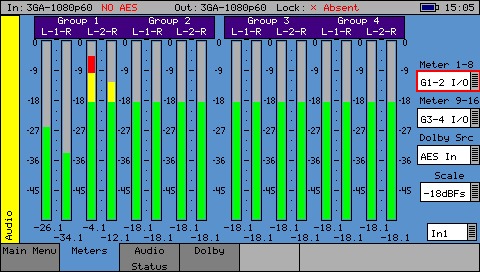

16通道计量
- 最多可显示16个音频通道
- 每块8米的信号源可以独立设置，以便对嵌入式音频输入或输出进行计量。
- 当前的音频电平以dBFs（相对于0dB满量程的分贝）为单位显示在每个仪表的底部。

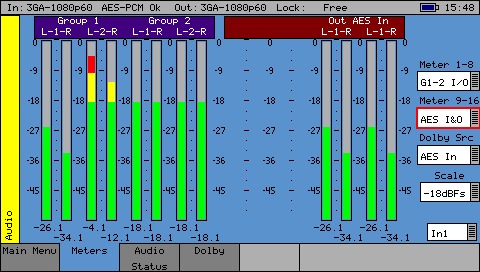

AES/模拟仪表
- 提供AES和模拟(TAG)音频计量，作为嵌入式音频的替代方案。
- 杜比E测光选择
音频通道状态
- 音频状态菜单显示所选音频通道的通道状态。
- 以解码形式显示，同时也是一个原始的十六进制数据转储。
- 信号源可以来自输入信号，也可以来自信号发生器的输出，以便快速比较。
杜比状态
- 可选的软件许可证｜订购代码。PHSXO-DAG
- 杜比音频比特流分析，用于杜比E、杜比数字和杜比数字增强版。
- 主菜单窗口提供了清晰易读的各组检测到的音频类型的状态，并提供了杜比节目配置和杜比E防护带定时的快照。
- 所有与杜比相关的元数据参数都可以被记录。
杜比分析仪
- 可选的软件许可证｜订购代码。PHSXO-DAG
- 显示流类型、所选音频流的元数据、PA间距和任何CRC错误。
- 杜比E SDI时序关系与推荐线路位置的指示
- 与杜比音频有关的错误的日志触发器包括CRC错误、时序和通用及程序元数据。
杜比发生器
- 可选的软件许可证｜订购代码。PHSXO-DAG
- 该工具集提供了针对杜比E、杜比数字和杜比数字增强版的预配置杜比音频测试位流。
- 然后，工程师可以同时调整杜比E、元数据参数和杜比E线号，以测试广播基础设施和下游音频编码设备。
杜比计量
- 可选的软件许可证｜订购代码。PHSXO-DAG
- 检测到的杜比音频类型会显示在音频表中。
- 杜比音频未被解码
- 提供杜比E测光
SxD 体系
乐器预设
- Sx 仪器中的当前设置可以保存为记忆，以便将来调用。
- 记忆可以导出到一个文件，重新导入或复制到其他单位。
- 预设可以应用于整个仪器，也可以在生成器或分析仪中选择性地应用。

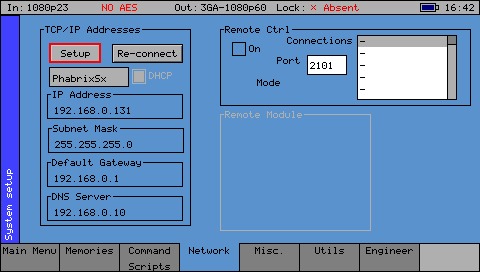

网络配置
- 网络菜单允许将 Sx 仪器配置为网络的一部分。
- 支持通过DHCP或手动配置自动获取网络参数。
- 远程控制的启用/禁用和端口号的选择。

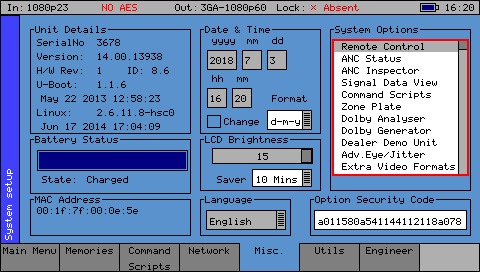

软件状态
- 序列号、Sx仪器MAC地址、版本信息和电池状态一览无余。
- 可以设置日期和时间，并恢复出厂默认设置。
- 显示已加载的许可证选项
- LCD亮度和屏保配置

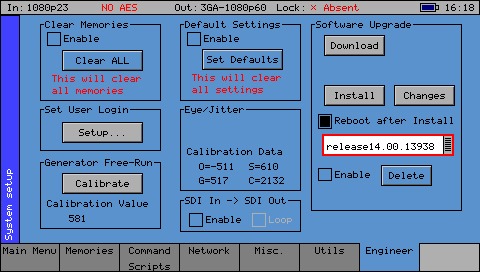

工程师设置
- 管理Sx的设置，包括用户访问、清除记忆、出厂默认设置、软件升级和音频校准。
- SDI输入到SDI输出环通模式
- 控制SDI到IP-SFP网关，在以下方面 Sx TAG
用途
- 设备运行状态的细节
- 详细说明温度和各个板子的电压
- 列出任何已记录的硬件错误

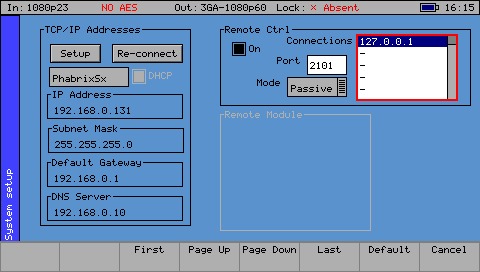

Enh.遥控
- 可选择的软件许可证 | 订购代码。PHSXOR
- 该选项允许在PC上创建复杂的应用程序，以执行自动测试和测量功能。
- PHABRIX 仪器作为一个服务器，在端口上监听，等待来自客户端的请求。
- 产品上的所有可视化控件都有一个相关的命令。

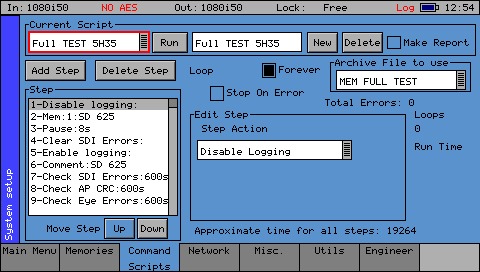

命令脚本
- 可选的软件许可证｜订购代码。PHSXOS
- 节省的时间和工程师运行脚本检查设备并返回报告的能力是非常宝贵的。
- 通过用户定义的操作者名称，为使用Sx系列内的工具集重复测试系统创建一堆命令。
- 命令脚本可以在界面上创建，也可以在PC上脱机创建。
HTML报告
- 可选的软件许可证｜订购代码。PHSXOS
- 当"运行"报告生成时，它们会自动填入一个机载html文件，然后可以通过远程控制设施下载并打印成纸质硬拷贝。如果需要，该报告还可以收集仪器的屏幕转储，以随同报告一起提交。
- 用户可以添加自己的标志，以个性化的报告
SxD 信号

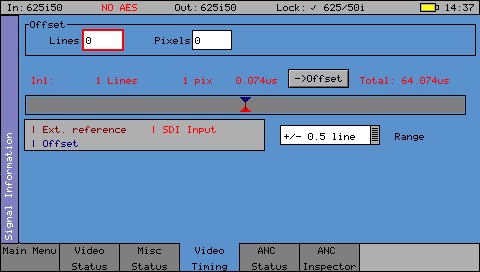

视频定时
- 显示所选视频输入与外部参考输入之间的关系。
- 偏移功能可简化系统定时测量

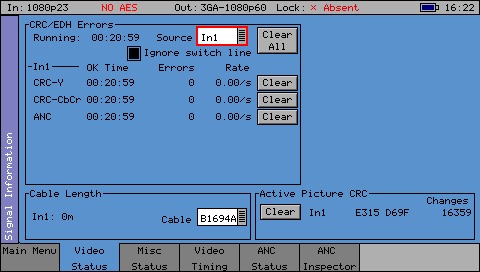

视频状态
- 显示所选视频输入或输出的状态以及数据流中发现的任何错误。
- 显示EDH、Active Picture和CRC数据，并累计显示运行时的错误和错误率。
- 显示SDI输入的估计电缆长度，可选择电缆类型。

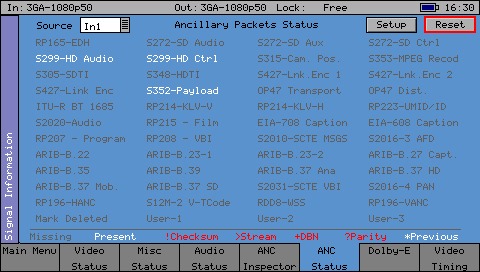

ANC地位
- 显示SDI输入上存在哪些ANC数据包，是否检测到任何错误。
- 每个字段都根据ANC数据包是否存在（白色）、是否丢失（灰色）、是否有错误（红色）或之前是否有错误（黄色）进行颜色编码。
视频格式/负载

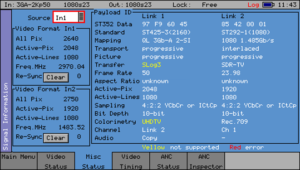

- 更新后的Misc Status菜单提供了一个易于阅读的SMPTE 352视频有效载荷包（VPID）嵌入所选视频输入的并列状态视图，并显示任何已发现的错误。
- 支持单链路的多链路3G和基于HD的UHD格式
- 选择输入或输出进行快速比较
- 原始数据和解码形式的显示
SxD 伐木

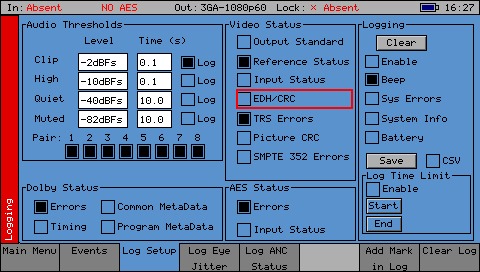

日志设置
- 设置音频阈值并记录特定的视频状态事件，包括输出、参考和输入状态、TRS错误、图像CRC等。

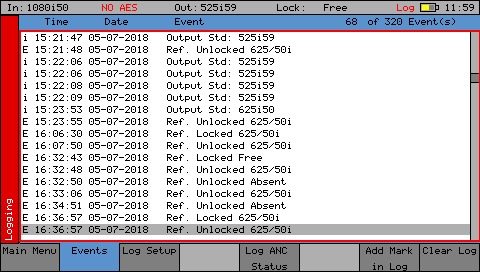

事件日志显示
- 事件日志菜单显示事件列表，并带有时间戳，显示事件发生的时间。
ANC日志设置
- 记录ANC状态菜单允许自定义哪些ANC数据包要记录状态的变化（例如：当前、校验和错误、缺失、奇偶校验错误）。
- 杜比和AES状态以及设备系统错误的记录
- 控制记录时间
X
ANC日志设置
- 记录ANC状态菜单允许自定义哪些ANC数据包要记录状态的变化（例如：当前、校验和错误、缺失、奇偶校验错误）。
- 杜比和AES状态以及设备系统错误的记录
- 控制记录时间
准备好改造您的测试与测量工具包了吗？
SxD 规格
| 监控详情 | |
| 显示分辨率 | 480 x 272像素自动缩放 |
| 显示类型 | 16:9 24位彩色TFT |
| 显示尺寸 | 95 x 54毫米 |
| 加工 | 所有数字 |
| 录像 | |
| 数据接口 | 3G-SDI，HD-SDI SD-SDI |
| 输出/输入 | 1个75欧姆BNC |
| Genlock | 双/三/SDI，带十字锁 |
| 可调节的时间 | 0至1帧 |
| 文本特征 | 是的，有字体、颜色和点的大小 |
| 标志标识 | 是的，是的 |
| EDH | 是（SD-SDI） |
| 视频测试信号 | |
| 决议 | 10位 |
| 静态测试模式 | 32+，包括全帧 |
| 移动区板 | 是的，是的 |
| 用户定义 | DPX,YUV,TGA,BM等。 |
| 格式 | 将应要求提供 |
| 眼位率 | 3Gbps，1.485Gbps，270 Mbps。 |
| 抖动 | SMPTE规格过滤器 |
| 抖动温度计 | 对准、定时 |
| 音频 | |
| 内部扬声器 | 0.5瓦 |
| 音频DAC | 24位立体声 |
| 耳机接口 | 3.5毫米，自动出线 |
| 发电机/显示器 | 48 kHz 20-bit (SD-SDI) 24-bit (HD-SDI) |
| 16通道嵌入式音频 | 是的，是的 |
| AES输出/输入 | 不适用 |
| 音频测试信号 | |
| 固定音 | 17 |
| 可变音调 | 1Hz-24Khz，步长1Hz |
| 间歇音 | 是的，是的 |
| 白噪声的产生 | 是的，是的 |
| 音频水平可变 | 0至-100dB，步幅为1dB |
| 音频相位反转 | 是的，是的 |
| 一般性 | |
| 导航面板 | 5个菜单键 8个自定义选择/程序 |
| 整体式电池供应 | 是的，是的 |
| 内部存储 | 8GB（可升级 |
| 遙控器 | 网页浏览器界面 |
| 以太网/USB | 是的，是的 |
| 携带箱 | 包括 |
| 交流电源 | 包括 |
| 安保 | 肯辛顿锁配件 |
| 尺寸/重量 | 0.7公斤，高：92毫米，宽：225毫米，深：42毫米。 |
SxD 订购
| SxD | |
|
PHSXDL
|
SxD 手持式仪器 - SD/HD/3G 手持式全套设备（包括PHSXOF作为标准配置）。 |
| 软件选项 | |
|
PHSXO-AVD
|
AV延迟分析 - 分析器支持EBU和LAWO AV延迟序列。 |
|
PHSXOS
|
* 命令脚本+报告 - 重复测试+创建打印报告。 |
|
PHSXOSD
|
* SDI数据显示+VANC/ANC检查员 - 详细的SDI数据显示。 |
|
PHSXOR
|
* 增强型远程控制 -- -- 基于TCP/IP套接字的远程控制。 |
|
PHSXOZ
|
* 区域板发生器 - 可编程区域板发生器。 |
|
PHSXO-DAG
|
* 杜比E/D/D+分析+生成--杜比流媒体、计量、计时 |
|
PHSXO-ENG
|
工程捆绑(*) - PHSXOS,PHSXOSD,PHSXOR,PHSXOZ,PHSXOF,PHSXO-DAG (价格包括40%的折扣) |
| 辅料 | |
| PHSXWM | Sx 墙面安装支架，方便充电（不包括充电器）。 |
| 延长保修 | |
| PHSXD-3YEAR | SxD 保修期从1年升级为3年 |
|
PHSXD-5YEAR
|
SxD 保修期从1年升级为3年 |
| *一年保修为标准配置 | |
