LT 4448

转换装置

3G-SDI | HD-SDI | SD-SDI

与 LTC 信号兼容
冗余电源,提高可靠性

查看产品手册联系销售部

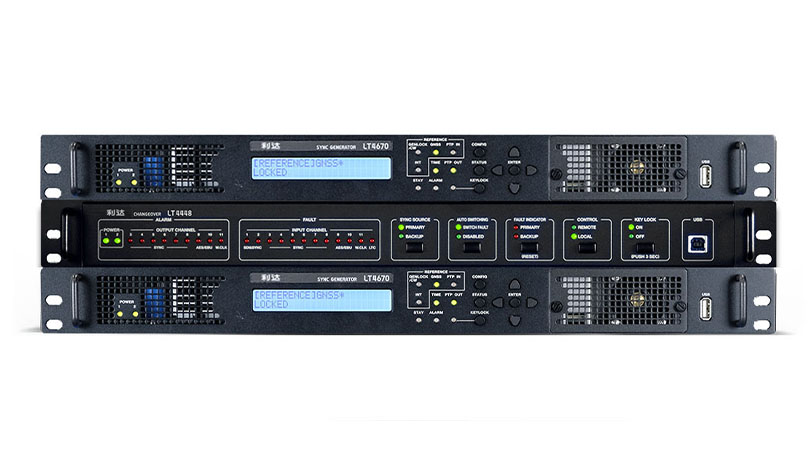

LT 448 与两个 LT 4600A 的组合

LT 4448 是一个切换装置,当检测到主信号出现问题时,它能自动将信号从主信号切换到备用信号。两个输入信号系统(主信号和备用信号)连接到 LT 4448,LT 4448 检测主输入信号振幅的误差。

单个 LT 4448 可提供 11 对 BNC 和 LTC 通道。这些通道可以接收 SDI NTSC/PAL 黑色脉冲串、高清三电平同步、AES/EBU 数字音频、字时钟和 LTC 信号。 它可与 LT 4610/LT 4611/LT 4600A 结合使用。

主要特点

单个设备可提供 11 个通道(单个通道包括一个主输入端、一个备用输入端和一个输出端)。

继电器用于切换通道 1 和 2 的主信号和备用信号。高速电子开关用于切换通道 3 至 11 的主信号和备用信号。对于 LTC,可在三个输入端的主信号和备用信号之间进行切换。

可以选择输入信号类型。在通道 1 和 2 上,可以选择 SDI 信号(3G、高清、标清)、NTSC/PAL 黑色脉冲串信号或 HD3 三级同步信号。在通道 3 至 8 上,可以选择 NTSC/PAL 黑色脉冲串信号或 HD3 三级同步信号。通道 9 和 10 专用于 AES/EBU 数字音频信号。通道 11 专用于字时钟信号(TTL 输入)。LTC 通道专用于 LTC 信号(2 Vp-p 差分输入)。

LTC 通道提供三个系统的两个输入(主输入和备用输入)和三个系统的一个输出。此外,LTC 电缆(单独出售)可用于连接 LT 4610(同步发生器)。

根据 LT 4448 所连接的系统信号源的上升时间,可将开机时启动故障检测的延迟时间设置为约 1 分钟或约 4 分钟。

冗余电源可提高可靠性。出错时会发出警报。

获得我们产品的现场演示

查看我们的产品,并了解它们如何为您的组织工作。

后面板输入/输出

订购

相关配件

产品名称 型号 备注
LTC 电缆 LC2585 转换电缆,用于将 LT 4448 转换装置和 LT 4670 同步信号发生器组合使用
