高精度同步生成，确保无缝混合 IP/SDI 操作

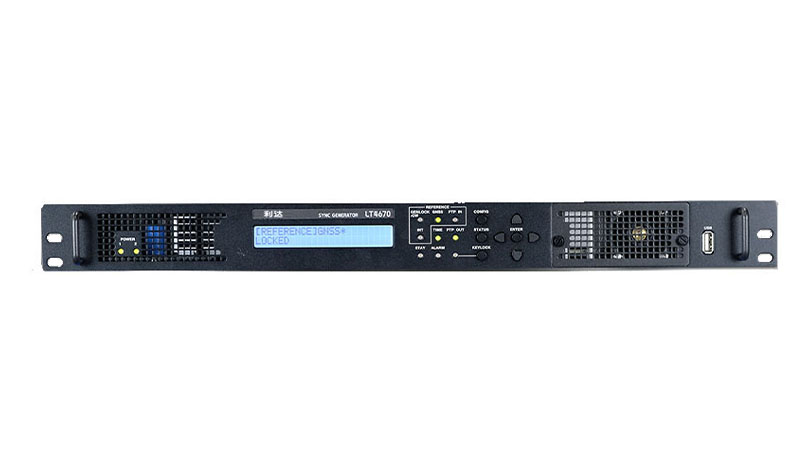

Leader的LT4670 同步脉冲发生器专为满足现代 SDI/IP 混合网络的需求而设计。LT4670 既支持用于 IP 环境的 PTP（IEEE 1588-2008），也支持用于 SDI 的传统黑脉冲串和三电平同步。这确保了传统和下一代工作流程之间的无缝定时精度。无论您是同步摄像机、路由器、切换器还是制作服务器，LT4670 都能提供坚如磐石的基准，使您的整个操作保持同步。

无与伦比的计时精度

凭借高稳定性振荡器，LT4670 可提供精确的同步，消除漂移，确保跨 SDI 和 IP 基础设施的可靠定时。LT4670 还可充当 PTP 客户端，从广播公司的 IT 主时钟接收 PTP，确保 IT 系统与其 ST 2110 基础设施同步。即使在网络流量很大的环境中，LT4670 也能保持微秒级精度，确保信号完整性不受干扰。对于处理 4K、8K 和 HDR 工作流程的广播公司来说，这种精度水平至关重要，可降低可能影响高分辨率制作的定时差异风险。

面向未来的可扩展性

无论是小型演播室还是大型广播设施，LT4670 都能满足您的需求。它的设计具有面向未来的灵活性，使广播公司能够在不中断运营的情况下逐步过渡到全 IP 工作流程。随着新标准的出现和行业期望的发展，拥有像LT4670 这样可扩展的 SPG，可确保您的投资在未来数年内仍然可行。

高级测试和监控功能

LT4670 符合 SMPTE ST 2059-2 标准，可确保与网络中其他 PTP 设备的互操作性。它还提供用于故障排除和验证的各种测试信号，是工程师的必备工具。无论您是需要验证定时准确性、检查同步问题还是诊断潜在故障，LT4670 都能提供快速高效解决问题所需的工具。这些功能使 LT4670 不仅仅是一个同步发生器，更是一个管理混合广播网络同步的全面解决方案。

精确的时间同步对广播领域的所有应用都至关重要。Blackburst/Tri-Level Sync、AES、时间码、测试模式和精确时间协议 (PTP) 是在广播设施中分配精确时间的广泛应用方法，可确保帧精确的视频切换和同步。

要确保 Blackburst /Tri-Level Sync、AES、时间码、测试模式和 PTP 保持同步，最简单的方法是在同步脉冲发生器中使用同一振荡器产生所有基准源，并将该装置锁定到 GPS 基准（如Leader LT4670）。

这样，如果同步脉冲发生器失去 GPS 基准，BB/TLS 和 PTP 基准都将使用同步脉冲发生器的 "信号烤箱控制内部 "振荡器，并进入 "保持同步 "模式。

当 GPS 基准恢复时，可使用 "慢锁定 "功能来消除基于 "保持同步 "再次进行同步锁定时产生的冲击。当 SPG 失去 GPS 基准时，如何恢复和保持时间同步会严重影响广播系统的稳定性。LT4670 中减轻定时中断的关键技术之一是慢同步 - 一种逐步调整时钟而不是突然修正的方法。

在 GPS 基准丢失时，慢同步 Blackburst/三电平同步、AES、时间码、测试模式和精确时间协议 (PTP) 是保持广播网络稳定性和确保可靠时间分配的关键技术。通过逐步引导时钟和避免突然校正，广播公司可以防止视频和音频中断，提高同步精度，并增强整个系统的恢复能力。实施慢同步的最佳实践有助于保障直播、后期制作工作流程和无缝播放操作，即使在严峻的条件下也是如此。

在广播 PTP 系统中实现慢同步

为了在广播设备中有效实施慢同步，Leader LT4670 同步脉冲发生器采用了以下最佳实践：

• 使用高质量振荡器：稳定、低漂移的振荡器可确保系统在 GPS 无法使用时保持精度。
• 启用保持模式：配置 PTP 主站，使其在 GPS 丢失时进入保持模式，从而依靠内部定时源。
• 配置慢同步算法：调整 PTP 设置，逐步调整频率，而不是立即跳变。
• 监控和记录计时性能：定期检查同步精度，并根据需要调整设置以优化性能。

Genlock

支持 NTSC/PAL 黑色脉冲串信号和用于同步输出信号的 HDTV 三电平同步信号。此外，它还支持带场参考脉冲的 NTSC/PAL 黑色脉冲串信号和带 10 场 ID 的 NTSC 黑色脉冲串信号。标配支持 10 MHz CW 锁定。还提供 PTP 和 GNSS 同步选件。

保持同步和慢速锁定

LT4670 专为在关键任务环境中实现最高可靠性而设计。如果同步锁定输入信号不稳定或丢失，保持同步功能会保持当前同步状态，以避免信号中断。一旦恢复稳定的基准信号，慢锁定功能就会逐步重建同步，从而最大限度地减少时序中断和视觉伪影。这些功能可与各种基准源配合使用，包括黑脉冲串 (BB)、三电平同步、10 MHz CW、GNSS（与 SER01 配合使用）和 PTP（与 SER03 配合使用），从而确保灵活、稳健的系统集成。

六路独立模拟视频同步信号输出

LT4670 提供六个独立运行的模拟视频同步输出，专为实现高度多功能而设计。每个输出均可单独配置，相位偏移可调，以满足多设备系统独特的同步要求。这使得从摄像机到路由器和监视器等各种设备的信号定时都能精确对齐。所有输出均支持黑色突发（NTSC/PAL）和三电平同步格式，因此适用于标清、高清和超高清工作流程中的各种应用。

设备间同步控制

在需要冗余的系统中，L-SYNC 功能允许LT4670 使用相同的模拟视频同步信号将其内部时钟与另一台设备同步。这可确保备用设备与主设备保持完全同步，从而在发生故障时实现无缝切换。同步扩展到多个输出，包括 PTP (SER03)、LTC、带 VITC 的黑突发、SDI ATC (SER02/SER04)、AES/EBU 和 NTP，使 L-SYNC 成为故障安全定时架构的关键组件。

CW/1PPS 输出和 LTC I/O

LTC 还提供可选的 CW/1PPS 输出，每个输入可输出三个独立的系统。输出可分别设置为帧频和相对于参考时间的偏移时间。

世界时钟

为确保准确的音视频同步，LT4670 提供专用的 48 kHz 字时钟输出。该输出与参考视频信号保持一致，从而为混音器、录音机和 DAW 等数字音频设备提供稳定的定时。通过保持音频和视频系统之间的同步定时，字时钟输出是防止音频漂移、确保无缝后期制作和现场直播操作的关键组件。

用户预设和记忆功能

LT4670 通过记忆和预设功能简化了配置，提高了操作灵活性。即使在断电后，设备仍能保留上次使用的设置，从而减少设置时间。用户可以存储多达 10 个自定义预置，这些预置可以捕捉完整的配置状态，从而快速调用不同生产场景下的复杂设置。这一功能在系统配置经常变化的环境中尤为重要，例如出租屋、转播车或多演播室设施。

冗余电源、不间断电源和风扇更换

LT4670 专为高可用性而设计，支持可选的冗余电源模块LT4670)。这可确保在发生电源故障时持续运行。电源和冷却风扇均可热插拔，以便在不中断服务的情况下进行维护或更换。这一功能非常适合全天候广播和制作设施，因为在这些设施中，停机是不允许的，它能提供安心和不间断的性能。

实时时钟

实时时钟由电池提供支持。开关电源时无需重新设置日期和时间。

以太网络

仪器可通过 HTTPS/HTTP 和 REST-API 以及 SNMP 进行控制。它可以连接到 NTP 服务器，设置内部时钟时间或作为 NTP 服务器运行。

LT4670（GNSS）

通过连接全球导航卫星系统（GNSS）天线，可以生成每个信号，并将其输出锁定为从 GPS、GLONASS、GALILEO 和 BDS 获取的频率和时间。
具有保持功能，可在失去 GNSS 信号时保持输出信号的相位和频率。

LT4670(SDI)

三速率 SDI 支持
3G-SDI（A 级、B 级）、HD-SDI 和 SD-SDI。提供 2 个独立的 SDI 信号输出端子，并可为每个端子设置模式和相位。
此外，还可安装两个 SER02，以输出多达 4 个独立的 SDI 信号。此外，通过添加 4K 选件 (SER21)，还可支持 4K 3G-Quad Link。

用户图案输出
除了彩条等内置图案外，还可输出标清和高清 (2K) 用户图案。
ID 字符叠加
ID 字符可叠加在屏幕上的任意位置。此外，还可使用水平滚动和闪烁显示来确认活动状态。

徽标叠加
尺寸为 640（点）x 480（线）（VGA 大小）的 24 位全彩位图数据可以作为徽标标记叠加在屏幕的任意位置。

安全区域标记
可在屏幕上叠加 90% 和 80% 的安全区域标记，以及 3G-SDI 和 HD-SDI 的 4:3 宽高比标记。

图案滚动
向 8 个方向滚动图案。移动速度也可以改变。

移动方框
可以叠加在屏幕上移动的方框。颜色、大小和移动速度均可变化。

圆形
90%、80% 和 70% 的圆形可叠加在屏幕上。亮度可以切换和闪烁。

时间码
时间码可以叠加在屏幕的任何位置。字体大小和亮度可以更改。

嵌入式音频
可添加 16 个嵌入式音频通道（4 个通道 x 4 组）。可为每个通道设置频率、电平等。

唇音同步模式
输出带有同步视频和音频的唇音同步模式。通过使用配备唇音同步测量功能的波形监视器（如我们的LV5600W），可以测量 SDI 信号传输中视频和音频之间的差异。

LT4670(PTP)

PTPLeader
IEEE 1588-2008 中规定的精确时间协议，作为 PTP 主控器运行。支持的配置文件有 SMPTE 2059、AES67 和 General；PTP 时间源来自内置时钟、NTP 服务器、GNSS、VITS 或 LTC。

PTP 从属
如果系统中存在较高一级的 PTP 主站，则它可以充当 PTP 从属站，也可以充当较低级设备的 PTPleader 。

两个独立的 PTP 端口
安装了两个 PTP 引擎，每个引擎都可以作为独立的主控器来构建 PTP 系统。两个系统可以采用从属配置。leader 可由用户选择或自动选择。此外，还可以配置一个从属系统，另一个作为leader。

支持 10GbE
兼容 10GbE SFP+ 模块（需单独购买）

本地 PTP
通过 Genlock 功能与模拟视频同步信号或 HDTV 三电平同步信号进行基因锁定，可从外部时间源获取时间信息。

LT4670（25G IP 12G TSG）

25G IP 信号生成
IP 测试模式信号生成功能，支持 SMPTE ST 2110-21/30/31/40 IP 传输标准，能够生成 2K 和 4K (3840 x 2160)视频信号测试模式。

支持 12G-SDI (4K)
支持 12G-SDI、3G-SDI（A 级、B 级）、HD-SDI 和 SD-SDI。提供 4 个独立的 SDI 信号输出端子，每个端子都有自己的模式和相位设置。

用户图案输出
除了彩条等内置图案外，还可以输出任意图案。

LT4670（电源）

冗余电源
为提高操作安全性，LT4670 通过添加LT4670(POWER)，支持双电源。如果电源发生故障，主机面板上会显示警报，还可通过 SNMP 输出警报。
