LT4670

GERADOR DE SINCRONIZAÇÃO

4K | 12G-SDI | 3G-SDI | HD-SDI | SD-SDI | PTP

Estabilidade/Multi-saída/PTP Grandmaster
GNSS/25G-IP & 12G TSG
Fonte de alimentação redundante com permuta direta

VER BROCHURAVENDAS DE CONTACTO

Um gerador de sincronização "True-Hybrid" compatível com sinais de sincronização/PTP Black Burst/Tri-level para sistemas SDI e IP

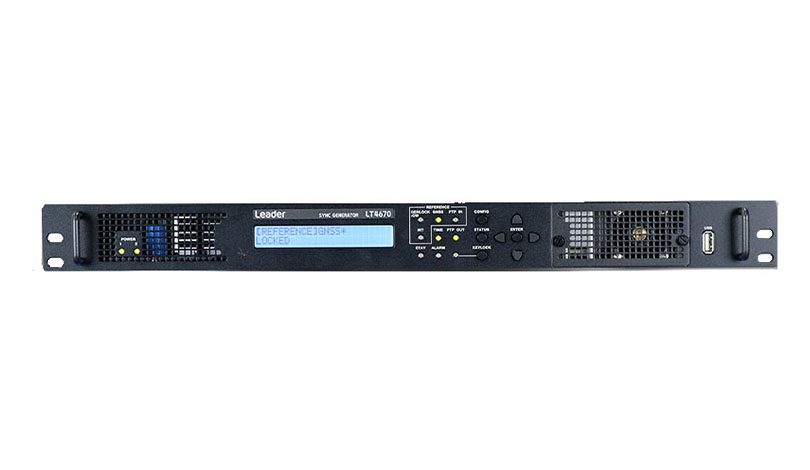

O LT4670 é um gerador de sinal síncrono de tamanho de rack completo de 1U que produz PTP, GNSS, (4K/HD) IP, 4K 12G, (3G/HD/SD) SDI, sinais síncronos analógicos, AES/EBU, relógio de palavra de áudio e LTC sincronizado com sinais de sincronização de vídeo analógico. O PTP funciona como um grande mestre e tem duas funções PTP leader e seguidoras independentes.

Seis saídas independentes de sinal de sincronização analógica, saída de áudio digital, saída de word clock, entrada/saída LTC e L-SYNC são fornecidas como padrão, com opções para sincronização GNSS, PTP, 4K IP, HD IP, 4K 12G-SDI, 4K Quad, 3G-SDI, HD-SDI e SD-SDI em qualquer padrão. O sistema foi concebido para uma gestão optimizada do sistema de sincronização de acordo com vários sistemas.

CARACTERÍSTICAS PRINCIPAIS

Função Genlock

Podem ser introduzidos sinais de rajada preta NTSC/PAL e sinais de sincronização de três níveis HDTV, que são sinais de sincronização de vídeo analógicos, para sincronizar cada sinal de saída. Também são suportados sinais de black burst NTSC/PAL com pulso de referência de campo e sinais de black burst NTSC com ID de 10 campos. Também suporta bloqueio CW de 10 MHz como padrão.
* São necessárias opções adicionais quando se utiliza PTP ou GNSS.

Funções de manter a sincronização e de bloqueio lento

É fornecida uma função de permanência em sincronização em caso de anomalias na entrada de genlock. Além disso, uma função de bloqueio lento é fornecida para reduzir o choque que ocorre quando o genlock é executado novamente após uma permanência em sincronia, realizando assim um sistema de sincronização extremamente estável. O sistema suporta BB, tri-level, 10 MHz CW, GNSS (SER01) e PTP (SER03).

Código de tempo E/S

Com base nas informações de hora interna, servidor NTP, informações de hora LTC (entrada do terminal LTC), VITC (SER02), GNSS (SER01) e PTP (SER03), saída para 3 sistemas LTC (terminal LTC), sinal de sincronização analógica multiplexada para VITC e saída SDI (SER02/SER04) para ATC A saída SDI (SER02/SER04) pode ser multiplexada para ATC (LTC/VITC).

Saída de sinal de relógio de palavra

Pode ser emitido um sinal de wordclock de 48 kHz sincronizado com o sinal de vídeo.

Saída de sinal AES/EBU

Pode ser emitido um sinal AES/EBU com tom e um sinal AES/EBU sem som.

Seis saídas independentes de sinal de sincronização de vídeo analógico

Estão disponíveis seis saídas independentes de sinal de sincronização de vídeo analógico. A fase de cada saída pode ser variada de forma independente.

Controlo síncrono entre dispositivos
(L-SYNC)

Num sistema redundante, o tempo pode ser sincronizado utilizando L-SYNC para ligar os dispositivos principal e de reserva sincronizados pelo mesmo sinal de sincronização de vídeo analógico. As saídas de tempo sincronizado são PTP (SER03), LTC, sinal preto (VITC), sinal SDI ATC (VITC/LTC) (SER02/04), sinal AES/EBU, NTP.

Funções de memória e predefinição do utilizador

A última memória, que mantém a última definição quando a alimentação é desligada, e até 10 predefinições podem ser armazenadas internamente. Para conveniência operacional, as predefinições registadas podem ser recuperadas para iniciar sempre com as mesmas definições.

Fonte de alimentação redundante e substituição ininterrupta da fonte de alimentação e da ventoinha

A opção de unidade de fonte de alimentação redundante (LT4670SER11) pode ser adicionada para operação redundante. A unidade de fonte de alimentação e os ventiladores podem ser trocados a quente.

PRONTO PARA TRANSFORMAR O SEU CONJUNTO DE FERRAMENTAS DE TESTE E MEDIÇÃO?

E/S do painel traseiro

ENCOMENDANDO

Opções de hardware

Opção Descrição
LT4670-SER01 Sincronização GNSS (GPS, GLONASS, GALILEO, BDS)
LT4670-SER02 3G/HD/SD-SDI 2 saídas
LT4670-SER03 Funções Grande Mestre, Leader e Seguidor
LT4670-SER04 4 saídas 12G/3G/HD/SD SDI, saída de padrão IP 25G/10G
LT4670-SER11 Unidade de alimentação eléctrica

Opções de software

Opção Descrição
LT4670-SER21 Saída 4K 3G-Quad

LT4670-SER01 | GNSS

  • Adicionando a opção GNSS (LT4670SER01) e ligando uma antena GPS, os sinais podem ser gerados e emitidos bloqueando a frequência e o tempo obtidos a partir do GNSS (GPS, GLONASS, GALILEO, BDS).

LT4670-SER02 | SDI

    • Suporte SDI para até 4 saídas
      O LT4670-SER02 suporta dois sinais 3G-SDI (Nível A, Nível B), HD-SDI e SD-SDI, com dois terminais de saída de sinal SDI independentes, cada um com definições de formato, padrão e fase separadas. Podem ser instaladas duas opções para fornecer até quatro saídas de sinal SDI com formatos e padrões independentes.
    • Padrão de sincronização labial (quando a opção SDI é adicionada)
      Emite um padrão de sincronização labial no qual o vídeo e o áudio são sincronizados, permitindo a medição de discrepâncias de vídeo e áudio na transmissão do sinal SDI.
    • Padrão do utilizador (com opção SDI)
      Os ficheiros de imagem criados pelo cliente (formato BMP, TIF) podem ser utilizados como padrões de teste.
    • Sobreposição de áudio incorporado (quando a opção SDI é adicionada)
      16 canais (4 canais x 4 grupos) de áudio incorporado podem ser sobrepostos.
    • Visualização de sobreposição de padrão de código de tempo (quando a opção SDI é adicionada)
      O código de tempo pode ser sobreposto em qualquer posição no ecrã.
    • Função de confirmação de congelamento (quando a opção SDI é adicionada)
      O padrão de deslocação, a caixa móvel, o carácter ID a piscar e o círculo a piscar podem ser sobrepostos ao padrão.

LT4670-SER03 | PTP

      • Função de leitor PTP
        Funcionando com um grande mestre, a função de leitor PTP (mestre) permite selecionar a referência entre PTP, GNSS, VITC, LTC, BB analógico ou hora interna.
      • Função de seguidor de PTP
        Suporta a função de seguidor de PTP (escravo), actuando como seguidor de PTP (escravo) para o grand master de PTP superior e como leitor de PTP (mestre) para o dispositivo inferior.
      • Duas portas PTP independentes
        São fornecidos dois motores PTP, cada um dos quais pode ser utilizado para criar sistemas PTP em redes independentes.
      • Terminais PTP2 com dois medidores SFP
        Podem ser utilizados até dois módulos RJ-45 SFP ou dois módulos 10GbE SFP+ (vendidos separadamente).
      • Função PTP local (quando a opção PTP é adicionada)
        O tempo PTP pode ser redistribuído a partir de um sinal síncrono analógico e de uma fonte de tempo externa, como o GNSS ou o servidor NTP.

LT4670-SER04 | 25G IP 12G TSG [Suporte futuro]

    • Geração de sinais IP 25G
      Função de geração de padrões de teste para IP, em conformidade com a norma SMPTE ST 2110-20/30/31/40 e capaz de gerar padrões de teste 2K e 4K (3840×2160) para sinais de vídeo.
    • Suporte 12G-SDI (4K)
      Suporta 12G-SDI, 3G-SDI (Nível A, Nível B), HD-SDI e SD-SDI. São fornecidos 4 terminais de saída de sinal SDI independentes, cada um com as suas próprias definições de padrão e fase.

LT4670-SER21 | 4K 3G-Quad Link

    • 4K (compatível com 3G-Quad) (LT4670-SER21)
      A saída 4K 3G-Quad Link está disponível adicionando a opção de licença 4K (LT4670SER21).
      São necessárias duas opções de saída SDI (LT4670SER02).
