波形モニター
LPX500
クアッド4K入力波形モニター
4K｜12G-SDI｜3G-SDI｜HD-SDI｜SD-SDI｜HDR｜IP
ハイブリッドIP/SDIワークフロー向けの、2つの独立したディスプレイを備えたマルチチャンネル波形モニター
LPX500波形モニターのご紹介
LPX500ハイブリッドIP/SDI波形モニターは、有名なLeader PHABRIX Test and Measurementブランドの次世代技術を包含する、強力な新しいビデオ解析・生成機器ファミリーの最初の製品です。LPX500は、4つの独立したアナライザのバンクを備えており、最大4 x 12G-SDIと2 x 100GE-IP入力の同時表示と監視が可能です。
2つ目のコンパクトなスクリーンユニットが、オプションで本機のローカルディスプレイ機能を拡張できるようになり、どちらの物理的なスクリーンからでも本機を操作できるようになりました。セカンド・スクリーンもタッチ対応で、メイン・ユニットのプライマリー・スクリーンと同じジェスチャーをサポートします。セカンドディスプレイへの接続は、専用のUSB-Cコネクターを使用します。DisplayPortまたはSDI Mon BNCディスプレイ出力から、いずれかの画面を出力するための、さらなるリモート画面出力の組み合わせも可能です。さらに、デュアル内蔵VNCクライアントは、noVNCよりもいずれかのディスプレイへのリモート接続のパフォーマンスを大幅に向上させます。
PHABRIX 革新的なアプリスタイルのインターフェースを踏襲したLPX500は、最新のSDIおよびIPシステムの複雑さを隠し、重要な情報をすっきりと表示します。LPX500のために設計された拡張レイアウトは、利用可能な画面領域を広げるだけでなく、設定されたレイアウトを左右にナビゲートするスワイプジェスチャーや、機器の配置を正確にタップ、ホールド、スライドする機能を備えています。複数の画面レイアウトにより、画面領域が拡大され、機器レイアウト間をスムーズに移動できるため、本機での表示とタッチ操作が最適化されます。
主な特徴
完全に再設計されたコンパクトなフォームファクターは、最新のワークフローに対応します。
完全に再設計されたコンパクトなフォームファクターに収められたLPX500は、8インチのタッチスクリーンと奥行きの短さを提供し、OBトラックなどラックスペースが限られた場所に最適です。専用のUSB-C接続により、独立した2台目のコンパクトな8インチ・タッチスクリーン・ディスプレイも提供されます。内蔵のnoVNCを使用して、LPX500はリモートネットワーク経由で両方のディスプレイに高速アクセスすることもできます。
4系統の12G-SDIおよび2系統の100GE-IP入力に対応
LPX500は、4つの独立したアナライザのバンクを備え、4つの4K入力、HDRおよびSDR入力、あるいはSDIおよびIP入力の同時表示が可能です。この測定器は、デュアルSDIアナライザを標準サポートする10G-IPツールセットを提供し、高度な物理層解析（アイとジッタ）を工場装着オプションとして提供します。LPX500の包括的な機能セットは、SD/HD/3G/6G/12G-SDI、10GE/25GE/100GE IPインターフェースとSD/HD/UHD、SMPTE 2022-6、SMPTE ST 2110-10/20/30/31/40とST 2022-7、およびAMWA NMOSをサポートするように設計されています。オプションのソフトウェア・ライセンスは、SDI/IP AVテスト信号生成、UHD/4Kサポート、HDR、EUHD（47.95-60p RGB YCbCr 444フォーマット）、25GEおよび100GE IPサポート用に追加することもできます。
最大100G-IP/12G-SDIオーディオ＆ビデオ生成および解析
SDR/HDR、YCbCr/RGB、HD/3G/6G/12G SDI、HD/3G/6G/UHD/EUHD IPフォーマットの包括的なセットを生成および解析できます。LPX500は、1x ST 2110-20ビデオ、4x ST 2110-30/31オーディオ、および1x ST 2110-40 ANCを同時に生成および解析できます。ST 2022-7モードでは、LPX500はAおよびBネットワークからの映像、音声、ANCフローを比較します。また、LPX500は、遠隔監視場所からのアクセス用に、1 x ST 2110-20および1 x 2110-30フローとして機器ディスプレイを生成することもできます。SDIパターン・セットには、リンクまたはサブフィールドごとに最大32チャンネルのエンベデッド・オーディオ（12Gインターフェースでは最大64チャンネル）とコア・フルスクリーンSDI病理学的ストレス・パターンが用意されているだけでなく、フルフレームまでの従来のジェネレーター・パターンを定義することもできます。
パワフルな楽器レイアウト
強化されたレイアウトは、利用可能な画面領域を拡大するだけでなく、設定されたレイアウトをスワイプジェスチャーでナビゲートできるようになりました。複数の画面レイアウトは、最大16のレイアウト間をスムーズに移動できる広大なキャンバスを提供し、本機の表示とタッチ体験を最適化します。
すぐに使えるビデオ・オーディオ解析＆モニタリング・ツールセット
全く新しいRGBベクトル表示装置は、制作環境における色域違反を監視するツールを提供します。ピクチャービュー、波形モニター、ベクトルスコープ、32チャンネルのオーディオメーター、デコードされたオーディオチャンネルのステータス情報、ANCのステータスとペイロード、708クローズドキャプションとアンシラリー・タイムコード（ATC）のOP47とCEA-608のオンスクリーン表示、ラウドネスモニター、人間が読めるイベントログによる高度なコントロールとロギングがすべて標準装備されています。
IP監視ツールの高度なスイート
LPX500はIPメディアインターフェースを標準装備しています。この10G/25G/100G IP対応波形モニターは、JT-NM TR 1001-1:2018、2110-20（ビデオ）、2110-30 n（PCMオーディオ）、2110-31（AESトランスポート）、2110-40 ANCの各メディアフローをサポートし、2022-7シームレス・プロテクション・スイッチングを搭載しています。
高速で自動化された12G-SDI物理層解析
フィジカル・レイヤー・ツールセットは、12G/6G/3G/HD/SD-SDIフィジカル・レイヤーのコミッショニング、テスト、開発を迅速に行うための工場出荷時オプションです。独自のRTE™（Real-Time Eye）マルチレート物理層ディスプレイと自動化されたSMPTEコンプライアンス測定により、LPX500はSDIコンプライアンス検証のための単一製品ソリューションを提供します。
ツールセット
ビデオとオーディオのモニタリングと分析ツールセット
画像表示
- 波形とデータビューにリンクされたカーソル
- アクション、グラフィック、ユーザー定義可能なカスタムセーフエリア
- 1/16、1/4またはフルサイズ表示
補助データ・デコード
- クローズドキャプション OP-47、CEA-608（708対応）。対応言語：デンマーク語、英語、フィンランド語、フランス語、ドイツ語、イタリア語、ポルトガル語、スペイン語、スウェーデン語
- CEA-708クローズドキャプションのデコード（EUC_KR韓国語テキストオプション対応）
- すべてのクローズドキャプションサービスは、画像ウィンドウでデコード可能です。
- OSD付きANCタイムコード
- 日付、Vチップ、AFD、入力名
- SCTE104の表示とロギング

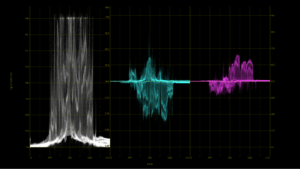

アナライザー波形
- YCbCr、YGBR、GBR表示モード
- 画像とデータビューにリンクされたカーソル、画像カーソルにリンクされたシングルラインモード
- 設定可能なHおよびVグラティクル
- ユーザーマーカー
- オーバーレイ, スタック, パレード, シングルライン, H
- Vマグ、ブライトネス、パーシスタンス、モノクロームコントロール
- 水平または垂直測定カーソル
アナライザーベクトルスコープ
- ITU-R Rec.709、Rec.2020、HDRフォーマットの75%および100%ターゲット
- Waveformにリンクされたカスタム「ユーザーマーカー
- ターゲットマーカーまたはカスタムユーザーマーカーを中央に配置
- 0.5x～4xマグ、選択したターゲットにセンター合わせ
- ピクチャーカーソルと連動したシングルラインモード
- Cb、Cr、色相角のツールチップ表示

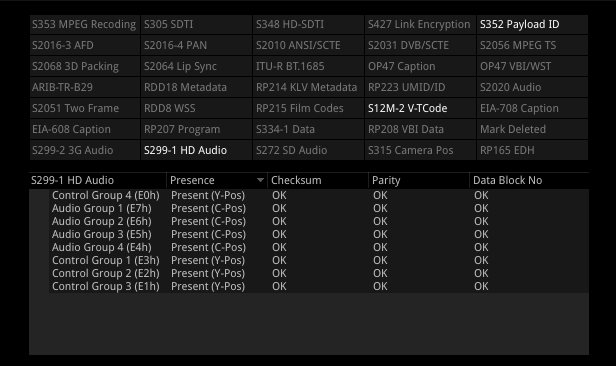

アナライザーアンシラリーステータス
- SMPTE ST 291 VANC/HANC アンシラリ・データ有無/ステータス・ウィンドウ
- グリッドビュー - 明確な視覚的概要、現在/不在/故障表示
- リスト・ビュー - チェックサム、パリティ、DBNの位置とステータス情報を含むANCプレゼント・リスト
- ANCインスペクターへのリンク
- ツールチップはST 291 ANCタイプの概要を提供します。
アナライザーオーディオメーター
- シングルレイアウト2つのメーターウィンドウを開き、それぞれ最大16チャンネル、合計最大32チャンネルをモニター可能
- マルチレイアウト4つのメーターウィンドウを開くことができ、それぞれ最大16チャンネル、合計64チャンネルをモニターできます。
- 最大4フローにまたがる2110オーディオ・グループ表示
- 弾道PPM-I、PPM-II、Vu、Vu-Fr、Fast
- スケール：dBFS、dBu -18、dBu -20、BBC、DIN45406、NordicN9
- 調整可能なピークホールド時間：オフ、0.1秒～Inf
- オーディオペア相関メーター、数値レベル
- Dolby E、ED2、DD、DD+、DEラインposの検出
- ステレオ/モノラル・オーディオ・プレビュー・バス
オーディオステータス
- PCM、Dolby DE、DD、DD+の32チャンネル・オーディオ・タイプとプレゼンス表示
- SDIでは最大32チャネル、IPでは最大64チャネルのデコードされたチャネルステータス情報
- CRCC、PCM/データ、サンプル周波数、ワード長など、有用なオーディオ・パラメーターの明確な表示
- チャンネル状態データビュー（Hex）

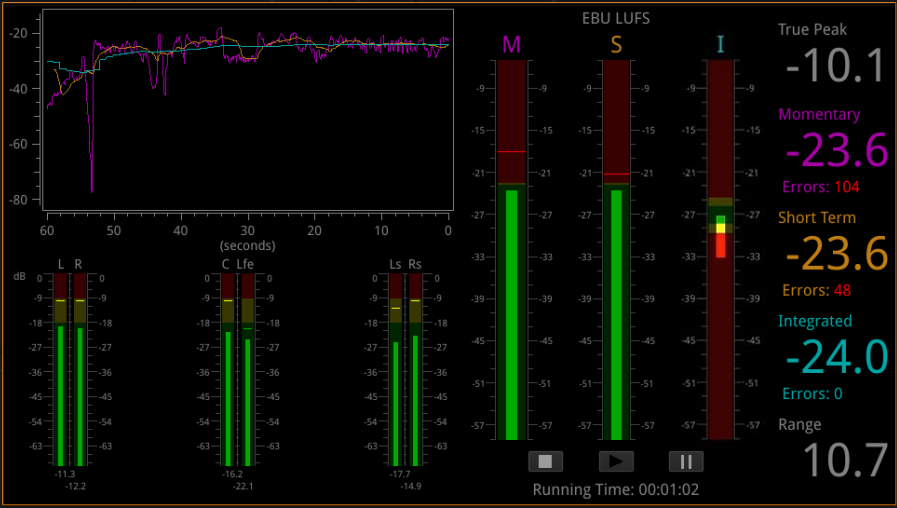

ラウドネス・モニタリング
- EBU R128 および ITU-R BS.1770
- トゥルー・ピーク、レンジ、モーメンタリー、短期、統合ラウドネスのインジケーター
- 統合ターゲット、モーメンタリー・ターゲット、短期ターゲットのユーザー・コントロール
- ユーザー調整可能な真のピークアラームしきい値
- 自動的に保存されるラウドネス・ロギング
ANCインスペクタ付きデータビューアナライザ
アナライザデータビュー
- 複雑な故障の解析が可能
- SDIストリームのデータワードの詳細表示（ツールチップヒント付き
- 必要なライン、ピクセル、TRSワードに素早くアクセスできるナビゲート機能
- 識別に役立つ色分け
- ピクチャーと波形に連動したカーソル
ANCインスペクター
- 補助データパケットアナライザ
- ANCステータスウィンドウからのリンク
- ユーザー定義のDID/SDIDウィンドウ検索
- エラー時トリガー、シングルショット、連続
- ANCパケットキャプチャと六角形表示
- ANCパケットデコードビュー
IP I/Oとリファレンス構成
ビデオタイミング＆システムリファレンス (2022-6)
- 基準に対する入力タイミングの測定
- 基準状態と安定性の表示
- グラフ表示と数値表示
IPシステムIO
- 信号入出力の状態、外部リファレンス、ケーブル長、コネクターの詳細が表示されます。
- IPモード：アクティブIP SFPの受信入力と送信出力が表示されます。
アナライザーIPビデオ規格
- 各SDIリンクおよびサブフレームで検出されたSMPTE ST 352ペイロードIDの表示
- ST 352 IDの手動オーバーライド
- SMPTEビデオフォーマットの選択
- ST 352エラーの表示
IP CRC分析(2022-6)
- Y、C、ANCのCRCエラーのチェック
- SDI入力の失敗回数、最後の失敗時間、総解析時間、エラー率の報告
- アクティブ・ピクチャの変化を検出し、アクティブ・ピクチャCRCを表示して、予想されるアクティブ・ピクチャCRC値の変化を観察します。
- SMPTE RP168コンプライアンス・チェック用SDIスイッチ・ラインCRCマスキング・コントロール
スタッツ - IPレシーブ (2022-6)
- データレートとクロック分周器の表示
- 有効画素数、総画素数、総ライン数の報告
- YとCのペイロードID
SDI I/Oとリファレンス構成
SDIビデオタイミングとシステムリファレンス
- 基準に対する入力タイミングの測定
- 基準状態と安定性の表示
- 入力SDIチャンネルの相対的な同タイミングの表示
- グラフ表示と数値表示
SDIシステムIO
- 信号入出力の状態、外部リファレンス、ケーブル長、コネクターの詳細が表示されます。
- SDIモード：BNCまたはSFP I/O、ケーブルタイプ、ループスルー、ジェネレーターコピー出力の選択
- IPモード：アクティブIP SFPの受信入力と送信出力が表示されます。
アナライザSDIビデオ規格
- 各SDIリンクおよびサブフレームで検出されたSMPTE S352ペイロードIDの表示
- S352 IDの手動オーバーライド
- SMPTEビデオフォーマットの選択
- S352エラーの表示
SDI CRC分析
- Y、C、ANCのCRCエラーのチェック
- SDI入力の失敗回数、最後の失敗時間、総解析時間、エラー率の報告
- アクティブ・ピクチャの変化を検出し、アクティブ・ピクチャCRCを表示して、予想されるアクティブ・ピクチャCRC値の変化を観察します。
- SMPTE RP168コンプライアンス・チェック用SDIスイッチ・ラインCRCマスキング・コントロール
統計 - SDI入力
- ケーブル長表示
- データレートとクロック分周器の表示
- 有効画素数、総画素数、総ライン数の報告
- YとCのペイロードID
ST 2110およびST 2022-6モニタリング
SFP IPネットワーク
- SFPの有無、SFPのMACアドレスとIPアドレス（フロー・ソースIPアドレス）、およびインターフェイス・ステータスのレポート
- トラフィック・アクティビティを示すTxおよびRx パケット・カウンター
- SFP IPアドレス、マスク、ゲートウェイアドレスのユーザー設定
SFP情報
- 物理的なネットワーク接続を監視するためのSFPステータス情報
- SFPベンダーとレーザー特性の表示
- ファイバー接続のデバッグ用RX およびTXパワー
IP受信フロー
- 受信側で利用可能なIPフローのレポートと、必要なフローのユーザー選択
- Qx ロック状態、プロトコル、SrcとDstのIPとポート番号、SSRC、パケット数、シーケンス、ペイロード、CRCエラーの表示
- マルチキャスト宛先IPアドレスとそれに続くマルチキャスト参加要求の設定
ST 2022-7 ステータス
- ST 2022-7シームレス・プロテクションの健全性の表示
- ST 2022-7 フローペア不一致の警告
- フローのエラー、再構築出力のエラー、エラー率/秒の警告
- SFPA（アンバー・ネットワーク）に対するSFPB（ブルー・ネットワーク）上のフローの経路差の相対尺度
- クラスA、B、C、Dマーカー
ST 2110 PTP情報
- PTPドメインと通信モードの制御（マルチキャスト、ネゴシエーションなしのハイブリッド）
- ロック状態の表示
- マスターIDとタイムソースを含むグランドマスター情報
- 推定周波数と位相ロックオフセットの表示
- ワンステップまたはツーステップトラフィックの表示
IPフロー遅延
- メディア遅延の表示
- ビデオに対するオーディオとANCフローの相対的なタイミング
- 基礎メディアとPTPとの関係の表示
- PTPに対する外部アナログ基準タイミング
AMWA NMOS
NMOSレシーバーのステータス
- 各メディアインターフェースの受信マスターイネーブル、RTPイネーブル、およびSDPレコードの状態を一目で確認できます。
- 1/16ビューで使用可能 - SDPビューと切り替わります。
- 全レシーバーフローのマスター、RTP、SDPの表示
NMOSレシーバーSDP
- アクティブな受信機の SDP レコードの表示
- ユーザー設定可能なカラーハイライトによる読みやすさの向上
- ディスプレイは、NMOSデュアルまたはシングル・レシーバー構成に適応（デュアルを図示）
NMOSレシーバー IS-05
- アクティブな受信機 IS-05 パラメータの表示
- IS-05の各パラメータを表示するタブ。
- IS-05のJSONをツリー表示し、展開/折りたたみで素早く移動できます。
- ディスプレイは、NMOSデュアルまたはシングル・レシーバー構成に適応（デュアルを図示）

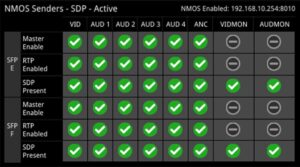

NMOS送信機のステータス
- 各メディアインターフェースのセンダーマスターイネーブル、RTPイネーブル、およびSDPレコードの状態を一目で確認できます。
- 1/16ビューで使用可能 - SDPビューと切り替わります。
- すべてのジェネレーター・フローのマスター、RTP、SDPの表示
- すべてのモニターGUIインターフェースフローのマスター、RTP、SDPステータスの表示
NMOS センダー SDP
- アクティブな送信者SDPレコードの表示
- ユーザー設定可能なカラーハイライトによる読みやすさの向上
- ディスプレイは、NMOSデュアルまたはシングル・レシーバー構成に適応（シングルを図示）
NMOSセンダー IS-05
- アクティブな送信者 IS-05 パラメータの表示
- 各ジェネレーターとGUIセンダー・フローのIS-05パラメーター表示用個別タブ
- IS-05のJSONをツリー表示し、展開/折りたたみで素早くナビゲートできます。
- ディスプレイは、NMOSデュアルまたはシングル・レシーバー構成に適応（シングルを図示）
NMOSセットアップ
- DHCPによるレジストリの手動、mDNSまたはDNS-SD検出
- 登録とDNSドメインのステータスレポート
- シングルまたはデュアルNMOSエンドポイントとしての送信側と受信側の独立構成
- NMOSノードイネーブル/ディセーブル
- IS-09 PTPドメインの有効化/無効化
- 選択可能なNMOSエンドポイント
2110フォーマット対応
- 自動検出、SDP、手動フォーマット設定の比較が一目でわかります。
- ST 2110-20フロー用のユーザー設定可能なビデオ・フォーマット・パラメータ
- ST 2110-30/31フロー用のユーザー設定可能なオーディオ・フォーマット・パラメータ（パケット時間およびチャネル数を含む
- オーディオフォーマット、チャンネル数、パケット時間の自動検出
リモコン
ノーヴイエヌシー
- noVNCテクノロジーを使用したブラウザリモートアクセスにより、リモートネットワーク上で同時に16台のスケーラブルな計測器を提供します。

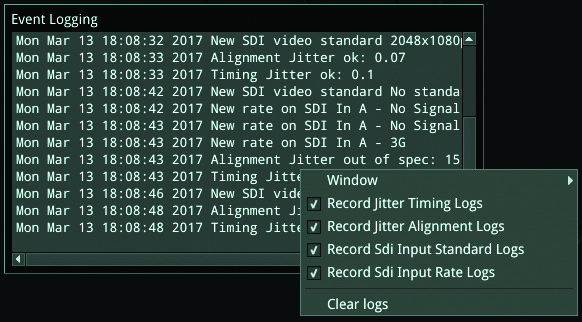

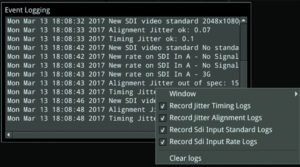

イベントロガー
- SDI入力規格/ステータス
- SDI物理層のタイミングとアライメントのジッタ
- IP-Tx、Rx-Rx、フロー、SFPレコード
- リファレンス・ロック
- 音声入力の有無
LLDP
- LPX500 IP インターフェースが接続されているポートとデバイスの識別
- ITセキュリティのためにLLDPで通信される情報を制限
MGMTインターフェース設定
- 手動または動的アドレス指定モード
- mDNSとDNS
- メディアまたは管理インターフェイスからデフォルトゲートウェイを選択します。
USBファイルマネージャー
- プリセット、装置ログ、スクリーンショット、ユーザーTIFF画像をUSBメモリーにコピー/コピー
- 選択したファイルの削除
高速で自動化された12G-SDI物理層解析

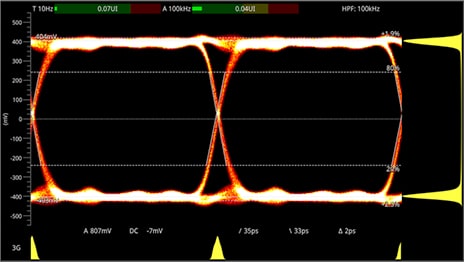

SDIアイ分析
- DCオフセット表示付きSMPTEコンプライアンス・テスト用リアルタイム・アイ（RTE）
- 自動測定DCレベル、振幅、立ち上がり/立ち下がり時間、立ち上がり/立ち下がりオーバーシュート、立ち上がり時間の視覚表示
- 振幅と時間のヒストグラム
- 単一または複数の目、色の選択、ヒートマップオーバーレイ、無限の持続性
- タイミング・アライメント・ジッタ温度計
- ユーザー定義可能な時間測定カーソル
SDIジッタ解析
- 10HzまでのリアルタイムSMPTEジッター測定
- 10Hz、100Hz、1kHz、10kHz、100kHzフィルター
- H、2H、F、V トリガー
- 永続性コントロール「なし」から「無限」へ
- 無限持続モード
- +/-0.25～+/-64UI垂直スケール調整
- ジッター振幅ヒストグラム
オーディオとビデオの生成
SDIビデオ生成
- 生成されたビデオ規格とテストパターンの詳細を確認します。
- BNC出力、SFP出力、サブイメージ/フルイメージマッピング情報
- 動くテストパターン（バウンシングボックス）
- TIFF画像のインポート/表示
SDIオーディオ生成
- 固定音または半音階の選択 - チャンネルの識別に役立ちます。
- 固定レベルまたは傾斜レベルの選択 - 水路の識別に役立ちます。
- アクティブなオーディオグループとチャンネル数のカスタム設定
- マスターゲインコントロール
- ST 2022-6：32チャンネルのオーディオ生成がすべてのサブフレームで再現され、合計で最大64チャンネルを提供できます。
SDI病態発生
- 従来のSDI病理学的ストレスパターン、Eq、PLL、CheckField
- 新たに提案されたSMPTE複合病理学的ストレスパターン：EQ + PLL + カラーバー + クロック
- SMPTEまたはSDIパソロジカル・パターンとコンベンショナル・パターンのパーセンテージの組み合わせをフルフレームまで定義可能
2110 ビデオ/ANCジェネレーション
- 2110：ST 2110/2022-7 テスト信号をフローとして生成
- 2110: フローとしてのモニター（GUI）
- 2110-20：2K/HD、4K/UHDビデオ・フロー・ジェネレーター（422/444、YCbCr/RBG、10/12ビット）
- 2110-40:1 x ANCフロージェネレーター
- タイムコードジェネレーター ATC_LTC, ATC_VITC, PTPまたはローカルタイムにロック、ジャムシンク、ドロップフレーム、VITC1/2リバース、SDIライン番号とHオフセットのシグナリング
- TIFF画像のインポート
- バウンシング・ボックス・パターンの動き
- ST 2110-20 eUHD 47.95-60p RGB YCbCr 444 フォーマット [LPX500-EUHD］
2110 オーディオ・ジェネレーション
- 2110：最大4つのST 2110/2022-7オーディオ・フローを生成
- 2110-30/31:まで：
- 80オーディオ・チャンネル 2110-30 at 125μs
- 60オーディオ・チャンネル 2110-31 at 125μs
- 10オーディオ・チャンネル 2110-30 at 1ms
- 7オーディオ・チャンネル 2110-31 at 1ms
IP送信（ST 2022-6）
- ジッタのある ST 2022-6 フローを処理するレシーバの能力を評価
- 伝送フローアドレス、ポート番号、SSRCの設定
- 送信フロー上のパケット間ジッター
- ガウス分布または一様分布
- フロー制御のオン/オフ

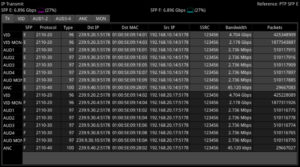

IP送信 - Txステータス
- カプセル化され送信されるすべてのフローのステータスを一目で確認できます。
- 本体から2種類のフローを同時に送信します：ジェネレーターフローとモニター（GUI）フロー
- 選択したすべてのジェネレーター/モニターのビデオ、オーディオ、および送信中のアンシラリー・フローの現在のステータスの概要を表示します。
- このタブは、アクティブな PTP リファレンス、各ストリームで使用されている帯域幅、および各インターフェースで使用されている総帯域幅とともに、ユニットからアクティブに送信されているすべてのフローの概要として使用します。
- テストパターン VID、AUD、ANC、モニター VID、AUD フローの現在の情報を表示します。
IP送信 - VID、AUD1-2、AUD3-4、ANC、MONステータス
- VID タブには、Video Generator のアクティブな設定が表示されます：プロトコル、インターフェイス、ビデオソース、パケット読み取りスケジュール、パッキングモード、TRオフセット
- AUD1-2、AUD3-4 タブには、送信オーディオフローのアクティブな設定が表示されます：プロトコル、パケット時間、チャンネル、オーディオソース
- ANC タブには、Video Generator フローのアクティブな設定が表示されます：プロトコル、インターフェース、パケットパッキング、キープアライブ、タイムコード、TRオフセット
- MON］タブには、モニターフローの送信に関するアクティブな設定が表示されます：プロトコル、インターフェイス、ビデオソース、パケット読み取りスケジュール、オーディオソース、パケット時間、チャンネル、
トランスミッション構成
- 拡張可能なフローリスト
- 最小化された各フローは、現在の設定の概要を1行で表示します。
- VID、AUD1、AUD2、AUD3、AUD4ジェネレーターフローの設定
- VID MON、AUD MON モニターフローの設定
- 2110-20：ギャップ/リニアパケットリードスケジュール、BPM/GPMパッキングモード
- SDI/Egressタイムスタンプ、TRオフセットのユーザー制御
- 2110-40ANC、キープアライブ、ATC-LTCまたはATC-VITCタイムコードをPTPまたはローカルタイムにロック
4K/UHD ST 2110拡張フォーマットのサポート
EUHDフォーマット対応
- UHD/4K 444 (RGB/YCbCr) 8/10/12ビット 47.95P-60Pにおける2110-20フローの解析
- 4K60P RGB:12 平均帯域幅約20Gbps（ギャップフローのピーク帯域幅約21Gbpsに相当）
ハイダイナミックレンジ（HDR）の可視化と解析
偽色のハイライト
- 輝度ゾーンをハイライトするプログラム可能な「ヒートマップ」により、シャドー、肌色、中間色、スペキュラーハイライトをすばやく識別できます。
- 同時に7つのプログラム可能なカラーオーバーレイバンド
- HDRとSDRのプリセットとユーザーカスタム
アナライザーCIEチャート
- CIE 1931 x,y 表示
- 画像カーソルに連動したシングルラインモード
- パンとズーム
- ITU-R BT.709、BT.2020およびST 2086色域オーバーレイ
- ツールチップの座標表示
- BT.1886、BT.2100 HLGおよびPQ、ソニーS-Log3、SR Live
HDR波形
- ニット（Cd/m2）の波形HDRグラティクル
- BT.2408拡散白色マーカー
- BT.1886、BT.2100 HLGおよびPQ、ソニーS-Log3、SR Live
ダイヤモンドディスプレイを含むRGBベクター
RGBベクトル表示
- 色域違反の監視
- RGBベクターとスプリットRGBベクターの両方のビューをサポート
- rawとinterpolateの表示モードを切り替え可能。Rawは個々のピクセルのドット値を表示し、Interpolateは隣接するピクセルを線で結びます。
- 選択可能なEBU R103ローパス水平フィルタリング
- 1%EBUを超えた場合のアラームを含む、色域違反に対する設定可能なアラーム
- R103、ピクセル面積のパーセンテージと色域しきい値の下限/上限レベル
仕様
対応フォーマット
| 仕様 | 値 |
|---|---|
| ST 2110-20/-30/-31/-40 / 2022-7 / 2022-6 10Gイーサネット上の解析 | スタンダード |
| ST 2110-20/-30/-31/-40 / 2022-7 / 2022-6 25Gイーサネット上の解析 | オプション |
| ST 2110-20/-30/-31/-40 / 2022-7 / 2022-6 100Gイーサネット上の解析 | オプション |
| ST 2110-20/-30/-31/-40 / 2022-7 / 2022-6世代 | オプション |
| SDI IO | 工場オプション |
| 270M / 1.5G / 3G-SDI HD / SD解析 | 工場オプション |
| 1.5G / 3G-SDI HDジェネレーション | オプション |
| 1.5G / 3G / 6G / 12G-SDI UHD Over SDI | オプション |
| SFP28による25G IPリンク・レート | オプション |
| QSFP28を介した100G IPリンク・レート | オプション |
対応ハードウェアおよびソフトウェアオプション
| 仕様 | 値 |
|---|---|
| オーディオ/ビデオ・ジェネレータ（SDI、ST 2022-6、ST 2110） | オプション |
| RTE™ リアルタイムアイ入力 (12G/6G/3G/HD/SD-SDI) x 1 (SDI in 1) BNC | 工場オプション |
| UHD/4Kアップグレード | オプション（SDI、2110） |
| ANCインスペクタ付きデータビューアナライザ | スタンダード |
| 32チャンネルオーディオメータリングと5.1/2.0ラウドネス測定 | スタンダード |
| 64チャンネルオーディオメータリングと5.1/2.0ラウドネス測定 | オプション（LPX500-Quadが必要です） |
| HDR/WCG対応 | オプション |
| ST 2022-6、ST 2110/20/30/31/40クラスCオーディオ付きデキャップ、ST 2022-7、シングルPTP | スタンダード |
| ST 2110-20/30/31/40 ジェネレータ・ツールセット（クラスCオーディオ付き）、ST 2022-7 | オプション |
| 25G以上のEUHDフォーマット 2110-20 | オプション |
SDI入出力
| 仕様 | 値 |
|---|---|
| SDI入力×4、SD/HD/3G/6G/12G、75Ω終端BNC | 工場オプション |
| 4系統のSDI出力、HD/3G/6G/12G、75Ω BNC | 工場オプション |
イーサネットIP入出力（汎用SFPに対応）
| 仕様 | 値 |
|---|---|
| SFP28 x 2、10G（標準）および25Gケージ（オプション）をサポート | スタンダード（25Gライセンスはオプション） |
| 2 x QSFP28 100Gケージ | スタンダード（100Gライセンスはオプション） |
オーディオ入出力
| 仕様 | 値 |
|---|---|
| DisplayPortおよびSDI Instrument出力の2チャンネル48 kHz PCMオーディオ | スタンダード |
ユーザーインターフェース
| 仕様 | 値 |
|---|---|
| 一体型1920×1200 8インチLCDマルチタッチ・タッチスクリーン | スタンダード |
| セカンダリ8インチタッチスクリーン用USB-C DisplayPort Altモード | オプション |
| DisplayPort機器出力、1920 x 1080、4:4:4 RGB、タイプA*。 | ディスプレイポート |
| SDI 3Gbit インストルメント出力、1920 x 1080、4:2:2 YCbCr*) | ビーエヌシー |
| ST 2110-20、ST 2110-30 インストルメント出力、1920 x 1080、4:2:2 YCbCr*。 | スタンダード |
| リモートブラウザGUIアクセス（noVNC）*。 | スタンダード |
参考
| 仕様 | 値 |
|---|---|
| 1 x 75Ω BNCリファレンス入力（3値またはB&B、クロスロック付き | スタンダード |
ネットワークと制御
| 仕様 | 値 |
|---|---|
| 10/100/1000 base-t | スタンダード |
| Leader リモート・インターフェース（15ピン高密度Dタイプソケット） | スタンダード |
オーディオ・モニタリング
| 仕様 | 値 |
|---|---|
| ヘッドフォンソケット（3.5mm） | スタンダード |
フォームファクター
| 仕様 | 値 |
|---|---|
| LPX500サイズ（幅×高さ×奥行き-ディスプレイベゼルを除く） | 210mm x 127.3mm x 150mm |
| LPX500サイズ（幅×高さ×奥行き-ディスプレイベゼルを含む） | 220mm x 133mm x 153mm |
| LPX500 重量 | 3.6KG |
| LPX500 拡張モニターサイズ（幅×高さ×奥行き-ディスプレイベゼルを除く） | 210mm x 127.3mm x 47mm |
| LPX500 拡張モニターサイズ（幅×高さ×奥行き-ディスプレイベゼルを含む） | 220mm x 133mm x 75mm |
| LPX500拡張モニター重量 | 1.4Kg |
電気
| 仕様 | 値 |
|---|---|
| 4ピンXLR DC電源コネクター | 12V～16V、Typ.85W、最大120W |
| IECコネクター付き内部AC電源 | 100-240 VAC, Typ.77W、最大110W |
保証
| 仕様 | 値 |
|---|---|
| 保証期間（1年間） | スタンダード |
| 延長保証（3～5年） | オプション |
ご注文に関するご案内
LPX500シャーシ
| コード | 説明 |
|---|---|
| LPX500I | 3U SD/HD/2K 10GbE IP波形モニタ/アナライザ |
| LPX500IS | 3U SD/HD/2K 10GbE IP/SDI波形モニタ/アナライザ |
| LPX500ISE | 3U SD/HD/2K 10GbE IP/SDI 波形モニター／アナライザー、アイパターン／ジッター |
LPX500シャーシのアップグレード（工場出荷状態に戻す）
| コード | 説明 |
|---|---|
| LPX500M-IS | LPX500 SDI/IO 工場出荷時設定への復元（LPX500Iが必要です） |
| LPX500M-ISE | LPX500 SDI アイ／ジッター 工場出荷時設定への復元アップグレード（LPX500ISが必要です） |
ハードウェア・オプション
| コード | 説明 |
|---|---|
| LPX500-EM | セカンダリースクリーンを提供する拡張モニター |
SDI/IP用ソフトウェア・オプション
| コード | 説明 |
|---|---|
| LPX500-GEN | SDI/IP AVテスト信号発生器（SDIにはLPX500ISまたはLPX500ISEが必要です。） |
| LPX500-UHD | 2K Extended + UHD/4K IP/SDI（SDIをご利用になる場合は、LPX500IS または LPX500ISE が必要です） |
| LPX500-HDR | HDR/WCG、CIE1931、HDRヒートマップ（PQ、HLG、S-Log3、SRライブ） |
| LPX500-QUAD | 4入力同時表示 |
| LPX500 - DIAM | ダイヤモンドディスプレイを含むRGBベクター |
IP用ソフトウェア・オプション
| コード | 説明 |
|---|---|
| LPX500-IP-25G | 25GbEメディアネットワーク（PHSFP-25GE-SR を2台、またはPHSFP-25GE-LR を2台必要とします） |
| LPX500-IP-100G | 100GbEメディアネットワーク（PHSFP-100GE-SR 2個、または PHSFP-100GE-LR 2個が必要です） |
| LPX500-IP-EUHD | ST2110にRGB、12b、444、48-60Hzフォーマットを追加（LPX500-UHDが必要です） |
LPX500フィッティングキット
| コード | 説明 |
|---|---|
| LPX500-K1 | 3U 19インチラックマウントキット（LPX500シャーシ1台。ブランクパネル付き。） |
| LPX500-K2 | 3U 19インチラックマウント・キット(LPX500シャーシ2台またはLPX500とLPX500-EMの組み合わせ1台に対応) |
| LPX500-K3 | LPX500デスクトップキット（キャリーケース＆フィート）*。 |
ケーブル
| コード | 説明 |
|---|---|
| PHQXC-1 | 12G-SDI アイ測定テストケーブル 1m |
SFPアクセサリ
| コード | 説明 |
|---|---|
| PHSFP-10GE-SR | SFP+ 10GBASE-SRイーサネットMM 850nm 300m |
| PHSFP-10GE-LR | SFP+ 10GBASE-LRイーサネットSM 1310nm 10km |
| PHSFP-25GE-SR | SFP28 25GBASE-SRイーサネットMM 850nm 100m |
| PHSFP-25GE-LR | SFP28 25GBASE-LRイーサネットSM 1310nm 10km |
| PHSFP-100GE-SR | QSFP28 100GBASE-SR4イーサネットMM 850nm 100m |
| PHSFP-100GE-LR | QSFP28 100GBASE-LR4イーサネットSM 1310nm 10km |
Qx 延長保証
| コード | 説明 |
|---|---|
| LPX500I-3YEAR | LPX500I 1年保証から3年保証へのアップグレード（SFPを除く） |
| LPX500I-5YEAR | LPX500I 1年保証から5年保証へのアップグレード（SFPを除く） |
| LPX500IS-3YEAR | LPX500IS 1年保証から3年保証へのアップグレード（SFPを除く） |
| LPX500IS-5YEAR | LPX500IS 1年保証から5年保証へのアップグレード（SFPを除く） |
| lpx500ise-3year | LPX500ISE 1年保証から3年保証へのアップグレード（SFPを除く） |
| LPX500IS-5YEAR | LPX500ISE 1年保証から5年保証へのアップグレード（SFPを除く） |
