• Sx kan videotestsignalen voor alle ondersteunde SD en HD SDI-outputnormen creëren, inclusief de 3GHz-normen bij 1080p/50/59/60 Y, Cb, Cr
• Geavanceerde videoformaten omvatten ondersteuning voor RGB-, XYZ 12bit- en 2K-formaten
• Een volledig programmeerbare Y-zoneplaat

• De Sx kan een audiosignaal inbedden op alle 16 ingebouwde audio-uitgangen
• Het menu Audio Group regelt welke audiokanalen aanwezig zijn, het signaaltype en de amplitude.
• Keuze uit: stilte, instelbare toon, ruis, AV-vertraging, Dolby-teststroom of AES-ingang

• Het Sx-instrument kan videotestsignalen creëren die ofwel vrij rondlopen ofwel vergrendeld zijn op een studioreferentie of een ingangssignaal.
• Het Genlock-menu wordt gebruikt om de vergrendelreferentie te selecteren en biedt een controle voor genlock-fase-offset in lijnen en pixels
•

• Aangepaste EBU Tech 3305 AV Sync en operationeel testpatroon voor ondersteuning van SD- en HD-formaten
• Compatibel met AV-vertragingsanalysatoren van derden, bijvoorbeeld: LAWO V_pro8
• Schakel AV Delay audio in op maximaal 16 ingebedde kanalen en/of AES out.

• Optionele Softwarelicentie | Bestelcode: PHSXT-3GADV
• 3G-niveau A en B
• 4:2:2 YUV, 4:4:4 RGB en 4:4:4 YUV op 10/12 bit en XYZ op 12 bit
• 2048 x 1080 (2K) SMPTE ST 428-9 en digitale bioscoop 2048-2:2011

• Optionele Softwarelicentie | Bestelcode: PHSXOZ
• Keuze van de zoneplaat, het rooster of de veegpatronen
• Geavanceerde besturingsset inclusief: Begin- en eindfrequentie, startfase, veranderingssnelheid van fase, hoek, en X- en Y-positie
• Temporele controle is vooral nuttig voor het testen van beeldprocessoren en compressiecodecs

• Het beeld wordt in een venster weergegeven als een down-converted display
• Een cursor kan worden ingeschakeld op het gebied van het beeld dat door de gespecificeerde regel en het voorbeeld wordt gespecificeerd.
• Monitor apparaat in- of uitgang

• De zoomfunctie biedt een 1:1 ongefilterde pixelweergave, gecentreerd op de positie van de beeldcursor.
• HANC/VANC-gebieden zichtbaar wanneer de cursor in blanking staat

• De beeldcursor is gekoppeld aan waveform, vectorscoop en gegevensweergave voor een snelle en nauwkeurige detailmeting van het signaal.

• Geeft de geselecteerde analyzer of generatorbron weer
• Analoge vergrendelingsreferentie-invoerweergave (alleen TAG)
• YCbCr GBR, Y, Cb, Cr, R, G, B modi
• Cursoren kunnen over de waveform worden weergegeven om de meting van de tijd of de amplitudewaarden mogelijk te maken.
• Verticale en horizontale vergrotingen

• De weergave kan worden beperkt tot één enkele regel of alle regels kunnen tegelijkertijd worden weergegeven.
• De éénregelige weergave is gekoppeld aan het beeld, de vectorscope en de gegevensweergave

• Keuze uit 100% of 75% statiegeld

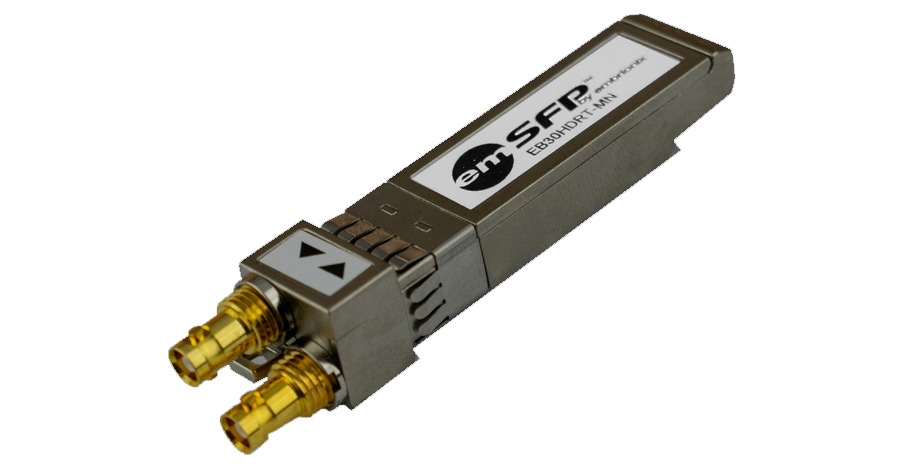

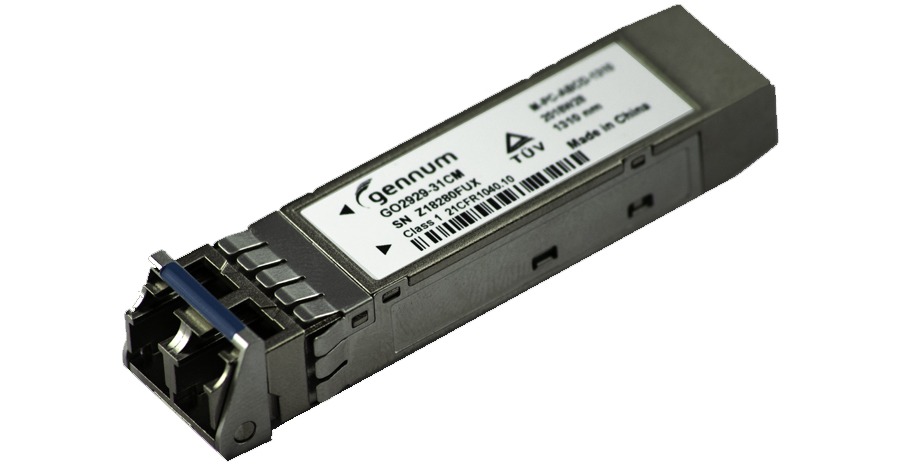

• Geef de Composite, SDI, SFP video-ingang of het generator-testpatroon weer.
• Geef een specifieke videoregel weer die gekoppeld is aan de beeldcursor
• x1, x2, x5 of x10 vergrotingen met positie in het midden, cyaan, geel, groen, magenta, rood, blauwe streepplaatsen

• Optionele Softwarelicentie | Bestelcode: PHSXO-AVD
• Ondersteuning voor aangepaste EBU Tech 3305 AV Sync en werkingstestpatroon
• Ondersteuning voor LAWO V_line AV Sync-testpatroon
• Real time update van gemeten AV-vertraging
• +/- 400ms werkingsbereik
• Selecteer audio van SDI of AES-ingang

• Optionele Softwarelicentie | Bestelcode: PHSXOSD
• Dit instrument geeft een gedetailleerd overzicht van de datawoorden in de SDI-stroom
• Dit is vooral nuttig bij het opsporen van complexe fouten of in een O&O-omgeving.
• Cursorlink voor het lokaliseren van het gekozen pakket in data view/afbeeldingsvensters

• Optionele Softwarelicentie | Bestelcode: PHSXOSD
• Dit instrument geeft een gedetailleerd overzicht van de pakketten met aanvullende gegevens (VANC en ANC).
• De ancillary packet analyzer bevat ook een DID of SDID zoek editor, freeze en freeze on trigger functie.
• De door de gebruiker te definiëren triggerparameters omvatten: DID- en SubDID-waarden, regelnummerbereik, controlesom, DBN, pariteit en ANC-gapfouten

• Weergave tot 16 audiokanalen
• De bron voor elk blok van 8 meter kan onafhankelijk worden ingesteld om de meting van de ingebedde audio-ingangen of -uitgangen mogelijk te maken.
• Het huidige geluidsniveau in dBF's (decibels ten opzichte van 0dB full-scale) wordt aan de onderkant van elke meter weergegeven.

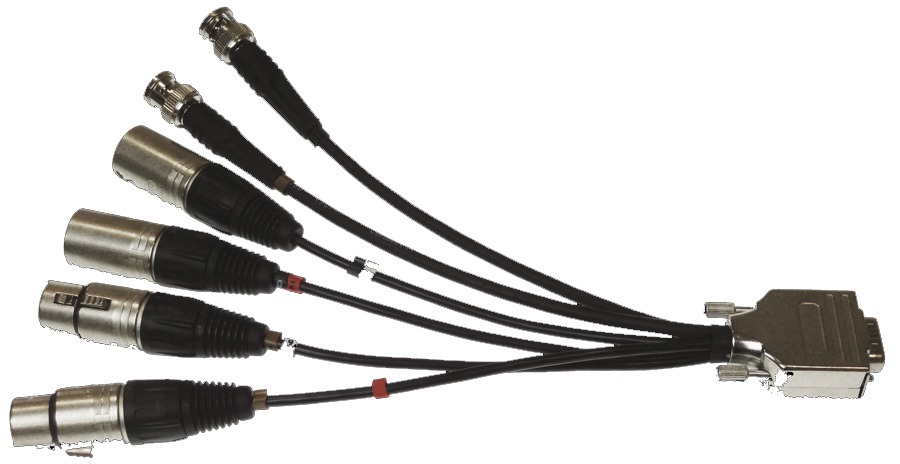

• AES- en analoge (TAG) audiodosering beschikbaar als alternatief voor embedded audio
• Dolby E-meting selectie

• Het Audio Status menu toont de Kanaalstatus voor het geselecteerde audiokanaal.
• Weergegeven in gedecodeerde vorm evenals een ruwe hexadecimale datadump
• De bron kan afkomstig zijn van het ingangssignaal of van de generatoruitgang voor snelle vergelijkingsdoeleinden.

• Optionele Softwarelicentie | Bestelcode: PHSXO-DAG
• Dolby Audio bitstream analyse voor Dolby E, Dolby Digital en Dolby Digital Plus
• Het hoofdmenu-venster biedt een duidelijke en gemakkelijk af te lezen status van het gedetecteerde type audio in elke groep met een snapshot van de Dolby-programmaconfiguratie en Dolby E guard bandtiming.
• Alle Dolby-gerelateerde metadata parameters kunnen worden gelogd

• Optionele Softwarelicentie | Bestelcode: PHSXO-DAG
• Weergave van het stream-type, metadata van een geselecteerde audiostream, PA-afstand en eventuele CRC-fouten.
• Dolby E SDI-timingsrelatie met aanduiding van de aanbevolen lijnpositie
• Logging triggers voor fouten met betrekking tot Dolby Audio zijn onder andere CRC-fouten, timing en gemeenschappelijke en programma-metadata

• Optionele Softwarelicentie | Bestelcode: PHSXO-DAG
• Deze toolset biedt voorgeconfigureerde Dolby Audio testbitstreams voor Dolby E, Dolby Digital en Dolby Digital Plus.
• Ingenieurs kunnen dan zowel Dolby E, de metadataparameters, als het Dolby E-lijnnummer aanpassen om de uitzendingsinfrastructuur en de downstream-audiocodeerapparatuur te testen.

• Optionele Softwarelicentie | Bestelcode: PHSXO-DAG
• Het gedetecteerde Dolby Audio type wordt weergegeven in de geluidsmeters.
• Dolby Audio is niet gedecodeerd
• Dolby E meting is voorzien

Audio AES-oog

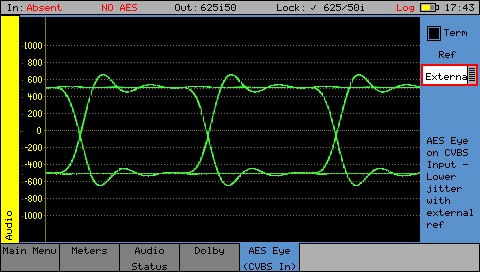

• Real time monitoring van de 75Ω AES-ingang
• Hierdoor kan de amplitude en kwaliteit van de AES-waveform worden gezien
• Maakt het mogelijk om de relatie van de AES-input te controleren.

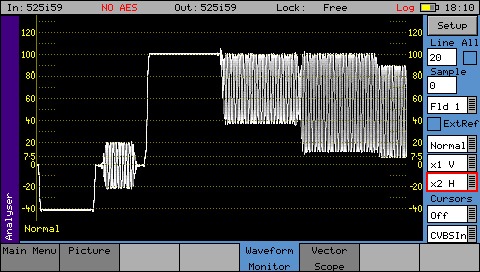

• De Waveform monitor kan de waveform van de samengestelde analoge ingangen weergeven.
• Selectie van CVBS of Ref Input

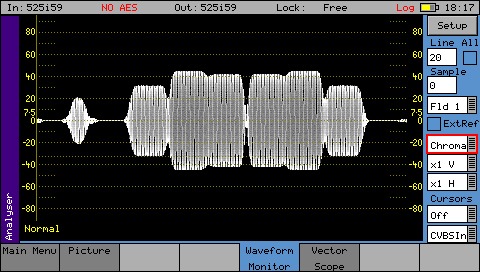

• waveform monitor kan de chroma-component van de samengestelde waveform weergeven

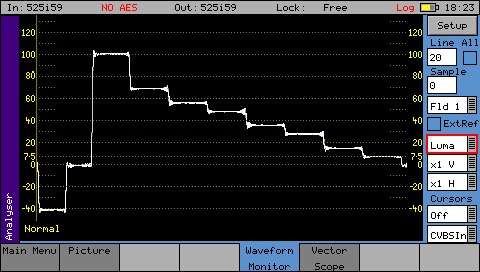

• waveformweergave van de laagdoorlaatfiltering van de samengestelde waveform

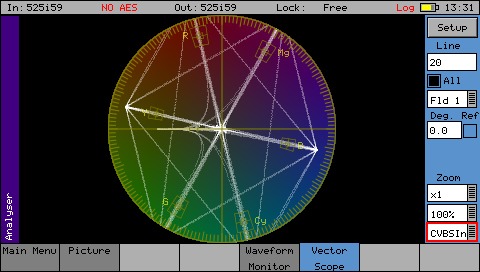

• Vectorscopeaanzicht van de samengestelde of externe referentie-ingangen

• Huidige instellingen in het Sx-instrument kunnen worden opgeslagen als geheugen voor toekomstige terugroepacties.
• Herinneringen kunnen worden geëxporteerd naar een enkel bestand, opnieuw geïmporteerd of gekopieerd naar andere eenheden.
• Presets kunnen worden toegepast op het hele instrument of selectief binnen de Generator of de Analyzer.

• Via het netwerkmenu kan het Sx-instrument worden geconfigureerd als onderdeel van een netwerk.
• Ondersteuning voor automatische overname van netwerkparameters via DHCP of handmatige configuratie
• Afstandsbediening in-/uitschakelen en selectie van poortnummer

• Serienummer, Sx instrument MAC-adres, versie-informatie en batterijstatus vermeld
• De datum en tijd kunnen worden ingesteld en de fabrieksinstellingen kunnen worden opgeroepen.
• Weergave van geladen licentie-opties
• LCD-helderheid en schermbeveiligingsconfiguraties

• Beheer de instellingen van de Sx, inclusief de gebruikerstoegang, het wissen van geheugens, de standaard fabrieksinstellingen, software-upgrades en audiokalibratie.
• SDI-ingang naar SDI-uitgangslus door de modus

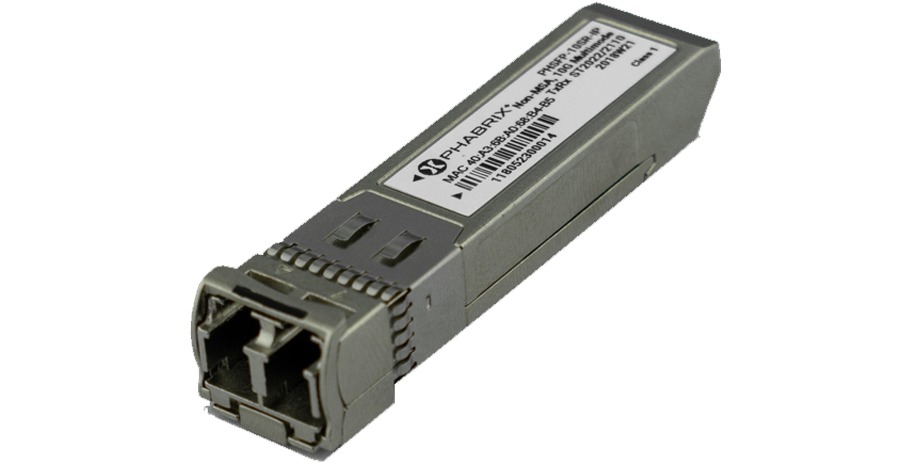

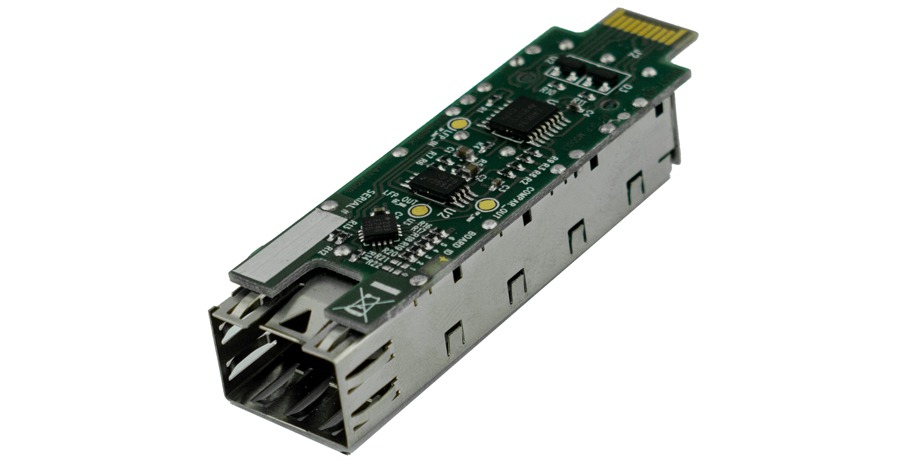

• Besturing van SDI naar IP-SFP-gateway in Sx TAG

• Details over de bedrijfsstatus van het apparaat
• Details over de temperatuur en de individuele boordspanningen
• Geeft een lijst van eventuele hardwarefouten die zijn opgenomen

• Optionele Softwarelicentie | Bestelcode: PHSXOR
• Deze optie maakt het mogelijk om complexe applicaties te creëren op een PC om geautomatiseerde test- en meetfuncties uit te voeren.
• PHABRIX instrumenten fungeren als server en luisteren op een poort in afwachting van inkomende verzoeken van een client
• Alle visuele controles op het product hebben een bijbehorende opdracht

• Optionele Softwarelicentie | Bestelcode: PHSXOS
• De besparing in tijd en de mogelijkheid voor een ingenieur om een script uit te voeren om apparatuur te controleren en met een rapport terug te keren is van onschatbare waarde.
• Maak een stapel commando's voor het herhaald testen van systemen met behulp van de toolsets binnen de Sx-serie op naam van de gebruiker.
• Commandoscripts kunnen op de interface worden aangemaakt of offline op een PC worden aangemaakt.

• Optionele Softwarelicentie | Bestelcode: PHSXOS
• Wanneer er 'run'-rapporten worden gegenereerd, vullen ze automatisch een on-board html-bestand dat vervolgens via de afstandsbediening kan worden gedownload en afgedrukt als een papieren exemplaar. Het rapport verzamelt ook screendumps van de instrumenten om het rapport te vergezellen indien nodig.
• Gebruikers kunnen hun eigen logo toevoegen om de rapporten te personaliseren

• Weergave van de relatie tussen de geselecteerde video-ingang en de externe referentie-ingang.
• Offsetfunctie om de systeemtijdmetingen te vereenvoudigen

• De status van de geselecteerde video-ingang of -uitgang en eventuele fouten in de gegevensstroom weergeven.
• Weergave van EDH-, Active Picture- en CRC-data met een gecumuleerde weergave van fouten en foutpercentage.
• Weergave van geschatte kabellengte voor SDI-ingangen met selecteerbaar kabeltype

• Geeft aan welke ANC-pakketten op de SDI-ingang aanwezig zijn en of er fouten zijn gedetecteerd.
• Elk veld is voorzien van een kleurcode, afhankelijk van het feit of het ANC-pakket aanwezig is (wit), ontbreekt (grijs), fouten heeft (rood) of eerder fouten heeft gehad (geel).

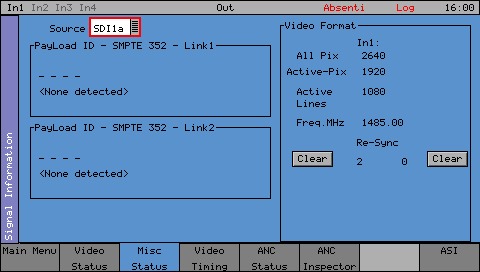

• Het Misc Status menu toont de status van de SMPTE 352 pakketten die in de geselecteerde video-ingang zijn ingebed en geeft eventuele fouten weer die zijn gevonden.
• Selectie van input of output voor een snelle vergelijking
• Weergave van ruwe gegevens en gedecodeerde vorm

• Bestelcode: PHSXO-EDID

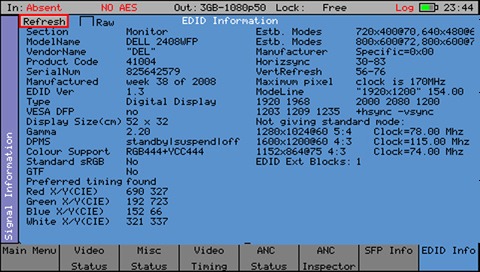

• Geeft zowel RAW-antilaterale gegevens als gedecodeerde EDID-informatie weer.

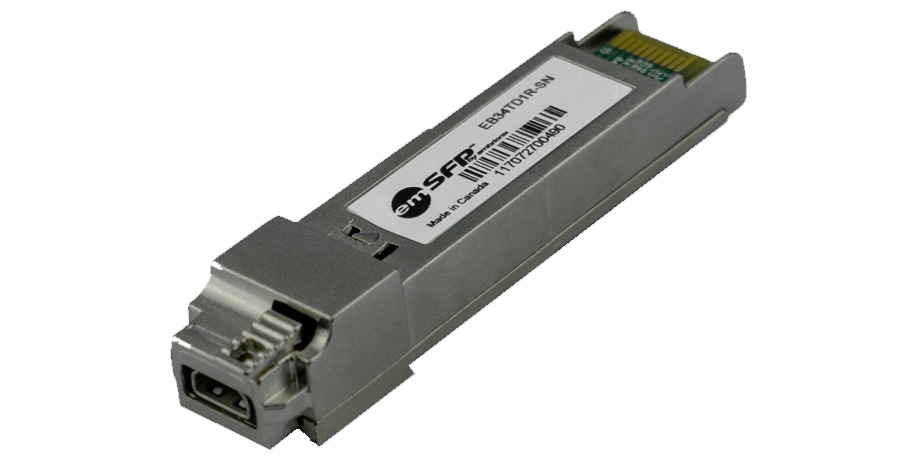

• Lees de EDID-informatie via HDMI terug via de PHSFP-HDMI-OUT SFP [apart verkrijgbaar | Bestelcode: PHSFP-HDMI-OUT].
• Belangrijke toepassingen zijn het testen van videowalls in MCR-installaties, OB-toepassingen, professionele AV-infrastructuur en productiebedrijven.
