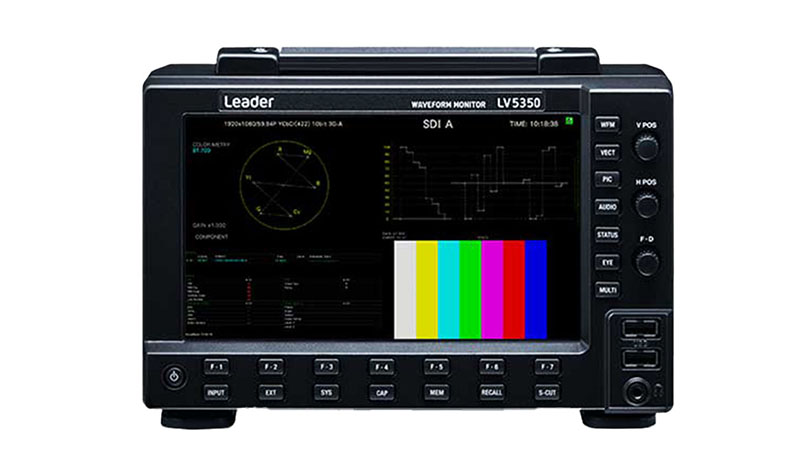

LV5350

• Overlay: Overlays van component signalen
• Parade: Geeft componentseinen naast elkaar weer
• Blanco interval: H en V blanking periodes kunnen worden gemaskeerd.
• Lijn selecteren: Geeft de geselecteerde lijn weer
• Variabele versterking:
  Versterking x1 ×0,2 tot ×2,0
  Versterking x5 ×1,0 tot ×10,0
  Versterking x10 ×2,0 tot ×10,0

• Overlay: Overlays van component signalen
• Parade: Geeft componentseinen naast elkaar weer
• Blanco interval: H en V blanking periodes kunnen worden gemaskeerd.
• Lijn selecteren: Geeft de geselecteerde lijn weer
• Variabele versterking:
  Versterking x1 ×0,2 tot ×2,0
  Versterking x5 ×1,0 tot ×10,0
  Versterking x10 ×2,0 tot ×10,0

• Overlay: Overlays van component signalen
• Parade: Geeft componentseinen naast elkaar weer
• Blanco interval: H en V blanking periodes kunnen worden gemaskeerd.
• Lijn selecteren: Geeft de geselecteerde lijn weer
• Variabele versterking:
  Versterking x1 ×0,2 tot ×2,0
  Versterking x5 ×1,0 tot ×10,0
  Versterking x10 ×2,0 tot ×10,0

• Compatibele SDI-systemen Kan worden weergegeven voor SD, HD, 3G-A en 3G-B-DL

• Versterking: ×1, ×5, IQ-MAG
• Schaal:
  Type AUTO, ITU-R BT.601, ITU-R BT.709, DCI, ITU-R BT.2020
  Kleurbalk Verzadiging 75 %, 100 %
  IQ-as Tonen of verbergen
• Vector Marker Weergave

• Functie: Zet een SDI-signaal om in Y-, R-, G-, B- en composietwaarden en geeft vervolgens de vijf piekniveaus weer.
• Foutniveau: Gebaseerd op de drempels voor gammafout, samengestelde gammafout en helderheidsfout.

• Histogramweergave: Geeft de histogrammen Y, R, G en B weer.

• Weergavestandaard: CIE1931 (xy-weergave), CIE1976 (u'v'-weergave)
• Type weergave: Weergave chromaticiteitsdiagram, weergave kleurtemperatuur
• Weergavemodus:
  Weergave van het kleurdiagram
  Weergave van luminantie, weergave van kleur
• Kleurtemperatuurweergave Luminantieweergave:
  Colorimetrie ITU-R BT.601 (525), ITU-R BT.601 (625), BT.709, DCI, ITU-R
  BT.2020

• Niveau toewijzing: Zet het zwartniveau op 0 (8-bits), SDI-codewaarde (bij ontvangst van 10-bits RGB) 1024 op 255 (8-bits).
• Beeldschermformaten: Verkleind, ware grootte, ×2 (4K niet ondersteund), volledig frame (4K niet ondersteund)
• Kwaliteitsaanpassing en kleurselectie:
  Helderheid, contrast, RGB-versterking, RGB-bias, chroma-versterking,
  monochrome weergave (RGB-versterking, RGB-bias, chroma-versterking niet geldig)

• Foutindicatie: Geeft markeringen weer in de gebieden Gamutfout en Niveaufout.

• Functie: SCTE-104 berichtbewaking
• Ondersteund: Standaard SMPTE 2010, ANSI/SCTE 104

• Functie: Videoniveaus worden numeriek weergegeven.
• f Stopweergave (niet ondersteund op de SER23):
  Geeft f Stopwaarden weer ten opzichte van een referentiepunt
  Ingesteld ten opzichte van een object met een reflectiecoëfficiënt van 18%
  f Gammacorrectie stop
• HDR-beeldscherm (SER23)

• Functie: CEA-608, CEA-708 ondertiteling, Teletekst, OP47 ondertiteling gesuperponeerd op SDI signaal kan gedecodeerd en weergegeven worden.

• V-Chip Weergave

Ingangssignaal: SDI ingebedde audio

• Functie: Registreert gedetecteerde fouten, gebeurtenissen (zoals het instrument
  dat schakelt tussen ingangssignalen) en tijdstempels.
• Logcapaciteit: Tot 1000 gebeurtenissen
• Gegevensuitvoer Overschrijfmodus, Stop na 1.000 gebeurtenissen

• Weergaveformaat: Geeft seriële gegevensreeks weer of geeft elke kleur
  component afzonderlijk weer.
• Lijn selecteren: Geeft de geselecteerde lijn weer
• Monster selecteren: Geeft het geselecteerde monster weer
• Sprongfunctie: Springt naar een EAV of SAV
• Gegevensuitvoer: Tekstuitvoer naar USB-geheugen

• Functie: Geeft het faseverschil tussen een referentiesignaal en
  een SDI-signaal numeriek en grafisch weer.
• Referentiesignaal: SDI / Extern synchronisatiesignaal, PTP (SER05/SER06) (*1)
  RTP, Extern synchronisatiesignaal (BB), FPT (SER06) *1 Voldoet uitsluitend aan SMPTE ST 2110

• Signaaldetectie
• Geeft het videosignaalformaat weer
• Frequentieafwijkingsweergave (niet weergegeven voor IP-signalen)
• Weergave equivalente kabellengte (wordt niet weergegeven voor IP-signalen)
• Weergave foutentelling
• Detectie van videofouten

• SR Live Metadeta analysescherm

• Schermopname: Een screen capture functie om het scherm vast te leggen als stilstaande beeldgegevens en een frame capture functie om 16 frames aan gegevens vast te leggen zijn aanwezig.
• Frames vastleggen: Er is een functie voor het vastleggen van frames om 16 frames van de SDI-signalen vast te leggen. Er zijn twee methoden: handmatig importeren en automatisch vastleggen als er een fout optreedt.
  * Er wordt slechts één frame vastgelegd als er een fout optreedt.

• Functie: Zoeken naar gegevens die zijn vastgelegd door de frame capture-functie, fouten zoeken en exporteren naar CSV zijn mogelijk.

• Uitstekende bediening: De LV5600 heeft een 7-inch full HD-paneel met aanraakschermfunctie.

• Op afstand bestuurbaar vanuit een webbrowser op een pc via een ethernetverbinding en gebruikt om automatische metingen uit te voeren met TELNET of FTP.

• Alle handelingen zijn mogelijk door gewoon de muis aan te sluiten.

• Lissajous-weergave, surround-weergave, mute, clipfoutdetectie, enz. zijn nu beschikbaar. Diverse analyseweergaven zijn ook mogelijk, en gelijktijdige weergave van 8 kanalen van één SDI-signaal en 4 kanalen van 2 SDI-signalen is mogelijk.
• Ingebedde audio
  , SMPTE ST 299, SMPTE ST 272, 48 kHz/24 bit/L-PCM
  * Synchronisatievoorwaarde: Moet worden gesynchroniseerd met de videoklok. Alle SDI-signalen moeten worden gesynchroniseerd.

• Meet het tijdsverschil tussen het SDI-signaal en het digitale audiosignaal met een Leader TSG die lipsynchronisatie ondersteunt. Geeft de resultaten numeriek en grafisch weer.
• *TSG-patronen die niet zijn gemaakt door Leader kunnen mogelijk worden ondersteund door de instelling van het videosignaal en het audiosignaal op te geven.

• Weergave van HDR-zone: De helderheidsverdeling van de HDR-zone kan eenvoudig worden bevestigd door de SDR-zone monochroom te kleuren en de HDR met een kleur overeenkomstig de helderheid.
• HDR-puntmeting: Het dradenkruis kan vrij worden verplaatst. Er kunnen maximaal 3 punten tegelijkertijd worden gemeten
• Goedgekeurde standaard
  ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
  Komt overeen met alle SD-ingangen behalve SDI.

• HDR-golfvormweergave
• HDR-puntmeting:
  Het dradenkruis kan vrij worden verplaatst.
  Er kunnen maximaal 3 punten tegelijkertijd worden gemeten
• Goedgekeurde standaard
  ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
  Komt overeen met alle SD-ingangen behalve SDI.

• Uitvoerpatroon: 100% kleurenbalk, 75% kleurenbalk, HD multiformat kleurenbalk *1, 4K multiformat kleurenbalk *1, kleurenraster, gamma, cross hatch, 10 step, limit lamp, check field, lipsynchroon patroon (LV5600-SER03 is vereist), HDR kleurenbalk (LV5600-SER23 is vereist) *1.
• Scrollen *2
  Richting: Acht richtingen (omhoog, omlaag, links, rechts en combinaties daarvan)
  Snelheid: Bereik en eenheid per frame (veld) 4 tot 124 dots, in stappen van 4 dots
• Bewegende doos *2: AAN / UIT
  Kleuren: WIT / GEEL / CYAAN / GROEN / MAGENTA / ROOD / BLAUW / ZWART
  Snelheid: 1 tot 3
• Ingebouwde audio
  *1 Kan niet worden ingesteld bij een horizontaal formaat van 4096 en 2048 pixels.
  *2 Er kan worden gekozen tussen scrollen of een bewegend kader.

• Dit is een focusdetectiefunctie die een nieuw algoritme realiseert op basis van niet-lineaire superresolutietechnologie.
• De gevoeligheid kan worden geselecteerd uit 5 niveaus, afhankelijk van de videoscène.

• Scherpstelhulp in het donker

• Verschillende onderdelen, zoals de weergave van videosignaalgolfvormen, vectordisplaygolfvormen en afbeeldingen van ingangssignalen, kunnen op elke gewenste positie worden geplaatst in het door de gebruiker gewenste formaat. Meerdere ingangssignalen tot 4 ingangen kunnen tegelijkertijd worden weergegeven, of één ingangssignaal kan op meerdere schermen worden weergegeven.

• Vector en audio verwisselen

• 1 SDI-ingangssignalen van 1 tot 4 ingangsaansluitingen kunnen worden toegewezen aan A tot D weergavekanalen.

• Het signaal dat is ingevoerd op SDI-ingang 1 kan bijvoorbeeld worden weergegeven als componentvideogolfvorm op weergavekanaal A en de composietvideogolfvorm kan worden weergegeven op weergavekanaal B.

• Verbeterde lay-out is een uitgebreide functie waarmee de meetschermen van maximaal vier
  kanalen tegelijkertijd op één scherm kunnen worden gelegd in simulmodus.

• Via de RS-422/485 seriële communicatieterminals kunnen camera-ID en status worden weergegeven. Het is ook mogelijk om snel te schakelen tussen de tally-weergave via een externe terminal.

• 4K Payload ID-status weergeven, zoals 12G / 6G / 3G

• BT.2020/BT.709-compatibele vectorscoopschaal gelijktijdige weergave
