12G-SDI: generatie, analyse en monitoring van handheld-signalen
De Sx2-serie brengt 12G-SDI-test- en meetfuncties onder in één draagbaar apparaat. Signaalgeneratie, -analyse en -monitoring zijn geïntegreerd in één apparaat dat is ontworpen voor gebruik in het veld, de machinekamer en de OB-wagen.
De serie bestaat uit twee modellen. De Sx2 ondersteunt generatie- en analysefuncties voor 12G, 6G, 3G, 1,5G en 270M-SDI voor 4K, UHD, HD en SD. De Sx2E biedt daarnaast analyse van de fysieke SDI-laag met RTE™ Real-Time Eye-technologie, jittermeting en een 12G-loop-out.
De volledige 4K UHD-analyse verloopt via één enkele coaxiale interface, waardoor de installatie eenvoudig blijft en de signaalintegriteit gewaarborgd blijft. Dankzij een touchscreen van 1920 x 1200, een nauwkeurige draaiknop en opslagbare voorinstellingen heb je alle functies binnen handbereik.
De Sx2-serie bouwt voort op de technische traditie van zowel Leader als PHABRIX. De gerenommeerde ontwerpkenmerken van de draagbare producten van PHABRIX gaan hand in hand met de toonaangevende precisie, nauwkeurigheid en betrouwbaarheid van Leader.
Belangrijkste kenmerken van de Sx2

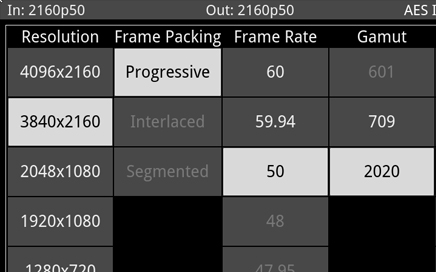

ONDERSTEUNING VOOR HOOGPRESTATIEVE 12G-SDI-WERKSTROMEN
De Sx2 biedt de bandbreedte die nodig is voor mediaworkflows met hoge resolutie. Volledige 4K UHD-signaalanalyse verloopt via één enkele coaxiale interface, waardoor u minder bekabeling nodig hebt en tijd bespaart bij de installatie, zonder dat dit ten koste gaat van de nauwkeurigheid. De ondersteuning omvat 12G, 6G, 3G, 1,5G en SD-SDI, waarmee 4K, UHD, HD en SD worden gedekt.

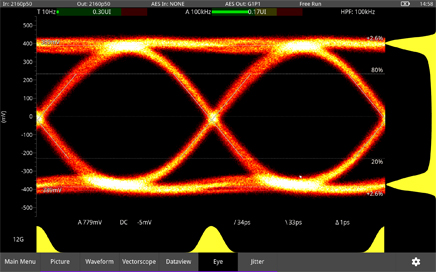

VALIDATIE VAN DE FYSIEKE LAAG VAN 12G-SDI MET RTE™
De Sx2E biedt ondersteuning voor het controleren van SDI-lijnen op fysiek niveau, inbedrijfstelling en het uitvoeren van tests. De RTE™ Real-Time Eye-technologie signaleert SMPTE-conformiteitsproblemen op het moment dat ze zich voordoen. Het realtime jittervenster bewaakt vijf frequentiebanden tegelijk, met opties voor jitterhistogrammen en videotriggers voor 12G, 3G, HD en SD-SDI.
HANDMATIGE HDR-METING EN -ANALYSE
De optionele SX2-HDR-toolset voegt HDR-metingen toe in een draagbaar formaat. BT.709, BT.2020, BT.2100 HLG, PQ, Sony S-Log3 en SR Live worden allemaal ondersteund. Een raster in Cd/m² en nits, BT.2408-markeringen voor diffuus wit en een programmeerbare heatmap met zeven banden bieden u de precisie om luminantie, kleurbereik en overdrachtseigenschappen te beoordelen.

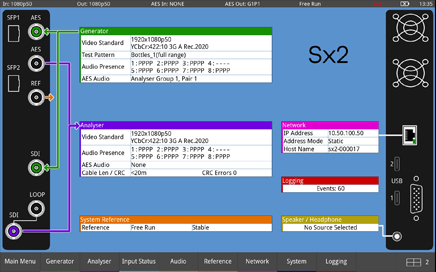

EEN INTERFACE DIE IS ONTWORPEN VOOR SNELHEID
De Sx2 combineert de vertrouwde bediening van de Sx-serie met een touchscreen van 1920 x 1200. Werk via aanraakbediening of met een nauwkeurige draaiknop. Stel tot acht sjablonen met vierdelige splitschermen samen, waarop telkens drie of vier instrumenten worden weergegeven, en sla vervolgens complete configuraties op als voorinstellingen om ze direct weer op te roepen.

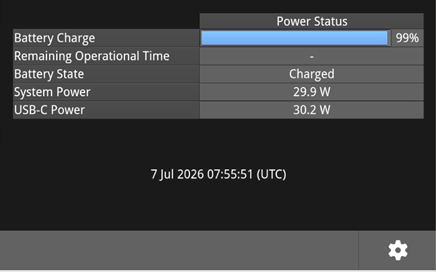

VERMOGEN EN PRESTATIES VAN DE ACCU
Dankzij een lithium-ionbatterij met hoge capaciteit blijft de Sx2 ook tijdens lange diensten gewoon werken. Door het ontwerp waarbij de gebruiker zelf de batterij kan verwisselen, kun je een lege batterij binnen enkele seconden vervangen, zodat je gewoon door kunt gaan met testen. Dankzij het opladen via USB-C is er geen speciale voedingsadapter nodig, en als accessoires zijn reservebatterijen en een externe oplader verkrijgbaar.
MEERKANAALSAUDIO-ANALYSE
Meet 16 kanalen tegelijk uit selecteerbare SDI-audiogroepen, afkomstig van maximaal 128 ingebedde kanalen, afhankelijk van het SDI-formaat. Daarnaast worden ook twee AES- en twee analoge ingangskanalen gemeten. Detectie van Dolby® E, Dolby Digital, Dolby Digital Plus™ en Dolby ED2 is standaard inbegrepen.
Sx2-TOOLSETS
Sx2E Geavanceerde analyse van de fysieke laag
SDI EYE-analyse
- RTE™ (Real-Time Eye) voor het testen van de SMPTE-conformiteit met weergave van de DC-offset
- Automatische metingen van: DC-niveau, amplitude, stijg- en daaltijd, stijging/daling doorschieten, visuele aanduiding van de stijgingsduur
- Amplitude en tijd histogrammen
- Eén of meerdere ogen, met keuze uit verschillende kleuren, een heatmap-overlay en oneindige persistentie
- Timing en Uitlijning jitter-thermometers
- Door gebruiker te definiëren tijdmeetcursors
SDI Jitter Analyse
- Realtime SMPTE-jittermetingen tot 10 Hz
- Filters van 10 Hz, 100 Hz, 1 kHz, 10 kHz en 100 kHz
- H, 2H, F, V Trigger
- Regeling van de persistentie: van geen tot oneindig
- Verticale schaalverstelling van +/− 0,25 tot +/− 64 UI
- Jitter amplitude histogram
Standaardgereedschapsset – Analyzer
Afbeelding met decodering van aanvullende gegevens
- Cursors die zijn gekoppeld aan de Vectorscope, Waveform en Dataview voor een nauwkeurigere, realtime analyse van het beeld van de
- Overlay van aanvullende tijdcode (ATC), veilige beeldgebieden, kruislijn in het midden van het beeld
- Berichtencentrum met weergave van V-chip, AFD, invoernaam, ST309-datum, SCTE 104-gegevens en aanduiding voor ondertiteling/closed caption
- Decodering van ondertitels voor OP-47 / CTA-608 / CTA-708 / CTA-608 in 708-diensten
- Ondersteuning voor ondertitels in het Deens, Engels, Fins, Frans, Duits, Italiaans, Portugees, Spaans en Zweeds
- CTA-708 Decodering van ondertiteling met de optie voor Koreaanse tekst (EUC_KR)
Golfvorm
- YCbCr, YGBR en GBR weergavemodi
- Cursor gekoppeld aan afbeelding en Dataview, modus ‘Enkele regel’ gekoppeld aan afbeeldingscursor
- Configureerbare H- en V-rasterlijnen, gebruikersmarkeringen
- Overlay, Stacked, Parade, Single line, H & V Mag, Helderheid, Persistence en Monochrome controles.
- Horizontale of verticale meetcursors
Vectorscope
- 75% en 100% Doelstellingen voor ITU-R Rec. 709, Rec. 2020 en HDR-formaten
- Er wordt een doel rond de oorsprong weergegeven wanneer de 100%/75%-doelen worden weergegeven
- Aangepaste 'gebruikersmarkeringen' gekoppeld aan Waveform
- Centrum op het doel of aangepaste gebruikersmarkeringen
- 0,5x tot 10x vergroting, centreren op het gekozen doelwit
- Enkelvoudige lijnmodus gekoppeld aan de beeldcursor

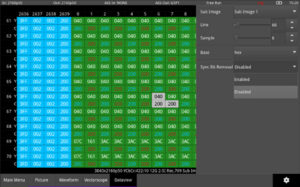

Dataview
- Maakt analyse van complexe fouten mogelijk
- Navigatiefunctie voor snelle toegang tot een vereiste regel, pixel of TRS-woord
- Kleurcodering om de identificatie te vergemakkelijken
- Cursor gekoppeld aan Beeld en waveform
- Verwijdering van de 12G SDI-synchronisatiebit
Videostandaard
- Weergave van de gedetecteerde SMPTE ST 352-payload-ID voor elke SDI-verbinding en elk subbeeld
- Handmatige overschrijving van ST 352-lading-ID
- Overzicht van SMPTE-videostandaarden
- Melding van fouten in de ST 352-payload-ID

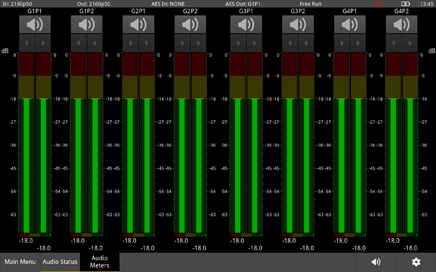

Audiometers
- Geeft 16-kanaals audiometers weer van selecteerbare SDI-audiegroepen (groepen 1-4 of 5-8), voor maximaal 128 SDI-audiokanalen, afhankelijk van het SDI-invoerformaat.*
- Ballistiek: PPM-I, PPM-II, Vu, Vu-Fr, Snel
- Schaalverdelingen: dBFS, dBu, BBC, DIN45406, NordicN9
- Instelbaar dBFS-niveau: -18, -20 en Aangepast
- Detecteer Dolby® E, Dolby Digital, Dolby Digital Plus™ en Dolby ED2-lijnposities
- Stereo/mono audio preview bus
- Analyse van AES- of analoge ingang
Audiostatus
- Tabel met AES-kanaalstatusinformatie, configureerbaar in audioblokken van 8 kanalen, voor elk van de 128 SDI-audiokanalen, afhankelijk van het SDI-invoerformaat. Er kunnen ook 2 AES-invoerkanalen worden weergegeven*
- Geeft het audiotype en de aanwezigheid daarvan aan, waaronder: PCM, Dolby® E, Dolby Digital, Dolby Digital Plus™ en Dolby ED2, voor maximaal 128 SDI-audiokanalen en 2 AES-ingangskanalen
- Duidelijke weergave van relevante audioparameters, waaronder CRC, PCM/gegevens, bemonsteringsfrequentie en woordlengte
- Kanaalstatusgegevensweergave (Hex)
- Configuratie van AES- en analoge uitgangen
SDI-status
- Levert SDI-gegevens om het formaat van het geanalyseerde signaal te controleren, waaronder de gegevenssnelheid, subbeeldgegevens en de geschatte kabellengte
- CRC-analysetool met onder meer analysetijd, OK-tijd, actieve beeldwijzigingen en CRC-fouten
Nevenstatus
- SMPTE ST 291 VANC/HANC-aanwezigheids-/statusvenster van aanvullende gegevens
- Raster-/lijstweergave – duidelijk visueel overzicht van aanwezig/afwezig/storingsmeldingen, lijst met aanwezige ANC’s met locatie- en statusinformatie voor checksum, pariteit en DBN
- Link naar de hulpinspecteur
Hulpinspecteur
- Aanvullende datapakketanalyse
- Link vanuit ANC-statusvenster
- Door de gebruiker gedefinieerde DID/SDID-zoekopdracht in een venster
- ANC Inspector kan zo worden ingesteld dat hij wordt geactiveerd bij een checksum-, DBN- of pariteitsfout, eenmalig of continu
- ANC-pakketopname met Hex-weergave
- ANC-pakket decodeerweergave
Referentiestatus
- Meting van de timing van de inputs ten opzichte van de referentie
- Aanduiding van de referentiestatus en de stabiliteit
- Indicatie van de relatieve co-timing van de input SDI-kanalen
- Stel de genlock van het systeem in op Free Run/Externe referentie/SDI
- Grafische en numerieke weergave
Standaardgereedschapsset – Generator
Uitvoerstatus
- Details van de videostandaard die wordt gegenereerd, waaronder: resolutie, frame-packing, beeldsnelheid, kleurbereik, OTF†, bemonstering, bitdiepte, bereik
- 12G-synchroonbit invoegen/verwijderen
- Beschrijving van het geselecteerde testpatroon
- Status van pathologische inbreng
- Aanwezigheid van audiosignaal en subbeelden
- Systeemreferentiestatus
- Afstelling van de uitgangsoffset
Videogenerator
- 12G/6G/3G/1,5G/270M, 4K/UHD en 2K/HD/SD SDI-signaalgeneratie
- YCbCr: 422, 10-bits formaten
- YCbCr/RGB: 444, 4224 en 4444, 12-bits formaten*
- Ondersteuning voor Single Link, 2SI, niveau A en B
- Ondersteuning voor HDR OTF†
- Bevestigt gegenereerde Video Standaard en Test Patroon details
- Ondersteunt de detectie en analyse van SMPTE-videostandaarden met volledig bereik of beperkt bereik

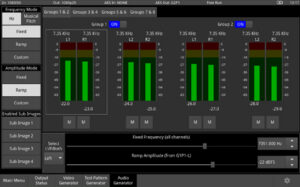

Audiogenerator
- Genereer een vaste audiofrequentie (in hertz of toonhoogte) voor alle audiokanalen
- Keuze uit vaste tonen of chromatische toonladder
- Keuze tussen vaste niveaus of hellingen
- Aangepaste configuratie van het aantal actieve audiogroepen en kanalen
- Afhankelijk van de gebruikte videostandaard zijn er maximaal acht audiogroepen (32 kanalen) beschikbaar, die ook naar elk deelbeeld kunnen worden gekopieerd
- Elk afzonderlijk kanaal dempen of de demping opheffen

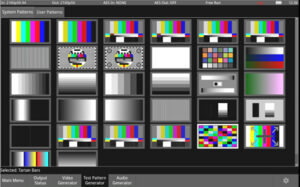

Testpatroongenerator
- Systeempatronen: geeft een overzicht van de standaardtestpatronen die bij het apparaat worden geleverd
- Gebruikerspatroon: geeft een overzicht van alle geïmporteerde, door de gebruiker gedefinieerde TIFF-afbeeldingen
- Bewegende testpatronen (stuiterdoos)
- Het invoegen en configureren van vooraf ingestelde en aangepaste kleurveldpatronen
- Definieer een tekstidentificatie (of ‘ident’) die over de actieve afbeelding van de videostandaard moet worden gelegd
Standaardgereedschapsset – Systeem
Systeemstatus
- Controleer de huidige status van het apparaat, waaronder de FPGA-temperatuur, het toerental van de koelventilatoren en de batterijstatus
- Controleer de licentiestatus, de softwareversie en -build, het serienummer van het apparaat en de kalibratiegegevens
- Tool voor het maken van schermafbeeldingen
Voorinstellingen
- Configuraties met instrumenten en instellingen aanpassen
- Voorinstellingen aanmaken, laden, bijwerken, hernoemen of verwijderen
Quad-split-configuratie
- In de quad-split-modus kunnen 3 of 4 instrumenten tegelijkertijd worden weergegeven
- De volgende instrumenten kunnen worden weergegeven in een Quad Split-sjabloon: Ancillary Status, Audio Meters, Eye, Jitter, Output Status, Picture, Waveform en Vectorscope
- In de bovenste kwadranten kan de golfvorm worden weergegeven op een kwart van de grootte of op volledige hoogte
Bestandsbeheer
- Presets, instrumentlogs, schermafbeeldingen en TIFF-afbeeldingen van en naar USB-geheugenstick kopiëren
- Verwijder geselecteerde bestanden
Standaardtoolset – Beheer op afstand en logboekregistratie
SFTP
- Gebruik een standaard SFTP-client (bijv. FileZilla) om de volgende taken op het apparaat uit te voeren;
- De software op afstand updaten
- Gebeurtenislogboeken, voorinstellingen, schermafbeeldingen en door de gebruiker gedefinieerde testpatroonbestanden ophalen en verwijderen
- Voorinstellingen van een ander apparaat en door de gebruiker gedefinieerde testpatronen uploaden
REST-API
- Voor geïntegreerde besturing, bewaking en geautomatiseerde fabrikantstests
- Sx2 kan op afstand via een netwerk worden bediend met behulp van de REST-API
Webbrowser
- Gebruik een standaardwebbrowser om bestanden met gebeurtenislogboeken, schermafbeeldingen, voorinstellingen en testpatronen van gebruikers te bekijken en op te halen
Evenementlogger
- SDI Invoerstandaard / status
- Jitter-timing (alleen model Sx2E)
- Jitter-uitlijning (alleen model Sx2E)
- SDI-invoersnelheid
- SCTE104
- REST API-verzoek
- Referentievergrendeling
- Aanwezigheid audio-ingang
Optionele toolset – HDR-analyse

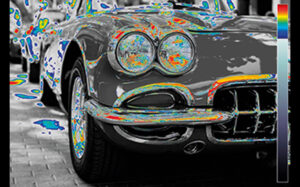

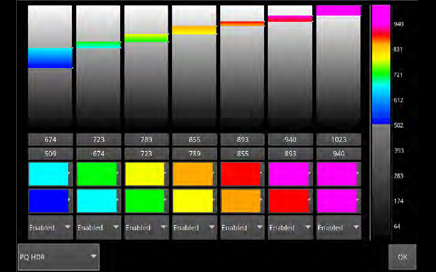

Valse kleur markeren
- Programmeerbare warmtekaart om helderheidszones te markeren, waardoor schaduwen, huidtinten, middentinten of spiegelende hooglichten snel kunnen worden geïdentificeerd
- Zeven gelijktijdig programmeerbare kleuroverlaybanden
- Voorinstellingen voor HDR- en SDR-reeksen plus gebruikersaanpassingen
HDR-waveform
- waveform HDR-roosters met Nits (Cd/m2)
- BT. 2408 diffuse witte markers
- Ondersteuning voor BT. 1886, BT. 2100 HLG en PQ, Sony S-Log3, SR Live.
HDR-generatie
- Een uitgebreide reeks testpatronen, waaronder: BT.2111 HDR-kleurenbalken voor HLG, PQ en SR Live, een volledige set SDR 709-patronen die zijn toegewezen aan elk van de vier HDR-formaten met behulp van schermverlichting voor lijncontroles
- Native HDR-testpatronen, waaronder: ITU-R BT.2111-0 HDR-kleurbalken, ITU-R BT.814-4 PLUGE – 4 varianten
- Vergelijkende opstelling en evaluatie van HDR-naar-SDR-converters
KLAAR OM UW TEST- EN MEETTOOLKIT TE TRANSFORMEREN?
Sx2 TECHNISCHE GEGEVENS
| Details van de monitor | |
| Weergave-resolutie | 1920 x 1200 pixels |
| Soort scherm | Capacitief LCD-touchscreen |
| Controle | Touchscreen, draaiknop en D-pad |
| Schermindelingen | Vierdelige indeling, maximaal 8 gebruikerssjablonen met 3 of 4 instrumenten |
| Extern beeldscherm | USB-C DisplayPort, vaste resolutie van 1920 x 1200 |
| Verwerking | Alle digitale |
| Video | |
| SDI | 12G-SDI, 6G-SDI, 3G-SDI, 1,5G-SDI, 270M-SDI |
| Formaten | Analyse en generatie van 4K, UHD, 2K, HD en SD |
| SDI-ingang | Tot 12G, 1 x 75 Ohm BNC |
| Uitgang van de SDI-generator | Tot 12G, 1 x 75 Ohm BNC |
| SDI-lusuitgang | Tot 12G, 1 x 75 Ohm BNC (alleen Sx2E) |
| Referentie-invoer | 1 x 75 Ohm BNC |
| Genlock | Free Run, externe referentie of SDI |
| Instelbare timing | Afstelling van de offset van de generatoruitgang |
| Tekstidentificatie | Ja, over het actieve beeld heen |
| Kleurruimten | Rec. 709, Rec. 2020, DCI-P3 |
| Videotestsignaal | |
| Steekproeven | 4:2:2 YCbCr, 4:4:4 YCbCr/RGB, 4:2:2:4 en 4:4:4:4 |
| Resolutie | 10 bit en 12 bit |
| Linkstructuur | Single Link, 2SI, niveau A en niveau B |
| Statische testpatronen | Meer dan 30 systeempatronen, waaronder pathologische |
| Testpatronen verplaatsen | Ja, stuiterdoos |
| Door de gebruiker gedefinieerd | TIFF-import, inclusief HDR/WCG-afbeeldingen |
| HDR-patronen | ITU-R BT.2111-0 HDR-kleurbalken, ITU-R BT.814-4 PLUGE (SX2-HDR-licentie) |
| Formaten | Te leveren op aanvraag |
| Fysieke laag (Sx2E) | |
| Oogbitsnelheden | 12 Gbps, 6 Gbps, 3 Gbps, 1,485 Gbps, 270 Mbps |
| Oogmetingen | Amplitude, DC-offset, stijg- en daaltijd, delta, overshoot bij stijging en daling |
| Oogdisplay | 1 tot 20 ogen, overlay met warmtekaart, oneindige persistentie |
| Jitter | SMPTE-specificatie: filters bij 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz |
| Jitterbereik | verticale schaal van +/- 0,25 tot +/- 64 IE |
| Jitter thermometers | Uitlijning, Timing |
| Audio | |
| Interne spreker | Ja, ingebouwd |
| Koptelefoonaansluiting | 3,5 mm stereo-aansluiting |
| Ingebouwde audiometing | 16 kanalen uit de selecteerbare groepen 1-4 of 5-8 |
| Ingebedde audio-analyse | Maximaal 128 SDI-audiokanalen, afhankelijk van het SDI-formaat |
| AES-uitvoer/invoer | elk 1 x 75 Ohm BNC |
| Analoge audio-invoer/uitvoer | 15-polige D-type-aansluiting met hoge dichtheid, breakout-kabel vereist |
| Bitstreamdetectie | Dolby® E, Dolby Digital, Dolby Digital Plus™, Dolby ED2 |
| Ballistiek | PPM-I, PPM-II, Vu, Vu-Fr, Fast |
| Weegschalen | dBFS, dBu, BBC, DIN 45406, NordicN9 |
| dBFS-referentie | -18, -20 of naar keuze |
| Audiotestsignaal | |
| Toonvorming | Vaste tonen of chromatische toonladder |
| Frequentiekeuze | Hertz of toonhoogte, over alle audiokanalen heen |
| Niveaus | Vast of hellend |
| Audiogroepen | Maximaal 8 groepen, 32 kanalen, afhankelijk van de videostandaard |
| Duplicatie van subafbeeldingen | Ja |
| Kanaalbesturing | Afzonderlijke kanalen dempen of de demping opheffen |
| Algemeen | |
| Navigatie | Menu-balk op het touchscreen, draaiknop met selectieknop in het midden, D-pad |
| Geïntegreerde batterijvoeding | Door de gebruiker verwisselbare slimme lithium-ionbatterij, meegeleverd |
| Opladen | USB-C |
| Afstandsbediening | REST API, webinterface, SFTP |
| ethernet | 1000 BASE-T |
| USB | USB-C voor stroomvoorziening, opladen en geheugensticks |
| Extern beeldscherm | USB-C DisplayPort, vaste resolutie van 1920 x 1200 |
| Draagkoffer | Inclusief zachte draagtas, handriem en schouderriem |
| AC-stroomvoorziening | Niet inbegrepen, bestel SX2-PSU |
| Maat | B: 261 mm H: 135 mm D: 57 mm |
| Gewicht | 1,5 kg x 2, 1,75 kg x 2E, inclusief batterij en handriem |
| Garantie | 1 jaar, verlengbaar tot 3 of 5 jaar |
Sx2 BESTELLING
| Sx2 | |
|
SX2
|
12G-SDI draagbare analysator, generator en monitor. Ondersteunt 270M/1,5G/3G/6G/12G-SDI. Analoge audio-in/uit, AES-in/uit. Inclusief lithium-ionbatterij en LeaderPhabrix-draagtas. Voeding is niet inbegrepen. |
|
SX2E
|
12G-SDI draagbare analysator, generator en monitor met EYE-patroonanalyse. Ondersteunt 270M/1,5G/3G/6G/12G-SDI met Loop Out. Analoge audio-in/uit, AES-in/uit. Inclusief lithium-ionbatterij en LeaderPhabrix draagtas. Voeding is niet inbegrepen. |
| Software-opties | |
|
SX2-HDR
|
HDW/WCG, CIE1931, HDR-warmtekaart (PQ, HLG, S-Log3, SR Live) voor Sx2 & Sx2E |
| Accessoires | |
|
SX2-PSU
|
Voedingseenheid (inclusief regiospecifieke netsnoer) voor Sx2 & Sx2E |
|
SX2-BATT
|
Reserve-accu voor Sx2 en Sx2E |
|
SX2-CHG
|
Externe oplader voor reserveaccu voor Sx2 en Sx2E |
|
SX2-VESA
|
VESA-montageplaat voor Sx2 en Sx2E |
|
PHQXC-1
|
12G-SDI-testkabel voor oogmetingen, 1 m [SxE2] |
|
PHSXC-1
|
Audiokabel – D15-breakoutkabel voor analoge audio |
| Uitgebreide garantie | |
|
Sx2-3 JAAR
|
Sx2: uitbreiding van 1 naar 3 jaar garantie |
|
Sx2-5JAAR
|
Sx2: uitbreiding van de garantie van 1 naar 5 jaar |
|
Sx2E-3JAAR
|
Sx2E: uitbreiding van 1 naar 3 jaar garantie |
|
Sx2E-5YEAR
|
Sx2E: uitbreiding van 1 naar 5 jaar garantie |
|
*Een jaar garantie is standaard inbegrepen
|
|
