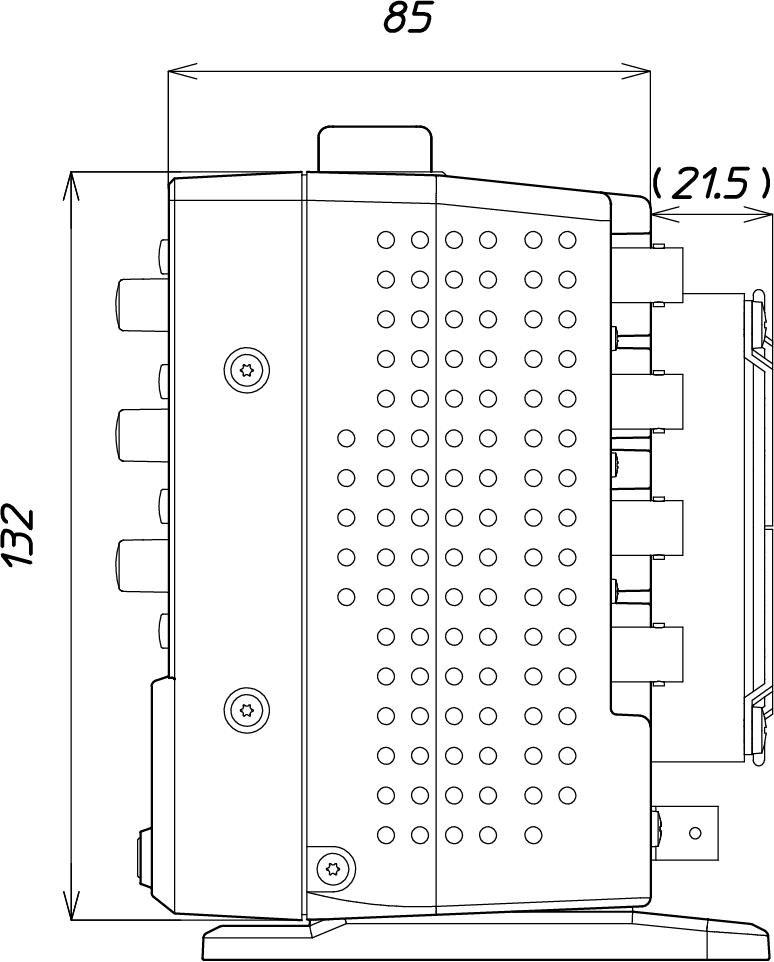

LV5350

• Superposición: Superpone las señales de los componentes
• Desfile: Muestra las señales de los componentes una al lado de la otra
• Intervalo de supresión: Los periodos de supresión H y V se pueden enmascarar.
• Selección de línea: Muestra la línea seleccionada
• Ganancia variable:
  Ganancia x1 ×0,2 a ×2,0
  Ganancia x5 ×1,0 a ×10,0
  Ganancia x10 ×2,0 a ×10,0

• Superposición: Superpone las señales de los componentes
• Desfile: Muestra las señales de los componentes una al lado de la otra
• Intervalo de supresión: Los periodos de supresión H y V se pueden enmascarar.
• Selección de línea: Muestra la línea seleccionada
• Ganancia variable:
  Ganancia x1 ×0,2 a ×2,0
  Ganancia x5 ×1,0 a ×10,0
  Ganancia x10 ×2,0 a ×10,0

• Superposición: Superpone las señales de los componentes
• Desfile: Muestra las señales de los componentes una al lado de la otra
• Intervalo de supresión: Los periodos de supresión H y V se pueden enmascarar.
• Selección de línea: Muestra la línea seleccionada
• Ganancia variable:
  Ganancia x1 ×0,2 a ×2,0
  Ganancia x5 ×1,0 a ×10,0
  Ganancia x10 ×2,0 a ×10,0

• Sistemas SDI compatibles Se puede visualizar para SD, HD, 3G-A y 3G-B-DL

• Ganancia: ×1, ×5, IQ-MAG
• Escala:
  Tipo AUTO, ITU-R BT.601, ITU-R BT.709, DCI, ITU-R BT.2020
  Saturación de la barra de color 75 %, 100 %
  Eje IQ Mostrar u ocultar
• Visualización del marcador vectorial

• Función: Convierte una señal SDI en valores Y, R, G, B y compuesto y, a continuación, muestra los cinco niveles de pico.
• Nivel de error: Basado en los umbrales de error de gama, error de gama compuesta y error de luminancia.

• Visualización del histograma: Muestra los histogramas Y, R, G y B.

• Estándar de visualización: CIE1931 (visualización xy), CIE1976 (visualización u'v')
• Tipo de visualización: Visualización del diagrama de cromaticidad, visualización de la temperatura de color
• Modo de visualización:
  Visualización del diagrama de cromaticidad
  Visualización de luminancia, visualización de color
• Visualización de la temperatura del color Visualización de la luminancia:
  Colorimetría ITU-R BT.601 (525), ITU-R BT.601 (625), BT.709, DCI, ITU-R
  BT.2020

• Mapeado de nivel: Mapea el nivel de negro a 0 (8 bits), valor de código SDI (cuando se recibe RGB de 10 bits) 1024 a 255 (8 bits).
• Tamaños de visualización: Reducido, tamaño real, ×2 (4K no compatible), fotograma completo (4K no compatible)
• Ajuste de calidad y selección de color:
  Brillo, contraste, ganancia RGB, polarización RGB, ganancia croma,
  visualización monocroma (ganancia RGB, polarización RGB, ganancia croma no válidas)

• Indicación de error: Muestra marcadores en las áreas de error de gama y error de nivel.

• Función: Supervisión de mensajes SCTE-104
• Compatible: Estándar SMPTE 2010, ANSI/SCTE 104

• Función: Los niveles de vídeo se muestran numéricamente.
• f Visualización Stop (no compatible con el SER23):
  Visualiza f Valores Stop relativos a un punto de referencia
  Ajustado en referencia a un objeto con una reflectancia del 18%
  f Corrección gamma Stop
• Pantalla HDR (SER23)

• Función: CEA-608, CEA-708 closed caption, Teletexto, OP47 subtítulos superpuestos en señal SDI pueden ser decodificados y visualizados.

• Pantalla V-Chip

Señal de entrada: Audio embebido SDI

• Función: Registra los errores detectados, los eventos -como la conmutación del instrumento
  entre señales de entrada- y las marcas de tiempo.
• Capacidad de registro: Hasta 1000 eventos
• Modo de sobrescritura de salida de datos, parada después de 1.000 eventos

• Formato de visualización: Muestra la secuencia de datos en serie o muestra cada componente de color
  por separado
• Selección de línea: Muestra la línea seleccionada
• Seleccionar muestra: Muestra de la muestra seleccionada
• Función de salto: Salta a una EAV o SAV
• Salida de datos: Salida de texto a memoria USB

• Función: Muestra la diferencia de fase entre una señal de referencia y
  una señal SDI numérica y gráficamente.
• Señal de referencia: SDI / Señal de sincronización externa, PTP (SER05/SER06) (*1)
  RTP, señal de sincronización externa (BB), FPT (SER06) *1 Solo cumple con la norma SMPTE ST 2110

• Detección de señales
• Muestra el formato de la señal de vídeo
• Visualización de la desviación de frecuencia (no se muestra para señales IP)
• Visualización de la longitud de cable equivalente (no se muestra para señales IP)
• Visualización del recuento de errores
• Detección de errores de vídeo

• Pantalla de análisis SR Live Metadeta

• Captura de pantalla: Dispone de una función de captura de pantalla para capturar la pantalla de visualización como datos de imagen fija y una función de captura de fotogramas para capturar 16 fotogramas de datos.
• Captura de fotogramas: Dispone de una función de captura de fotogramas para capturar 16 fotogramas de las señales SDI. Hay dos métodos; uno es importarlos manualmente y otro es tomarlos automáticamente cuando se produce un error.
  * Sólo se captura un fotograma cuando se produce un error.

• Función: Es posible la búsqueda de datos capturados por la función de captura de fotogramas, la búsqueda de errores y la exportación a CSV.

• Excelente operatividad: El LV5600 adopta un panel Full HD de 7 pulgadas con función de panel táctil.

• Controlado a distancia desde un navegador Web en un PC a través de una conexión Ethernet, y utilizado para realizar mediciones automáticas mediante TELNET o FTP.

• Todas las operaciones son posibles con sólo conectar el ratón.

• Ahora se dispone de visualización Lissajous, visualización surround, mute, detección de errores de clip, etc. También es posible la visualización de diversos análisis y la visualización simultánea de 8 canales de una señal SDI y 4 canales de 2 señales SDI.
• Audio integrado
  SMPTE ST 299, SMPTE ST 272, 48 kHz/24 bits/L-PCM
  * Condición de sincronización: Debe estar sincronizado con el reloj de vídeo. Todas las señales SDI deben estar sincronizadas.

• Mide la diferencia de tiempo entre la señal SDI y la señal de audio digital con un TSG Leader que admite la sincronización labial. Muestra los resultados numérica y gráficamente.
• *Patrones TSG no realizados por Leader pueden ser soportados especificando la configuración de la señal de vídeo y la configuración de la señal de audio.

• Visualización de la zona HDR: La distribución de luminancia de la zona HDR puede confirmarse fácilmente coloreando la zona SDR con monocromo, y la HDR con un color acorde con la luminosidad.
• Medición de puntos HDR: La cruz de puntería se puede mover libremente. Se pueden medir hasta 3 puntos a la vez.
• Norma aprobada
  ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
  Corresponde a todo excepto a la entrada SD de SDI.

• Visualización de ondas HDR
• Medición de puntos HDR:
  . La cruz de puntería se puede mover libremente.
  . Se pueden medir hasta 3 puntos simultáneamente.
• Norma aprobada
  ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
  Corresponde a todo excepto a la entrada SD de SDI.

• Patrón de salida: barra de color 100%, barra de color 75%, barra de color multiformato HD *1, barra de color multiformato 4K *1, trama de color, gamma, trama cruzada, 10 pasos, lámpara de límite, campo de comprobación, patrón de sincronización labial( se requiereLV5600-SER03), barra de color HDR ( se requiereLV5600-SER23) *1
• Desplazamiento *2
  Dirección: Ocho direcciones (arriba, abajo, izquierda, derecha y sus combinaciones)
  Velocidad: Rango y unidad por fotograma (campo): de 4 a 124 puntos, en incrementos de 4 puntos
• Caja Móvil *2: ON / OFF
  Colores: BLANCO / AMARILLO / CIAN / VERDE / MAGENTA / ROJO / AZUL / NEGRO
  Velocidad: 1 a 3
• Audio integrado
  *1 No se puede configurar en formato horizontal de 4096 y 2048 píxeles.
  *2 Se puede activar el desplazamiento o el cuadro móvil.

• Se trata de una función de detección de enfoque que realiza un nuevo algoritmo basado en la tecnología de superresolución no lineal.
• La sensibilidad puede seleccionarse entre 5 niveles en función de la escena de vídeo.

• Función de ayuda al enfoque en la oscuridad

• Varios elementos, como la visualización de formas de onda de señales de vídeo, formas de onda de visualización vectorial e imágenes de señales de entrada, pueden disponerse en cualquier posición con el tamaño que prefiera el usuario. Se pueden visualizar simultáneamente varias señales de entrada, hasta 4, o una señal de entrada en varias pantallas.

• Intercambio de vectores y audio

• 1 Las señales de entrada SDI de 1 a 4 terminales de entrada se pueden asignar a los canales de visualización A a D.

• Por ejemplo, la señal de entrada a la entrada SDI 1 como forma de onda de vídeo componente se puede mostrar en el canal de visualización A y la forma de onda de vídeo compuesto se puede mostrar en el canal de visualización B.

• La disposición mejorada es una función ampliada que permite disponer simultáneamente en una sola pantalla las pantallas de medición de hasta cuatro canales
  en modo simul.

• Los terminales de comunicación serie RS-422/485 permiten visualizar el ID de la cámara y el tally. También es posible cambiar rápidamente la visualización del tally mediante un terminal remoto.

• Muestra el estado de ID de carga útil 4K, como 12G / 6G / 3G

• Visualización simultánea a escala de vectorescopio compatible con BT.2020/BT.709
