Monitores de ondas
LV5900A
8K | 4K | 12G-SDI | 3G-SDI | HD-SDI | HDR
Instrumento compacto diseñado específicamente para señales de vídeo SDI
Monitor de formas de onda compacto que no sacrifica el rendimiento y admite señales SDI con velocidades de hasta 12G.
El monitor de forma de onda LV5900A es compatible con SMPTE ST 2082-12, que se utiliza para recibir vídeo 8K 7680 (8192)×4320/59,94P YCBCR de 10 bits a través de 12G-SDI QUAD LINK. Como no sólo admite 8K, sino también una entrada 4K y cuatro entradas HD simultáneas, puede utilizarse como sistema 8K de gama alta y alternar entre otros sistemas según sea necesario. Las pantallas de forma de onda, vector, imagen y patrón ocular permiten medir y controlar la calidad de diversas señales de vídeo. La pantalla de estado permite ver varios estados de error y comprobar la estabilidad del sistema mediante la visualización de registros de eventos y gráficos a largo plazo.
Características principales
Formatos de vídeo 2K/4K/8K
La compatibilidad con formatos de vídeo incluye señales SDI en varios formatos que van desde el formato de vídeo 8K con enlace cuádruple de 12G-SDI, el formato de vídeo 4K con enlace único de 12G-SDI, enlace doble de 6G-SDI, enlace cuádruple de 3G-SDI y enlace cuádruple de HD-SDI, además del enlace único de HD-SDI y 3G-SDI.
8K División Cuadrada
LV5900A también admite 8K dividido en cuadrados de tamaño 4K. Aunque el sistema de división en cuadrados 8K no está incluido en la norma de señal de televisión, es un sistema que se utiliza cuando se reutilizan equipos 4K existentes para procesar parcialmente la señal de vídeo en cada área.
Visualización simultánea 4K/12G-SDI
En el caso de 12G-SDI, se pueden visualizar simultáneamente dos entradas 4K.
Diseño personalizable
Varios elementos, como formas de onda de señales de vídeo, formas de onda vectoriales e imágenes de señales de entrada, pueden colocarse en cualquier posición con el tamaño que prefieras.
Supervisión HDR
Además de HLG y PQ proporcionados por ITU-R BT.2100, es posible la monitorización de nivel de la señal HDR correspondiente a S-log3 y la gestión de nivel en la luminancia asumida (Nits) en una pantalla considerando OOTF.
La forma de onda de la señal de vídeo muestra la escala HDR junto con la escala IRE. En la visualización de la zona de cine, la distribución de luminancia de la zona HDR puede confirmarse fácilmente visualizando la zona SDR en monocromo, y la HDR con un color acorde con el brillo.
TALLY
Los terminales de comunicación serie RS-422/485 permiten visualizar el ID de la cámara y el tally. También es posible cambiar rápidamente la visualización del tally mediante un terminal remoto.
Visualización del patrón ocular
Tanto la visualización del patrón ocular como la del jitter están disponibles para señales SDI que abarcan desde HD-SDI hasta 12G-SDI. LV5900A calcula automáticamente los valores clave de la medición ocular. Además, se puede superponer un histograma a la visualización del patrón de ojos para una evaluación más detallada de la capa física.
Asistencia Focus
Se trata de una función de detección de enfoque que realiza un nuevo algoritmo basado en la tecnología de superresolución no lineal. Los detalles del enfoque pueden detectarse con alta sensibilidad incluso con imágenes de bajo contraste, que convencionalmente eran difíciles de detectar. Además, la sensibilidad puede seleccionarse entre 5 niveles en función de la escena de vídeo.
Conjuntos de herramientas
Monitor de forma de onda
RGB
- Superposición: Superpone las señales de los componentes
- Desfile: Muestra las señales de los componentes una al lado de la otra
- Intervalo de supresión: Los periodos de supresión H y V se pueden enmascarar.
- Selección de línea: Muestra la línea seleccionada
- Ganancia variable:
Ganancia x1 ×0,2 a ×2,0
Ganancia x5 ×1,0 a ×10,0
Ganancia x10 ×2,0 a ×10,0
Ycbcr
- Superposición: Superpone las señales de los componentes
- Desfile: Muestra las señales de los componentes una al lado de la otra
- Intervalo de supresión: Los periodos de supresión H y V se pueden enmascarar.
- Selección de línea: Muestra la línea seleccionada
- Ganancia variable:
Ganancia x1 ×0,2 a ×2,0
Ganancia x5 ×1,0 a ×10,0
Ganancia x10 ×2,0 a ×10,0
Compuesto
- Superposición: Superpone las señales de los componentes
- Desfile: Muestra las señales de los componentes una al lado de la otra
- Intervalo de supresión: Los periodos de supresión H y V se pueden enmascarar.
- Selección de línea: Muestra la línea seleccionada
- Ganancia variable:
Ganancia x1 ×0,2 a ×2,0
Ganancia x5 ×1,0 a ×10,0
Ganancia x10 ×2,0 a ×10,0
Señal de referencia analógica
- Sistemas SDI compatibles Se puede visualizar para SD, HD, 3G-A y 3G-B-DL
Vectorscopio
Vectorscopio
- Ganancia: ×1, ×5, IQ-MAG
- Escala:
Tipo AUTO, ITU-R BT.601, ITU-R BT.709, DCI, ITU-R BT.2020
Saturación de la barra de color 75 %, 100 %
Eje IQ Mostrar u ocultar - Visualización del marcador vectorial
5BAR RGB GAMUT
- Función: Convierte una señal SDI en valores Y, R, G, B y compuesto y, a continuación, muestra los cinco niveles de pico.
- Nivel de error: Basado en los umbrales de error de gama, error de gama compuesta y error de luminancia.
Histograma
- Visualización del histograma: Muestra los histogramas Y, R, G y B.
Carta de colores CIE
- Estándar de visualización: CIE1931 (visualización xy), CIE1976 (visualización u'v')
- Tipo de visualización: Visualización del diagrama de cromaticidad, visualización de la temperatura de color
- Modo de visualización:
Visualización del diagrama de cromaticidad
Visualización de luminancia, visualización de color - Visualización de la temperatura del color Visualización de la luminancia:
Colorimetría ITU-R BT.601 (525), ITU-R BT.601 (625), BT.709, DCI, ITU-R
BT.2020
Fotografía
Vista de la imagen
- Mapeado de nivel: Mapea el nivel de negro a 0 (8 bits), valor de código SDI (cuando se recibe RGB de 10 bits) 1024 a 255 (8 bits).
- Tamaños de visualización: Reducido, tamaño real, ×2 (4K no compatible), fotograma completo (4K no compatible)
- Ajuste de calidad y selección de color:
Brillo, contraste, ganancia RGB, polarización RGB, ganancia croma,
visualización monocroma (ganancia RGB, polarización RGB, ganancia croma no válidas)
5BAR Gamut Error
- Indicación de error: Muestra marcadores en las áreas de error de gama y error de nivel.
SCTE-104
- Función: Supervisión de mensajes SCTE-104
- Compatible: Estándar SMPTE 2010, ANSI/SCTE 104
Cinelite
- Función: Los niveles de vídeo se muestran numéricamente.
- f Visualización Stop (no compatible con el SER23):
Visualiza f Valores Stop relativos a un punto de referencia
Ajustado en referencia a un objeto con una reflectancia del 18%
f Corrección gamma Stop - Pantalla HDR (SER23)
Visualización de subtítulos
- Función: CEA-608, CEA-708 closed caption, Teletexto, OP47 subtítulos superpuestos en señal SDI pueden ser decodificados y visualizados.
V-Chip
- Pantalla V-Chip
Audio
Gráfico de barras de audio
Señal de entrada: Audio integrado en SDI
Conector de E/S de audio digital (SER03)
Entrada de audio analógica (SER03) Audio IP SFP (SER05/SER06)
Formato: L-PCM, Dolby-E (SER04), Dolby Digital (SER04), Dolby Digital Plus (SER04)
Estado
Registro de eventos
- Función: Registra los errores detectados, los eventos -como la conmutación del instrumento
entre señales de entrada- y las marcas de tiempo. - Capacidad de registro: Hasta 1000 eventos
- Modo de sobrescritura de salida de datos, parada después de 1.000 eventos
Volcado de datos
- Formato de visualización: Muestra la secuencia de datos en serie o muestra cada componente de color
por separado - Selección de línea: Muestra la línea seleccionada
- Seleccionar muestra: Muestra de la muestra seleccionada
- Función de salto: Salta a una EAV o SAV
- Salida de datos: Salida de texto a memoria USB
Diferencia de fase y tiempo
- Función: Muestra la diferencia de fase entre una señal de referencia y
una señal SDI numérica y gráficamente. - Señal de referencia: SDI / Señal de sincronización externa, PTP (SER05/SER06) (*1)
RTP, señal de sincronización externa (BB), FPT (SER06) *1 Solo cumple con la norma SMPTE ST 2110
Indicación de estado
- Detección de señales
- Muestra el formato de la señal de vídeo
- Visualización de la desviación de frecuencia (no se muestra para señales IP)
- Visualización de la longitud de cable equivalente (no se muestra para señales IP)
- Visualización del recuento de errores
- Detección de errores de vídeo
Visualización de paquetes en directo SR
- Pantalla de análisis SR Live Metadeta
Medición HDR
Zona HDR
- Visualización de la zona HDR: La distribución de luminancia de la zona HDR puede confirmarse fácilmente coloreando la zona SDR con monocromo, y la HDR con un color acorde con la luminosidad.
- Medición de puntos HDR: La cruz de puntería se puede mover libremente. Se pueden medir hasta 3 puntos a la vez.
- Norma aprobada
ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
Corresponde a todo excepto a la entrada SD de SDI.
Forma de onda HDR
- Visualización de ondas HDR
- Medición de puntos HDR:
. La cruz de puntería se puede mover libremente.
. Se pueden medir hasta 3 puntos simultáneamente. - Norma aprobada
ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
Corresponde a todo excepto a la entrada SD de SDI.
Entrada SDI SD, HD, 3G y visualización del patrón EYE
Visualización del patrón OJO
- Se puede visualizar la forma de onda del patrón ocular, la forma de onda del jitter de la señal SDI y el resultado de la medición de cada parámetro.
- Sólo la entrada BNC 1 admite la visualización del patrón ocular.
Patrón ocular doble
- Visualización simultánea de la alineación y la sincronización
Función de generador SDI
Opción ETG
- Patrón de salida: barra de color 100%, barra de color 75%, barra de color multiformato HD *1, barra de color multiformato 4K *1, trama de color, gamma, trama cruzada, 10 pasos, lámpara de límite, campo de comprobación, patrón de sincronización labial( se requiereLV5600-SER03), barra de color HDR ( se requiereLV5600-SER23) *1
- Desplazamiento *2
Dirección: Ocho direcciones (arriba, abajo, izquierda, derecha y sus combinaciones)
Velocidad: Rango y unidad por fotograma (campo): de 4 a 124 puntos, en incrementos de 4 puntos - Caja Móvil *2: ON / OFF
Colores: BLANCO / AMARILLO / CIAN / VERDE / MAGENTA / ROJO / AZUL / NEGRO
Velocidad: 1 a 3 - Audio integrado
*1 No se puede configurar en formato horizontal de 4096 y 2048 píxeles.
*2 Se puede activar el desplazamiento o el cuadro móvil.
Pantalla de zona colorimétrica
Zona colorimétrica
- Esta función simplifica la tarea de identificar los errores de reproducción que pueden producirse al transmitir contenidos de vídeo producidos en BT.709, DCI-P3 o BT.2020 de gama cromática amplia o al convertir contenidos de BT.2020 a gama cromática estrecha.
Función de ayuda al enfoque
Asistente de enfoque automático
- Se trata de una función de detección de enfoque que realiza un nuevo algoritmo basado en la tecnología de superresolución no lineal.
- La sensibilidad puede seleccionarse entre 5 niveles en función de la escena de vídeo.
Asistente de enfoque - Modo sensible
- Función de ayuda al enfoque en la oscuridad
Función de diseño personalizado
Diseño personalizable
- Varios elementos, como la visualización de formas de onda de señales de vídeo, formas de onda de visualización vectorial e imágenes de señales de entrada, pueden disponerse en cualquier posición con el tamaño que prefiera el usuario. Se pueden visualizar simultáneamente varias señales de entrada, hasta 4, o una señal de entrada en varias pantallas.
Diseño personalizable - Continuación
- Intercambio de vectores y audio
Mostrar asignación
- 1 Las señales de entrada SDI de 1 a 4 terminales de entrada se pueden asignar a los canales de visualización A a D.
Asignación de pantallas - Continuación
- Por ejemplo, la señal de entrada a la entrada SDI 1 como forma de onda de vídeo componente se puede mostrar en el canal de visualización A y la forma de onda de vídeo compuesto se puede mostrar en el canal de visualización B.
Diseño mejorado
- La disposición mejorada es una función ampliada que permite disponer simultáneamente en una sola pantalla las pantallas de medición de hasta cuatro canales
en modo simul.
Función de visualización ID, Iris, TALLY
Pantallas ID, Iris, Tally
- Los terminales de comunicación serie RS-422/485 permiten visualizar el ID de la cámara y el tally. También es posible cambiar rápidamente la visualización del tally mediante un terminal remoto.
Visualización ampliada del vectorscopio
Vectorscopio ampliado
- Vector RGB y vector YCbCr
Otros
Función de captura
- Captura de pantalla: Dispone de una función de captura de pantalla para capturar la pantalla de visualización como datos de imagen fija y una función de captura de fotogramas para capturar 16 fotogramas de datos.
- Captura de fotogramas: Dispone de una función de captura de fotogramas para capturar 16 fotogramas de las señales SDI. Hay dos métodos; uno es importarlos manualmente y otro es tomarlos automáticamente cuando se produce un error.
* Sólo se captura un fotograma cuando se produce un error.
Vista de captura de fotogramas
- Función: Es posible la búsqueda de datos capturados por la función de captura de fotogramas, la búsqueda de errores y la exportación a CSV.
Funcionamiento del panel táctil
- Excelente operatividad: El LV5600 adopta un panel Full HD de 7 pulgadas con función de panel táctil.
Navegador Web
- Controlado a distancia desde un navegador Web en un PC a través de una conexión Ethernet, y utilizado para realizar mediciones automáticas mediante TELNET o FTP.
Funcionamiento del ratón
- Todas las operaciones son posibles con sólo conectar el ratón.
Especificaciones
E/S del panel trasero
Dimensiones
Pasa el cursor por encima o pulsa sobre una medida para resaltarla en el dibujo.
Parte delantera
Panel frontal. Unidad de sobremesa con asa de transporte, sin montaje en bastidor.

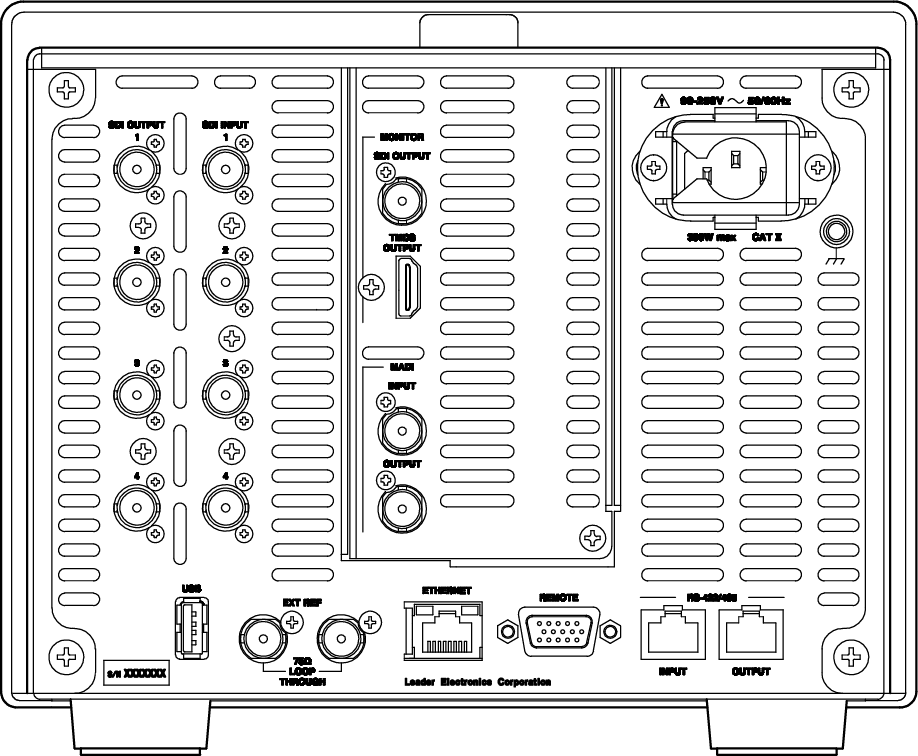

Trasero
Disposición de las entradas y salidas traseras. 8 entradas y salidas SDI, SDI y TMDS para monitor, MADI, referencia, control remoto y Ethernet. Dimensiones exteriores: 223 x 172 mm, tal y como se indica en las vistas frontal y lateral.
Lateral
La parte delantera está a la izquierda y la trasera, a la derecha.

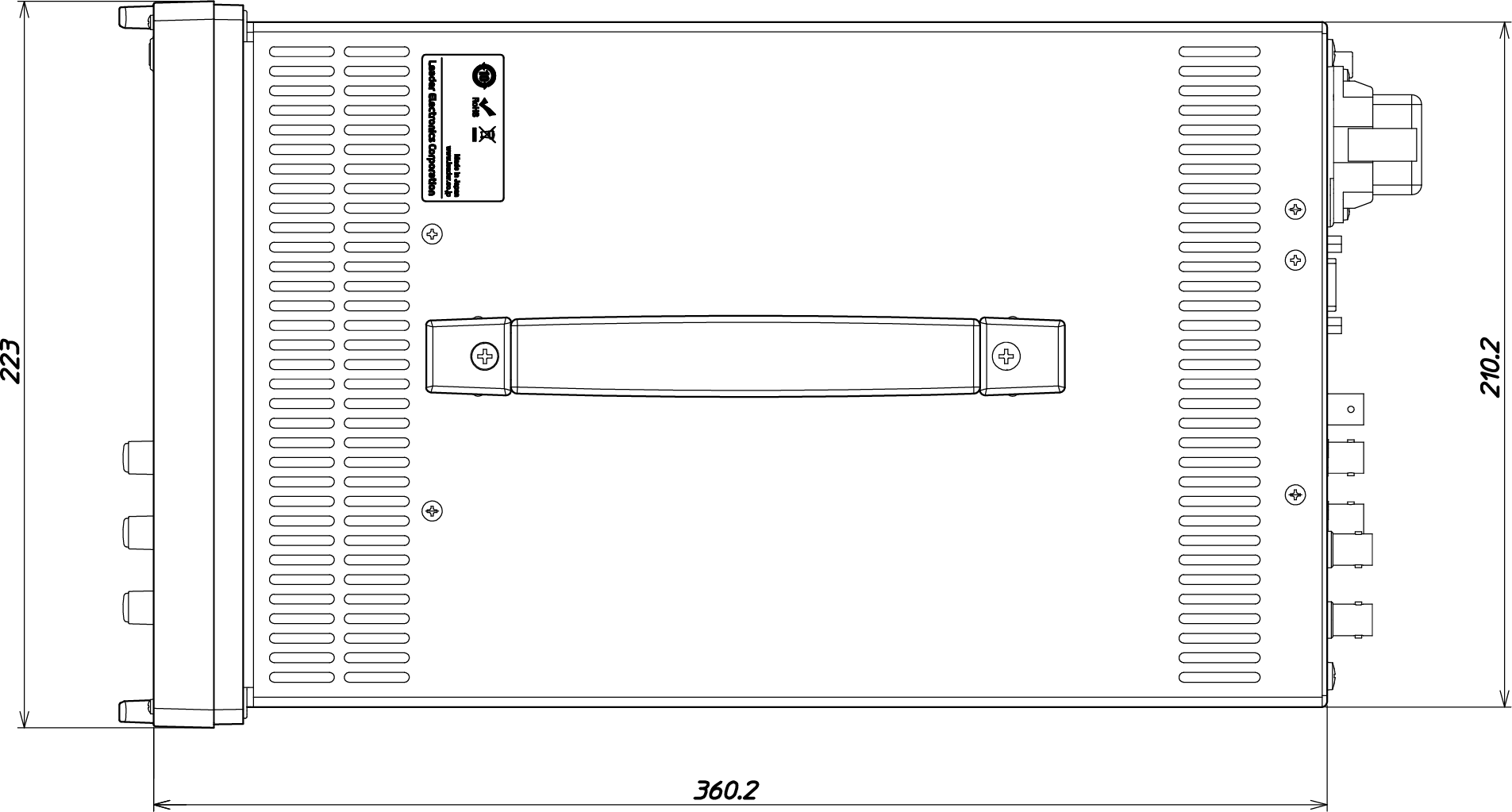

Inicio
Dimensiones. 223 mm de ancho, 360,2 mm de profundidad.
Información sobre pedidos
Accesorios relacionados
| Nombre del producto | Modelo | Observaciones |
|---|---|---|
| ADAPTADOR PARA MONTAJE EN BASTIDOR | LR2490 | Adaptador doble para montaje en bastidor. |
| PANEL EN BLANCO | LC2190 | Panel en blanco para el LR2490 |
