LV7600W

4K | 12G-SDI | 3G-SDI | HD-SDI | SD-SDI | HDR | IP | JPEG-XS

ZEN- W-Serie
Vollhybride Geräte, die SDI- und IP-Signale gleichzeitig unterstützen
WebRTC mit Fernsteuerungsfunktion
UHD-Option, 25-Gb/s-IP-Option
JPEG-XS-Option, Option für diskrete Audio-Ein- und Ausgänge und vieles mehr.

Ein „True-Hybrid“-Rasterizer, der mit 4K-/HD-/SD-SDI-Signalen sowie UHDTV-/HD-/SD-IP-Signalen kompatibel ist

Der „ LV7600W “ ist ein „True-Hybrid“-Rasterizer, der mit 4K-/HD-/SD-SDI-Signalen sowie UHDTV-/HD-/SD-IP-Signalen kompatibel ist. Der „ LV7600W “ bietet dieselben Funktionen wie der „ LV5600W “ in einem 1RU-Gehäuse in Standard-Rack-Größe und unterstützt eine Vielzahl von SDI-Signalen bis zu 12G-SDI sowie Video-over-IP. Die Wellenform-, Vektor-, Bild-, Audio- und Augenmusteranzeigen ermöglichen einfache und dennoch umfassende Messungen sowie die Qualitätskontrolle für ein breites Spektrum an Audio- und Videoformaten. Über die Statusanzeige können Sie Fehler und die Systemstabilität sowohl anhand von Ereignisprotokollen als auch anhand von Langzeitdiagrammen beurteilen.

Für Audio unterstützen diese Geräte digital eingebettetes Audio in SDI- oder IP-Streams sowie diskrete digitale und analoge Audioverbindungen. Es sind Mehrkanal-Audiopegel, Lissajous, Status- und Loudness-Anzeigen verfügbar.

Und schließlich ermöglicht das vollständig anpassbare Bildschirmlayout des LV7600W die einfache Lösung komplexer Mess- und Überwachungsaufgaben. Das LV7600W wurde mit Blick auf die Zukunft entwickelt und erfüllt Ihre aktuellen und zukünftigen Video- und Audiotestanforderungen.

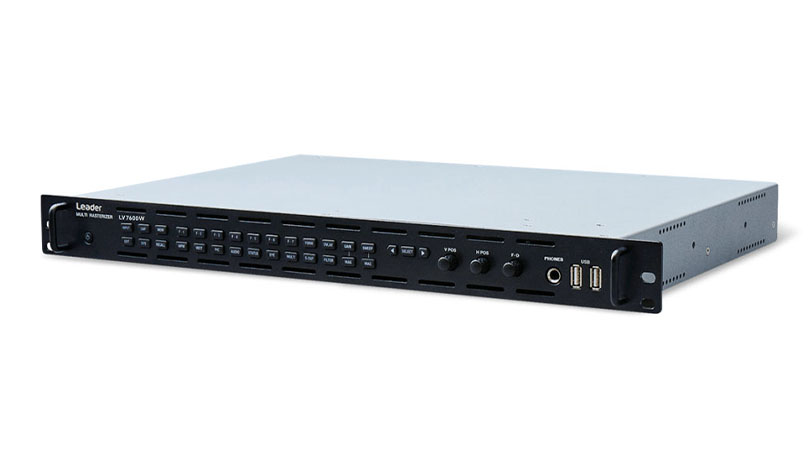

LV7600W

Wichtigste Merkmale

WebRTC Aktiviert

LV7600W unterstützt die Web-Real-Time-Communication-Schnittstelle. WebRTC ermöglicht die sichere Fernsteuerung und -überwachung von einem mit dem Internet verbundenen Desktop- oder Laptop-Computer aus.

Unterstützt 'True-Hybrid' SDI/IP Workflows

Der LV7600W kann sowohl SDI-Signale bis zu 12G-SDI als auch IP (Video over IP) überwachen. Die Audiounterstützung kann eingebettetes SDI-Audio, auf IP gemultiplextes Audio, externes AES/EBU-Eingangssignal und analoges Audio umfassen. Darüber hinaus kann der LV5600W oder LV7600W so konfiguriert werden, dass er gleichzeitig SDI- und IP-Feeds überwacht - "True Hybrid"-Überwachung für komplexe Netzwerke.

4x IP-Multistream

Packet Jitter, Path Delay, Timing Comparison und Pack Buffer können gleichzeitig angezeigt werden.

Anpassbares Layout

Verschiedene Elemente wie z. B. Videosignal-Wellenformen, Vektor-Wellenformen und Bilder von Eingangssignalen können an jeder beliebigen Stelle in der von Ihnen gewünschten Größe angezeigt werden.

HDR-Überwachung

Zusätzlich zu HLG und PQ, die von ITU-R BT.2100 bereitgestellt werden, sind die Pegelüberwachung des HDR-Signals entsprechend S-log3 und das Pegelmanagement bei der angenommenen Leuchtdichte (Nits) in einem Display unter Berücksichtigung von OOTF möglich.

Die Videosignalwellenform zeigt die HDR-Skala zusammen mit der IRE-Skala an. In der Cine-Zonen-Anzeige kann die Leuchtdichteverteilung des HDR-Bereichs leicht bestätigt werden, indem der SDR-Bereich monochrom und der HDR-Bereich entsprechend der Helligkeit farbig angezeigt wird.

TALLY

Die serielle Kommunikation über RS-422/485-Anschlüsse ermöglicht die Anzeige von Kamera-ID und Tally. Ein schnelles Umschalten der Tally-Anzeige über ein externes Terminal ist ebenfalls möglich.

Video-Rauschmessfunktion

Diese Funktion misst das Rauschen in den Luminanz- und RGB-Signalen von SDI- und IP-Signalen, die in den LV7600W eingegeben werden.

Es ist nützlich für die Messung des Kamerarauschens.

Dolby-E

Durch Hinzufügen vonLV7600 zur Option LV7600 03 wird die Dekodierung von Dolby E, Dolby Digital und Dolby Digital Plus möglich.

Fokus-Assistent

Hierbei handelt es sich um eine Fokuserkennungsfunktion, die einen neuen Algorithmus auf der Grundlage der nichtlinearen Superauflösungstechnologie realisiert. Die Schärfendetails können mit hoher Empfindlichkeit auch bei kontrastarmen Bildern erkannt werden, die auf herkömmliche Weise schwer zu erkennen waren. Darüber hinaus kann die Empfindlichkeit je nach Videoszene auf 5 Stufen eingestellt werden.

3D-LUT-Funktion

Durch Laden einer 3D-LUT-Würfeldatei kann die 3D-LUT in Echtzeit konvertiert werden, um verschiedene Messungen und Konvertierungsausgaben zu unterstützen (SER23-Option erforderlich).

Unterstützt Full Range SDR

Unterstützt Wellenform-Anzeige, Vektorskop, CIE-Diagramm, Histogramm, CineLite, CineZone und eine vollständige Palette von DPX- und TIFF-Dateien.

Unterstützung für Falschfarbendarstellung

Die Falschfarbendarstellung kann zu Bildern hinzugefügt werden, so dass Lichter, menschliche Hauttöne, 18% Grau, Schwarz usw. einfach bestimmt werden können.

Werkzeugsätze

Wellenform-Monitor

RGB-Bildschirm

RGB

  • Überlagern: Überlagert Komponentensignale
  • Parade: Zeigt Komponentensignale nebeneinander an
  • Ausblendungsintervall: H- und V-Austastzeiten können maskiert werden.
  • Leitung auswählen: Zeigt die ausgewählte Leitung an
  • Variable Verstärkung:
    Verstärkung x1 ×0,2 bis ×2,0
    Verstärkung x5 ×1,0 bis ×10,0
    Verstärkung x10 ×2,0 bis ×10,0
Ycbcr-Bildschirm

Ycbcr

  • Überlagern: Überlagert Komponentensignale
  • Parade: Zeigt Komponentensignale nebeneinander an
  • Ausblendungsintervall: H- und V-Austastzeiten können maskiert werden.
  • Leitung auswählen: Zeigt die ausgewählte Leitung an
  • Variable Verstärkung:
    Verstärkung x1 ×0,2 bis ×2,0
    Verstärkung x5 ×1,0 bis ×10,0
    Verstärkung x10 ×2,0 bis ×10,0
Verbundschirm

Komposit

  • Überlagern: Überlagert Komponentensignale
  • Parade: Zeigt Komponentensignale nebeneinander an
  • Ausblendungsintervall: H- und V-Austastzeiten können maskiert werden.
  • Leitung auswählen: Zeigt die ausgewählte Leitung an
  • Variable Verstärkung:
    Verstärkung x1 ×0,2 bis ×2,0
    Verstärkung x5 ×1,0 bis ×10,0
    Verstärkung x10 ×2,0 bis ×10,0
Bildschirm „Analoges Referenzsignal“

Analoges Referenzsignal

  • Kompatible SDI-Systeme Kann für SD, HD, 3G-A und 3G-B-DL angezeigt werden

Vektorscope

Vektorskop-Anzeige

Vektorscope

  • Verstärkung: ×1, ×5, IQ-MAG
  • Skala:
    Typ AUTO, ITU-R BT.601, ITU-R BT.709, DCI, ITU-R BT.2020
    Farbbalken Sättigung 75 %, 100 %
    IQ-Achse anzeigen oder ausblenden
  • Anzeige der Vektormarker
5BAR RGB-GAMUT-Bildschirm

5BAR RGB GAMUT

  • Funktion: Wandelt ein SDI-Signal in Y-, R-, G-, B- und Composite-Werte um und zeigt dann die fünf Spitzenwerte an.
  • Fehlerpegel: Basierend auf den Schwellenwerten für Gamut-Fehler, Composite-Gamut-Fehler und Luminanz-Fehler
Histogramm-Anzeige

Histogramm

  • Histogramm-Anzeige: Zeigt die Histogramme Y, R, G und B an.
CIE-Farbtafel (Bildschirmansicht)

CIE-Farbkarte

  • Anzeige Standard: CIE1931 (xy-Anzeige), CIE1976 (u'v'-Anzeige)
  • Anzeigeart: Chromatizitätsdiagramm-Anzeige, Farbtemperatur-Anzeige
  • Anzeigemodus:
    Farbdiagramm-Anzeige
    Luminanzanzeige, Farbanzeige
  • Farbtemperaturanzeige Leuchtdichteanzeige:
    Farbmetrik ITU-R BT.601 (525), ITU-R BT.601 (625), BT.709, DCI, ITU-R
    BT.2020


Bildansichtsbildschirm

Bild-Ansicht

  • Pegelzuordnung: Stellt den Schwarzwert auf 0 (8 Bit), den SDI-Codewert (bei Empfang von 10-Bit-RGB) auf 1024 bis 255 (8 Bit).
  • Anzeigegrößen: Verkleinert, tatsächliche Größe, ×2 (4K nicht unterstützt), Vollbild (4K nicht unterstützt)
  • Qualitätsanpassung und Farbauswahl:
    Helligkeit, Kontrast, RGB-Verstärkung, RGB-Verzerrung, Chroma-Verstärkung,
    monochrome Anzeige (RGB-Verstärkung, RGB-Verzerrung, Chroma-Verstärkung nicht gültig)
5BAR-Farbraumfehler-Bildschirm

5BAR Gamut-Fehler

  • Fehleranzeige: Zeigt Markierungen in den Bereichen Gamutfehler und Pegelfehler an.
SCTE-104-Bildschirm

SCTE-104

  • Funktion: Überwachung von SCTE-104-Meldungen
  • Unterstützt: Norm SMPTE 2010, ANSI/SCTE 104
Cinelite-Bildschirm

Cinelite

  • Funktion: Die Videopegel werden numerisch angezeigt.
  • f Stopp-Anzeige (nicht unterstützt auf dem SER23):
    Zeigt f Stopp-Werte relativ zu einem Referenzpunkt an
    Bezogen auf ein Objekt mit 18% Reflexionsgrad
    f Stopp-Gamma-Korrektur
  • HDR-Anzeige (SER23)
Bildschirm für Untertitel

Anzeige von Untertiteln

  • Funktion: CEA-608, CEA-708 Untertitel, Teletext, OP47 Untertitel, die dem SDI-Signal überlagert sind, können dekodiert und angezeigt werden.
V-Chip-Filter

V-Chip

  • V-Chip Anzeige

Audio

Bildschirm „Audio-Balkendiagramm“

Audio-Balkendiagramm

Eingangssignal: SDI-Embedded-Audio-
-Digital-Audio-Ein-/Ausgang (SER03)
Analog-Audioeingang (SER03) SFP-IP-Audio (SER05/SER06)

Format: L-PCM, Dolby-E (SER04), Dolby Digital (SER04), Dolby Digital Plus (SER04)

Status

Bildschirm „Ereignisprotokoll“

Ereignisprotokoll

  • Funktion: Zeichnet erkannte Fehler, Ereignisse - wie das Umschalten des Geräts
    zwischen Eingangssignalen - und Zeitstempel auf.
  • Log-Kapazität: Bis zu 1000 Ereignisse
  • Datenausgabe Überschreibmodus, Stopp nach 1.000 Ereignissen
Bildschirm „Datenausgabe“

Datenabzug

  • Anzeigeformat: Zeigt die serielle Datenfolge an oder zeigt jede Farbkomponente separat an
  • Leitung auswählen: Zeigt die ausgewählte Leitung an
  • Probe auswählen: Anzeigen der ausgewählten Probe
  • Sprung-Funktion: Springt zu einem EAV oder SAV
  • Datenausgabe: Textausgabe auf USB-Speicher
Bildschirm „Phasen- und Zeitunterschied“

Phasen- und Zeitverschiebung

  • Funktion: Zeigt die Phasendifferenz zwischen einem Referenzsignal und
    einem SDI-Signal numerisch und grafisch an
  • Referenzsignal: SDI / Externes Synchronisationssignal, PTP (SER05/SER06) (*1)
    RTP, Externes Synchronisationssignal (BB), FPT (SER06) *1 Entspricht ausschließlich SMPTE ST 2110
Statusanzeige-Bildschirm

Status-Anzeige

  • Signal-Erkennung
  • Zeigt das Videosignalformat an
  • Anzeige der Frequenzabweichung (wird bei IP-Signalen nicht angezeigt)
  • Anzeige der äquivalenten Kabellänge (wird bei IP-Signalen nicht angezeigt)
  • Anzeige der Fehleranzahl
  • Erkennung von Videofehlern
SR Live-Paketanzeige

SR Live-Paketanzeige

  • SR Live Metadeta Analyse Anzeige

Andere

Bildschirm „Aufnahmefunktion“

Erfassungsfunktion

  • Bildschirmaufnahme: Eine Bildschirmaufnahmefunktion zur Erfassung des Bildschirms als Standbilddaten und eine Bildaufnahmefunktion zur Erfassung von 16 Bildern sind vorhanden.
  • Bildaufnahme: Eine Frame Capture-Funktion zur Erfassung von 16 Frames der SDI-Signale ist vorhanden. Es gibt zwei Methoden: zum einen die manuelle Erfassung und zum anderen die automatische Erfassung bei Auftreten eines Fehlers.
    * Bei Auftreten eines Fehlers wird nur ein Bild erfasst.
Bildschirm „Frame Capture View“

Frame Capture Ansicht

  • Funktion: Suche nach Daten, die mit der Bildaufnahmefunktion erfasst wurden, Fehlersuche und Export in CSV sind möglich.
Bildschirm zur Bedienung über das Touchpanel

Bedienung des Touchscreens

  • Ausgezeichnete Bedienbarkeit: Das LV5600 verfügt über ein 7-Zoll-Full-HD-Panel mit Touchpanel-Funktion.
Webbrowser-Bildschirm

Web-Browser

  • Ferngesteuert von einem Webbrowser auf einem PC über eine Ethernet-Verbindung und zur Durchführung automatischer Messungen über TELNET oder FTP.
Bildschirm zur Mausbedienung

Bedienung der Maus

  • Alle Operationen sind möglich, indem Sie einfach die Maus anschließen.

SD, HD, 3G SDI-Eingang

SER01

Bildschirm „Eingabe-/Ausgabeterminal“

Eingabe/Ausgabe-Terminal

  • SDI-Eingang 4 BNC-Anschlüsse
  • SDI-Ausgang 4 BNC-Anschlüsse (Standardausrüstung des Hauptgeräts)
  • Neu getaktetes Ausgangssignal
  • Die neu getaktete Ausgabe des SDI-Eingangssignals ist am entsprechenden SDI-Ausgang verfügbar.
Bildschirm „Eingangs-/Ausgangsklemme 2“

Eingang/Ausgang Klemme 2

  • Durch Einstellungen und Selektionseinstellungen
  • Durchgangs- und Selektionseinstellungen in der Display-Zuordnung
Bildschirm „Eingangs-/Ausgangsklemme 3“

Eingang/Ausgang Klemme 3

  • Durchgangs- und Selektionseinstellungen in der Display-Zuordnung
  • Keine Verzögerung beim Durchschalten und Auswählen von Einstellungen
Bildschirm „SDI-Signaldatenanalyse“

SDI-Signaldatenanalyse

  • Die Statusanzeige verfügt über eine Fehlererkennungsfunktion von CRC und eingebettetem Audio. Außerdem verfügt es über ein Ereignisprotokoll, einen Datendump, Funktionen zur Messung der Phasendifferenz und kann SDI-Signale analysieren.

SD-, HD-, 3G-SDI-Eingang und EYE-Pattern-Anzeige

SER02A

EYE-Muster-Anzeige

EYE-Muster-Anzeige

  • Die Augenmuster-Wellenform, die Jitter-Wellenform des SDI-Signals und die Messergebnisse der einzelnen Parameter können angezeigt werden.
  • Nur der BNC-Eingang 1 unterstützt die Anzeige von Augenmustern.
Bildschirm mit „Dual Eye Pattern“-Muster

Duales Augenmuster

  • Gleichzeitige Anzeige von Alignment und Timing

Digitale und analoge Audio-E/A und Anzeige (16 Kanäle)

SER03

Multi-Lissajous-, Status- und Umgebungsanzeige

Multi-Lissajous, Status und Surround-Anzeige

  • Lissajous, Status und Surround-Anzeige
Bildschirm „Lautstärkenüberwachung“

Überwachung der Lautstärke

  • Funktion: Loudness-Chart-Anzeige, numerische Anzeige, Protokoll, Pegelmesseranzeige, Spitzenwertanzeige
  • Unterstützt: Norm ITU-R BS.1770, ARIB TR-B32, EBU R128, ATSC A/85
  • Messung: Kanal Gleichzeitige Messung von zwei Audioquellen
16-Kanal-Audio-Anzeige

16-Kanal-Audioanzeige

  • 16-Kanal-Pegelanzeige, Lissajous, Surround und Status können durch Hinzufügen von LV5600-SER03 angezeigt werden.
Bildschirm „Lip Sync (AV-Verzögerung)“

Lippensynchronisation (AV-Verzögerung)

  • Misst die Zeitdifferenz zwischen dem SDI-Signal und dem digitalen Audiosignal mit einem Leader TSG, das Lippensynchronisation unterstützt. Zeigt die Ergebnisse numerisch und grafisch an.
  • *TSG-Muster, die nicht von Leader erstellt wurden, können durch Angabe der Videosignaleinstellung und der Audiosignaleinstellung unterstützt werden.

Dolby Digital, Dolby E Dekodierfunktion

LV7600

Anzeigefenster für Dolby-Metadaten

Dolby-Metadaten-Anzeige

  • Die Anzeige der Dekodierung von Dolby E, Dolby Digital und Dolby Digital Plus wird durch Hinzufügen der Option
    LV5600 -SER 04 zu LV5600-SER 03 möglich.

10Gb/s, 25Gb/s IP-Eingang

SER06

Bildschirm „IP-Status“

IP-Status

  • Anzeige des IP-Paketstatus: Das Gerät zeigt Informationen an, einschließlich Quell- und Zieladressen sowie Protokolle für die IP-Pakete. Zeigt den Datenverkehr von 10G/25G Ethernet grafisch an.
Bildschirm „Paketjitter“

Paket-Jitter

  • Paket-Jitter-Messung: Das Gerät misst die Ankunftsintervalle von IP-Stream-Paketen und zeigt vorübergehende Schwankungen grafisch an.
  • CSV-Dateikopie der Diagrammdaten
Bildschirm „PTP-Statusinformationen“

PTP-Status-Informationen

  • PTP-Paketstatus-Anzeige: Das Gerät zeigt PTP-Zeitinformationen und Netzwerkverzögerungsinformationen grafisch an.
  • CSV-Dateikopie der Diagrammdaten
Bildschirm „PTP-Zeitvergleich“

PTP-Timing-Vergleich

  • Video-Taktung relativ zu PTP
  • Audio-Taktung relativ zu PTP
  • Zusätzliche Zeitsteuerung im Verhältnis zu PTP
  • Grafische Darstellung von PTP und jeder Phase
Bildschirm „PTP-Phasenmessung“

PTP-Phasenmessung

  • Video-Timing in Bezug auf PTP
PTP-Bildschirm „Pfadverzögerung“

PTP Pfadverzögerung

  • Misst die Zeitdifferenz zwischen ankommenden Paketen zwischen zwei IP-Ports
SFP-Informationsbildschirm

SFP-Informationen

  • SFP-Transceiver-Modul (IP1-Anschluss / OP2-Anschluss)
  • Jede Information anzeigen
Bildschirm „Paket-Header“

Paket-Kopfzeile

  • Zeigt die MAC und IP des PACKET HEADER an
Bildschirm „Ereignisprotokoll“

Ereignisprotokoll

  • Zeigt UDP und RTP von PACKET HEADER an
NMOS-Bildschirm

NMOS

  • Wird im Ereignisprotokoll aufgezeichnet, wenn ein IP-Fehler auftritt
Bildschirm „4x IP-Streams“

4x IP-Streams

  • Bis zu vier Kanäle können gleichzeitig überwacht werden
IP-Multiscreen

IP-Multi

  • Sie können gleichzeitig messen, indem Sie vier IP- und SDI
Bildschirm „IP-Mustergenerator“

IP-Muster-Generator

Erfordert LV5600 - SER32

  • IP-Format bereit: Es können Testbild-Signalströme im IP-Format (SMPTE ST 2110-20/30/40) erzeugt werden.
  • Netzwerk-Synchronisation: Video- und Audiotestsignale können synchron mit SMPTE ST2059 PTP (Precision Time Protocol) erzeugt werden.
  • Paketfehler: Paketfehler können zu den Testsignalen hinzugefügt werden (nur ST2110) (nur PORT 1 wird unterstützt)
  • Packet Jitter: Packet Jitter kann zu den Testsignalen hinzugefügt werden (nur ST2110) (nur PORT 1 wird unterstützt)
Bildschirm „Puffermessung“

Puffer Messung

  • Die Messwerte von CINST, VRX oder FPT werden angezeigt, wenn die Übertragungsart von SMPTE ST2110-21 Narrow, Narrow Linear oder Wide ist. CMAX zeigt den Wert an, wenn die gesendeten Pakete voll sind. VRX zeigt den Wert des virtuellen Empfangspuffers an

HDR-Messung

SER23

HDR-Zone-Bildschirm

HDR-Zone

  • Anzeige der HDR-Zone: Die Luminanzverteilung des HDR-Bereichs kann leicht bestätigt werden, indem der SDR-Bereich monochrom und der HDR-Bereich entsprechend der Helligkeit eingefärbt wird.
  • HDR-Punktmessung: Das Fadenkreuz lässt sich frei verschieben. Es können bis zu 3 Punkte gleichzeitig gemessen werden.
  • Anerkannter Standard
    ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
    Es entspricht allen außer dem SD-Eingang von SDI.
HDR-Wellenform-Bildschirm

HDR-Wellenform

  • HDR-Wellenform-Anzeige
  • HDR-Punktmessung:
    Das Fadenkreuz lässt sich frei verschieben.
    Es können bis zu 3 Punkte gleichzeitig gemessen werden.
  • Anerkannter Standard
    ITU-R BT. 2100 (HLG, PQ), S-Log 3, C-Log, Log-C
    Es entspricht allen außer dem SD-Eingang von SDI.

SDI-Generator-Funktion

SER24

TSG-Optionsbildschirm

TSG-Option

  • Ausgabemuster: 100% Farbbalken, 75% Farbbalken, HD-Multiformat-Farbbalken *1, 4K-Multiformat-Farbbalken *1, Farbraster, Gamma, Kreuzschraffur, 10 Stufen, Grenzwertlampe, Kontrollfeld, Lippensynchronisationsmuster (LV5600-SER03 ist erforderlich), HDR-Farbbalken (LV5600-SER23 ist erforderlich) *1
  • Scrollen *2
    Richtung: Acht Richtungen (oben, unten, links, rechts und deren Kombinationen)
    Geschwindigkeit: Bereich und Einheit pro Bild (Feld) 4 bis 124 Punkte, in Schritten von 4 Punkten
  • Moving Box *2: ON / OFF
    Farben: WEISS / GELB / CYAN / GRÜN / MAGENTA / ROT / BLAU / SCHWARZ
    Geschwindigkeit: 1 bis 3
  • Eingebettete Audio-
    *1 Kann nicht im horizontalen Format mit 4096 und 2048 Pixeln eingestellt werden.
    *2 Entweder der Bildlauf oder das verschiebbare Feld kann aktiviert werden.

Fokus-Hilfsfunktion

SER25

Bildschirm „Automatische Fokussierhilfe“

Automatischer Fokus-Assistent

  • Dabei handelt es sich um eine Fokuserkennungsfunktion, die einen neuen Algorithmus auf der Grundlage der nichtlinearen Superauflösungstechnologie realisiert.
  • Die Empfindlichkeit kann je nach Videoszene aus 5 Stufen ausgewählt werden.
Fokus-Assistent – Bildschirm „Empfindlicher Modus“

Fokus-Assistent - Empfindlicher Modus

  • Fokus-Assist-Funktion bei Dunkelheit

Benutzerdefinierte Layout-Funktion

SER26

Bildschirm „Anpassbares Layout“

Anpassbares Layout

  • Verschiedene Elemente wie die Anzeige von Videosignal-Wellenformen, Vektor-Display-Wellenformen und Bilder von Eingangssignalen können in jeder beliebigen Position in der vom Benutzer bevorzugten Größe angezeigt werden. Mehrere Eingangssignale (bis zu 4 Eingänge) können gleichzeitig angezeigt werden, oder ein Eingangssignal kann auf mehreren Bildschirmen angezeigt werden.
Anpassbares Layout – Fortsetzung des Bildschirms

Anpassbares Layout - Fortsetzung

  • Vertauschen von Vektor und Audio
Bildschirm „Zuweisung“ anzeigen

Zuweisung anzeigen

  • 1 SDI-Eingangssignale von 1 bis 4 Eingangsanschlüssen können den Anzeigekanälen A bis D zugeordnet werden.
Anzeigezuordnung – Fortsetzung des Bildschirms

Display-Zuordnung - Fortsetzung

  • So kann beispielsweise das am SDI-Eingang 1 eingehende Signal als Component-Video-Wellenform auf Anzeigekanal A und die Composite-Video-Wellenform auf Anzeigekanal B angezeigt werden.
Bildschirm „Erweitertes Layout“

Verbessertes Layout

  • Erweitertes Layout ist eine erweiterte Funktion, die es ermöglicht, die Messbildschirme von bis zu vier
    Kanälen gleichzeitig auf einem einzigen Bildschirm im Simulationsmodus darzustellen.

ID, Iris, TALLY Anzeigefunktion

SER27

Bildschirm „ID, Iris, Tally-Anzeigen“

ID-, Iris- und Tally-Anzeigen

  • Die serielle Kommunikation über RS-422/485-Anschlüsse ermöglicht die Anzeige von Kamera-ID und Tally. Ein schnelles Umschalten der Tally-Anzeige über ein externes Terminal ist ebenfalls möglich.

4K-Videosignal-kompatible Funktion

SER28 (4K/UHD) / SER29 (6G/12G SDI)

Bildschirm „Korrespondenztabelle nach Option formatieren“

Korrespondenztabelle nach Option formatieren

4K-Nutzdaten-ID-Bildschirm

4K-Nutzlast-ID

  • Anzeige des 4K-Nutzlast-ID-Status wie 12G / 6G / 3G
4K-Statusbildschirm

4K Status

  • 4K-Status-Modus
  • ※LV5600 und LV7600 werden unterstützt
4K-Bild – Bildschirm im „Dot-by-Dot“-Modus

4K Bild - Punkt für Punkt Modus

  • 4K-Realbild
4K-Phasenvergleichsbildschirm

4K-Phasenvergleich

  • 4K Quad Link Phasendifferenzen zwischen Links
  • ※LV5600 und LV7600 werden unterstützt
4K-Phasenvergleich – Fortsetzung auf dem Bildschirm

4K-Phasenvergleich - Fortsetzung

  • 4K Quad Link Phasendifferenzen zwischen externer Referenz und den Links
  • ※LV5600 und LV7600 werden unterstützt
BT.2020-kompatibler Vektorskop-Bildschirm

BT.2020-kompatibles Vektorskop

  • BT.2020/BT.709-kompatible gleichzeitige Anzeige der Vektorskala

Video-Rauschmessgerät

SER30

Bildschirm des Video-Rauschmessgeräts

Video-Rauschmessgerät

  • Unterstützung verschiedener Formate
  • Rauschmessung Frequenzband
  • Vollständig digitale Verarbeitung
  • Messfenster
  • Alarmfunktion

Farbmetrik Zonenanzeige

SER31

Farbmessung – Zonenbildschirm

Farbmetrik Zone

  • Diese Funktion vereinfacht die Identifizierung von Wiedergabefehlern, die bei der Übertragung von Videoinhalten, die in BT.709, DCI-P3 oder BT.2020 Wide Color Gamut produziert wurden, oder bei der Konvertierung von Inhalten von BT.2020 in Narrow Color Gamut auftreten können.

10G/25Gb/s IP-Mustergenerator

SER32

IP-TSG-Bildschirm

IP TSG

Erfordert LV5600 - SER06

  • IP-Format bereit: Testmuster-Signalströme, die dem IP-Format (SMPTE ST 2110-20/30/40) entsprechen, können erzeugt werden.
  • Netzwerk-Synchronisation: Video- und Audiotestsignale können in Synchronisation mit SMPTE ST2059 PTP (Precision Time Protocol) erzeugt werden.
  • Paketfehler: Paketfehler können zu den Testsignalen hinzugefügt werden. (Nur ST2110) (Nur PORT 1 wird unterstützt)
  • Paket-Jitter: Packet Jitter kann zu den Testsignalen hinzugefügt werden. (Nur ST2110) (Nur PORT 1 wird unterstützt)
Bildschirm „Zeichengenerator“

Zeichengenerator

  • Zeichengenerator: Es ist möglich, Zeichen über das Signal zu legen.

JPEG XS

SER33

JPEG XS, ST2110-20 und SDI gleichzeitig anzeigen

JPEG XS, ST2110-20 und SDI gleichzeitig

  • Komprimiert (JPEG XS), unkomprimiert (ST2110), SDI, Simultanüberwachung
  • Die gleichzeitige Überwachung ermöglicht die Überprüfung der durch die Kompression beeinträchtigten Bildqualität.
Vergleichsbildschirm für JPEG XS und ST 2110

JPEG XS & ST 2110 Vergleich

  • Es ist möglich, komprimierte Signale zu vergleichen.
Bildschirm „Testsignalgenerator“

Test-Signalgenerator

Erfordert LV5600 - SER32

  • Kompatibel mit dem JPEG XS-Testsignalgenerator. ※LV5600-SER32 ist erforderlich
Bildschirm „Paket-Header-Analyse“

Paket-Header-Analyse

  • Analyse des Headers von JPEG XS-Paketen und Anzeige des Inhalts von VideoSupportBox und ColourSpecificationBox.
Bildschirm „JPEG XS-Formatvergleich“

JPEG XS-Formatvergleich

  • Wir werden die Formatinformationen in SDP, ST 2110-40 (Payload ID) und ST 2110-22 (JPEG XS) vergleichen.
  • Alle abweichenden Punkte werden hervorgehoben.

Erweiterte Vektorskop-Anzeige

SER40

Erweiterte Vektorskop-Anzeige

Erweitertes Vektorskop

  • RGB-Vektor und YCbCr-Vektor

Technische Daten

Rückseitige E/A

LV7600W Rückwand

Abmessungen

482mmBreite
44mmHöhe · 1 HE
300mmTiefe
19inRack-Einbau

Führen Sie den Mauszeiger über eine Bemaßung oder tippen Sie darauf, um sie in der Zeichnung hervorzuheben.

LV7600W Vorderansicht
465 mm
15,9 mm
6,1 mm
LV7600W Rückansicht
LV7600W Seitenansicht
44 mm
126,1 mm
101,6 mm
22 mm
4x M4
300 mm
LV7600W Draufsicht
426 mm
300 mm
482 mm

Vorderseite

Frontblende. 1U hoch, zur Montage in einem Standard-19-Zoll-Rack. Die Befestigungslöcher dienen zur Positionierung der Rack-Schrauben.

Hinten

Anordnung der Anschlüsse auf der Rückseite. Stromanschluss, Steuer- und Videoanschlüsse. Außenmaße 482 × 44 mm, dargestellt in der Draufsicht und Seitenansicht.

Seite

Die Vorderseite befindet sich links, die Rückseite rechts. In die seitlichen Bohrungen können optionale Halterungen eingesetzt werden.

Nach oben

Abmessungen. Gehäuse: 426 mm breit, 482 mm über die Rack-Ösen, 300 mm tief.

Bestellinformationen

Basiseinheit und Hardware-Optionen

Modell Beschreibung Funktion
LV7600W LV7600W Rasterizer Rasterizer mit SER26 (erfordert eine oder mehrere SER01, SER02A, SER06; SER 01 und 02A können nicht kombiniert werden).
LV5600-SER01 SDI-EINGANG SD-, HD-, 3G-SDI-Eingang*1*3
LV5600-SER02A SDI-EINGANG/EYE SD-, HD-, 3G-SDI-Eingang und EYE-Musteranzeige *1*4
LV7600-ER03 DIGI/ANA AUDIO Digitale und analoge Audio-E/A und Anzeigen
LV7600-ER06 10Gb/s, 25Gb/s IP-Eingang 10Gb/s, 25Gb/s IP-Eingang *1
LV7600 DOLBY Dolby Digital, Dolby E Dekodierungsfunktion *2

*1 Jedes Gerät muss mit mindestens einer der folgenden Optionen konfiguriert werden: SER01, SER02A oder SER06.

Die Module „ LV5600 “ (SER01) und „ LV5600 “ (SER02A) können nicht gleichzeitig im Gerät installiert werden.

*2 LV7600-SER03 ist erforderlich für LV5600/LV7600-SER07

*3 LV5600-SER01 ist eine Option, die sowohl für LV5600 als auch für LV7600 gilt.

*4 LV5600-SER02A ist eine Option, die sowohl für LV5600 als auch für LV7600 gilt.

Software-Optionen

Modell Beschreibung Funktion
LV7600-SER23 HDR HDR-Messfunktion
LV7600-SER24 TSG SDI-Generator-Funktion *1
LV7600-ER25 FOCUS ASSIST Fokus-Hilfsfunktion
LV7600-ER26 LAYOUT Benutzerdefinierte Layout-Funktion
LV7600-SER27 TALLY Blende und Tally-Anzeige
LV7600-ER28 4K 4K-Videosignal-kompatible Funktion *2
LV7600-ER29 12G-SDI 12G-SDI und 6G-SDI kompatibel *3
LV7600-ER30 LÄRMMESSGERÄT Video-Rauschmessgerät
LV7600-ER31 FARBMESSZONE Anzeige der Farbmetrikzone
LV7600-ER32 25G IP TSG 10G, 25Gb/s IP-Mustergenerator *4
LV7600-ER33 JPEG-XS Unterstützung für das JPEG-XS-Format
LV7600-SER40 Erweiterter Vektor RGB-VEKTOR und YCbCr-VEKTOR

*1 Für die 4K-Unterstützung ist „ LV7600-SER28“ erforderlich.

*2 Für die Unterstützung von 12G-SDI und 6G-SDI sind die Modelle „ LV7600-SER28“ und „ LV7600-SER29“ erforderlich.

*3 LV7600-SER28 ist für LV7600-SER29 erforderlich.

*4 LV7600-SER06 ist für LV7600-SER32 erforderlich.

Zugehöriges Zubehör

PRODUKTNAME MODELL BEMERKUNGEN
SFP+ MULTI-MODE LC2148 Für LV5600-SER05, SER06/LV7600-SER05, SER06/LT4610-SER03 10GE, 850 nm, 10GBASE-SR/SW
SFP+ SINGLE-MODE LC2149 Für LV5600-SER05, SER06/LV7600-SER05, SER06/LT4610-SER03 10GE, 1310 nm, 10GBASE-LR/LW
SFP28 MULTIMODUS LC2151 Für LV5600-SER06/LV7600-SER06 25GE, 850 nm, 25GBASE-SR
SFP28 SINGLE-MODE LC2152 Für „ LV5600-SER06“ / „LV7600-SER06 25GE“, 1310 nm, 25GBASE-LR
FERNSTEUERUNG LV7290 Ermöglicht Langstreckenbetrieb über Ethernet

Sind Sie bereit, Ihre Test- und Messausrüstung auf den neuesten Stand zu bringen?
